往复式发动机核心活塞结构设计

　　在往复式内燃机的整机结构中，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定整机的动力输出效率、运行稳定性与服役寿命。从实际工况适配角度看，活塞需要在高温高压的气缸环境内完成高频往复运动，顶部直接承接燃料燃烧产生的膨胀气体推力，通过活塞销将作用力传递给连杆，最终带动曲轴完成旋转运动输出，整套动力传递路径的力流传递效率，与活塞本身的结构刚度、形位公差控制水平直接相关。

　　设计阶段首先要匹配对应气缸的安装边界，活塞外径与气缸内壁需保留合理的配合间隙，既不能因间隙过大导致气缸密封失效、压缩压力不足，也不能因间隙过小在热膨胀状态下出现卡缸故障。活塞头部设置的多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。

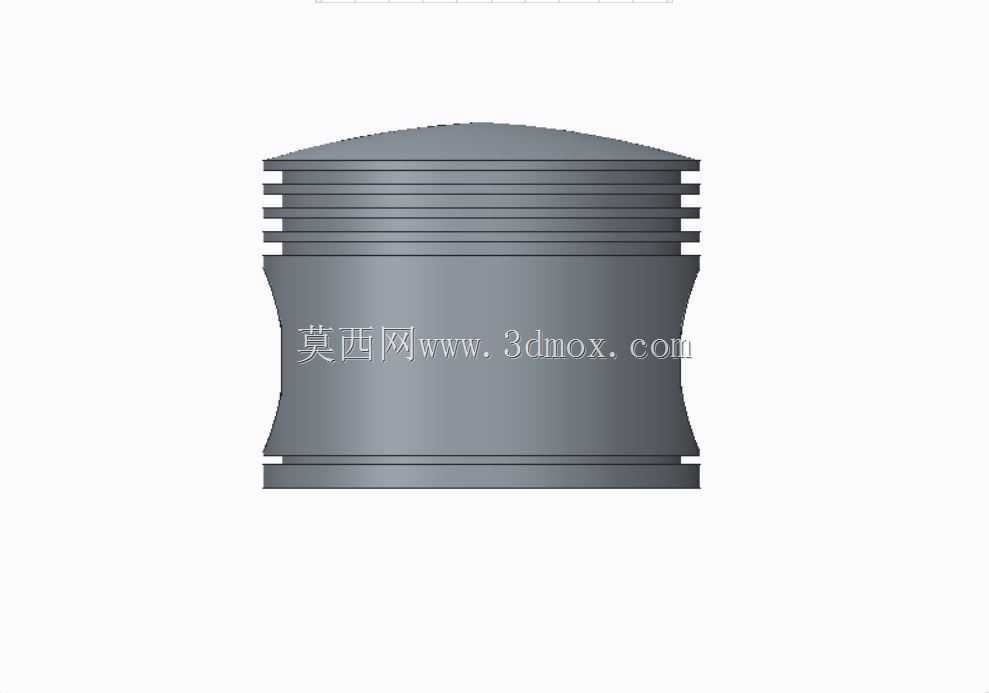

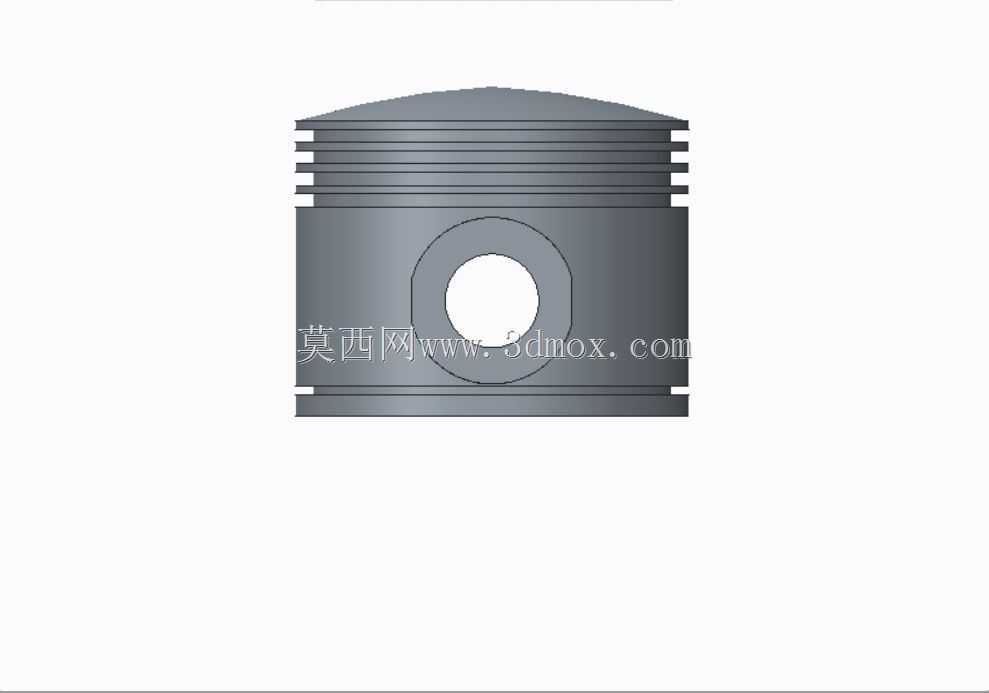

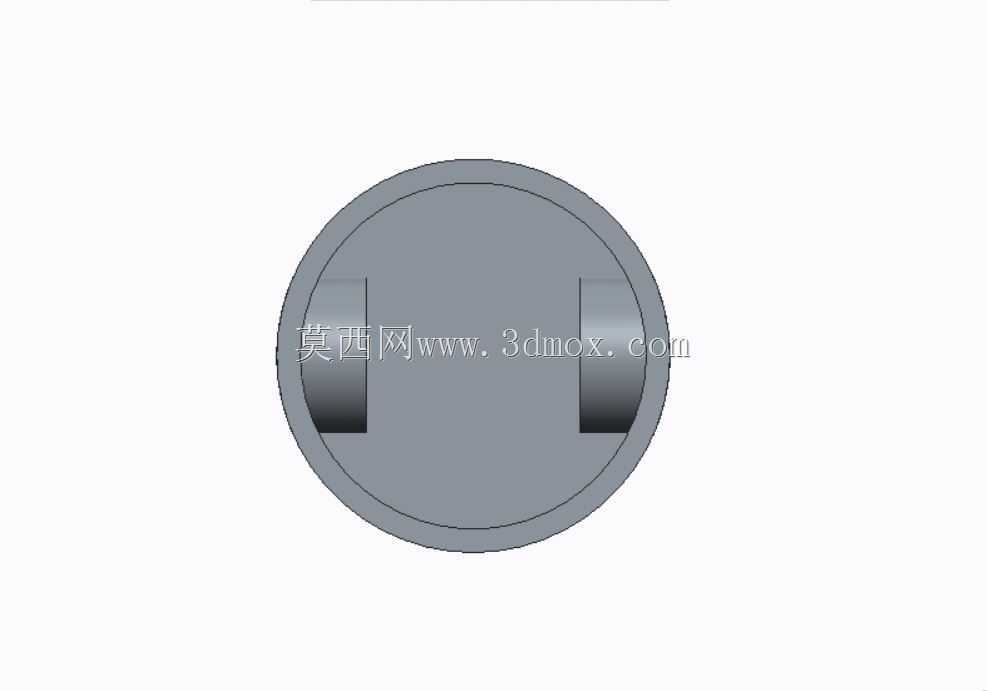

　　活塞销座的位置设计需要经过重心配平计算，确保活塞往复运动时的惯性力处于可控范围，减少整机运行过程中的振动与噪声，销孔内部的衬套安装位需要保证足够的同轴度公差，避免活塞销在交变载荷下出现偏磨。裙部的型线设计并非规则圆柱面，而是根据热变形规律设计为中凸变椭圆结构，在发动机达到工作温度后，裙部受热膨胀能够形成均匀的贴合面，既保证往复运动的导向精度，又能降低与气缸壁的摩擦损耗。

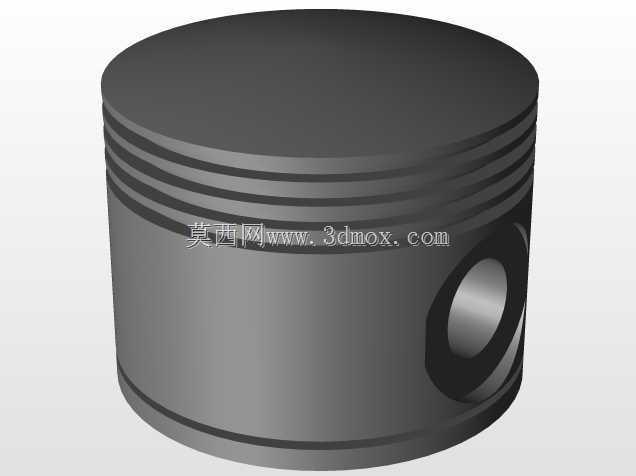

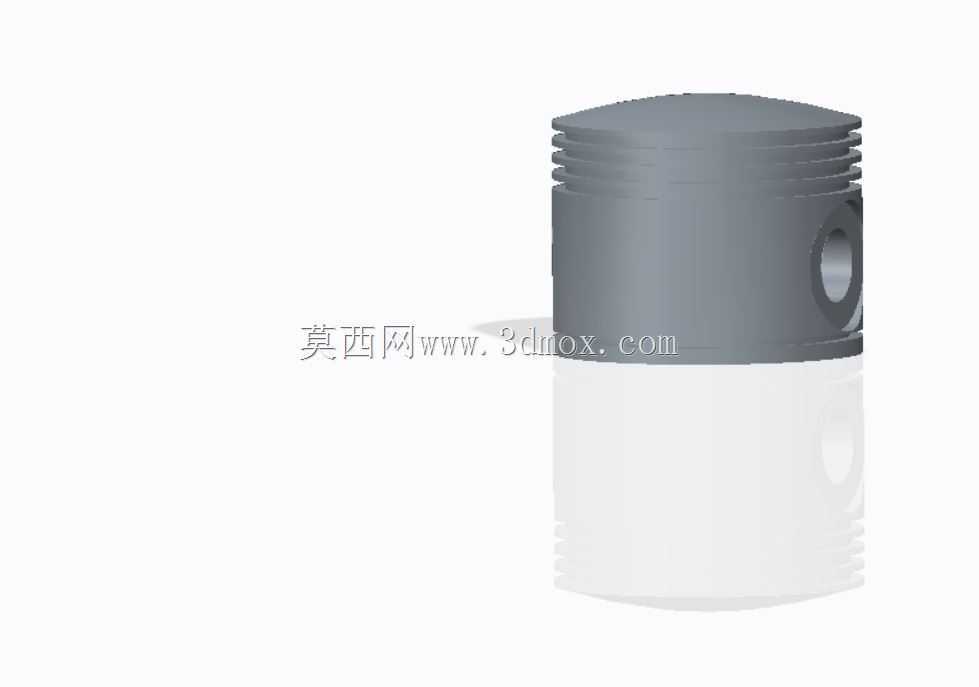

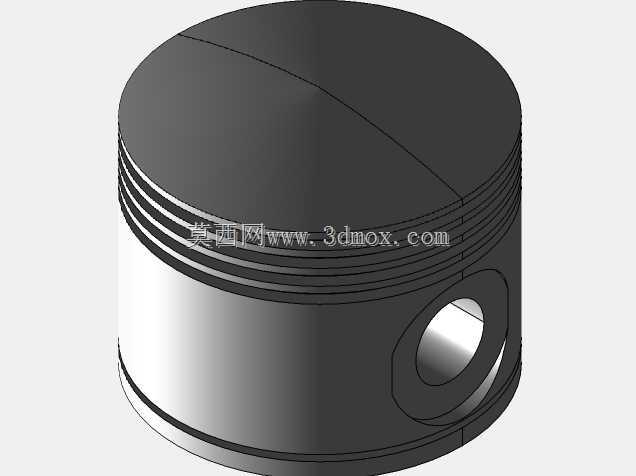

　　材质选择上采用铸铝合金材料，主要利用其密度小、导热性好的特性，能够快速将顶部吸收的燃烧热量传递给气缸壁与冷却系统，避免活塞本体温度过高出现材料强度下降，同时较轻的重量能够有效降低往复运动的惯性力，减少曲轴连杆机构的载荷冲击。在实际选型匹配过程中，该活塞结构可适配小排量通用汽油机、小型空压机等采用往复式做功原理的设备，建模过程中完整还原了环槽、销孔、顶部燃烧室避让结构等细节特征，能够直接用于装配干涉校验、运动仿真分析等工程场景，也可作为同类活塞产品改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
