轴向载荷补偿式铰接转向连接接头

　　这类铰接式转向连接接头，常应用在需要兼顾轴向载荷传递与小角度角位移补偿的传动链路中，比如小型非道路车辆的转向拉杆衔接处、轻工输送设备的连杆传动节点、农用机具的操作机构连接位，区别于刚性联轴器完全锁死两轴相对位置的特性，它允许被连接的两根杆在传递轴向拉伸载荷的同时，存在小范围的相对偏摆，抵消安装过程中产生的同轴度误差，也能缓冲设备运行中机架形变带来的附加应力，避免杆端出现应力集中断裂的问题。

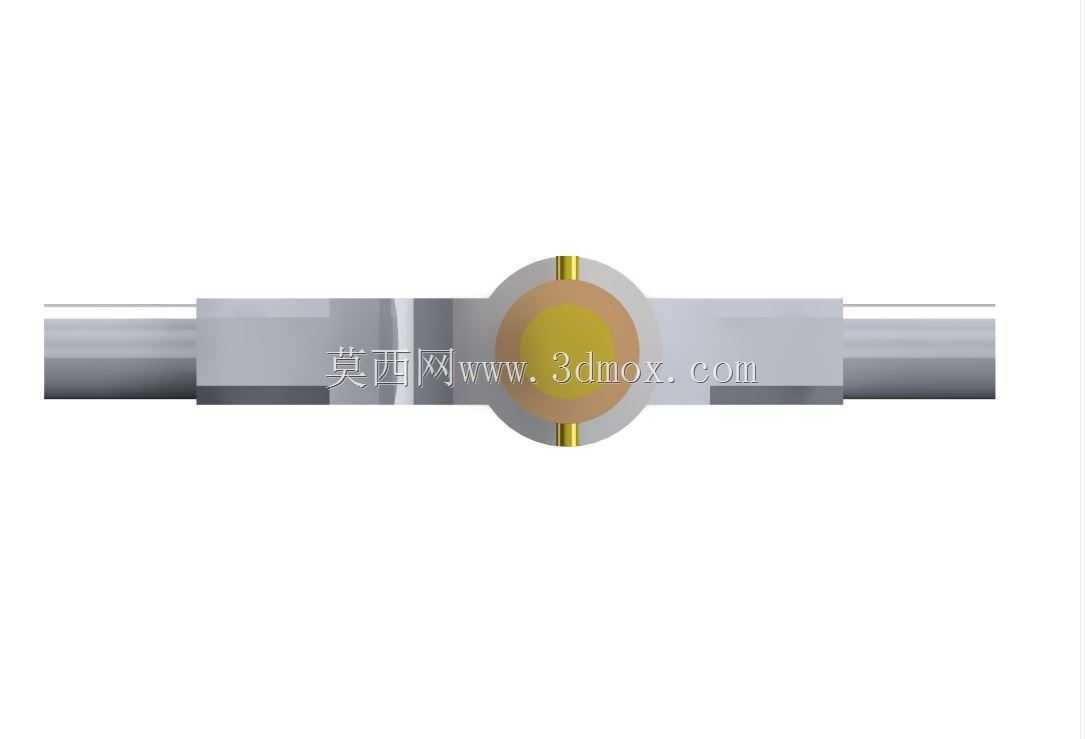

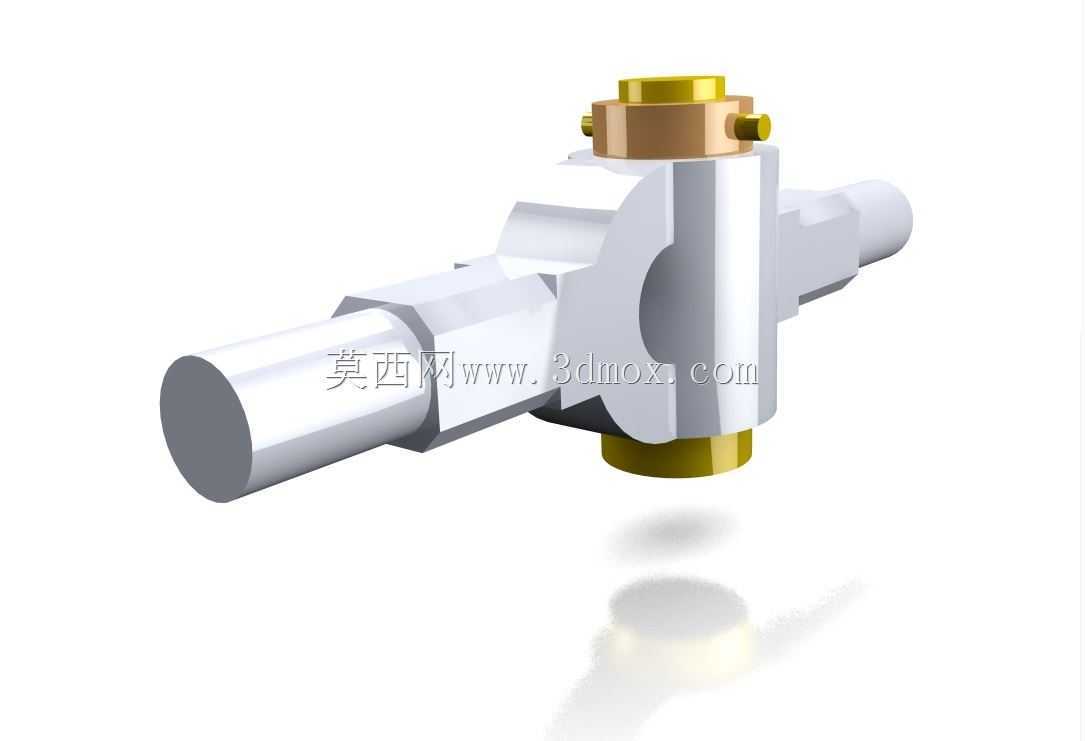

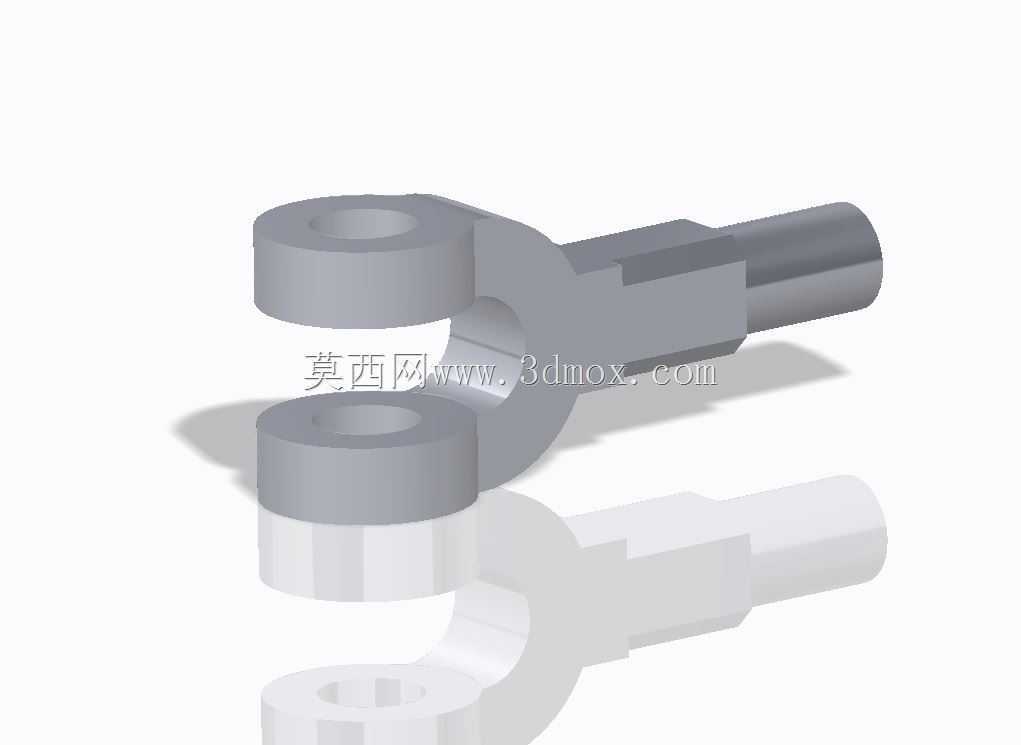

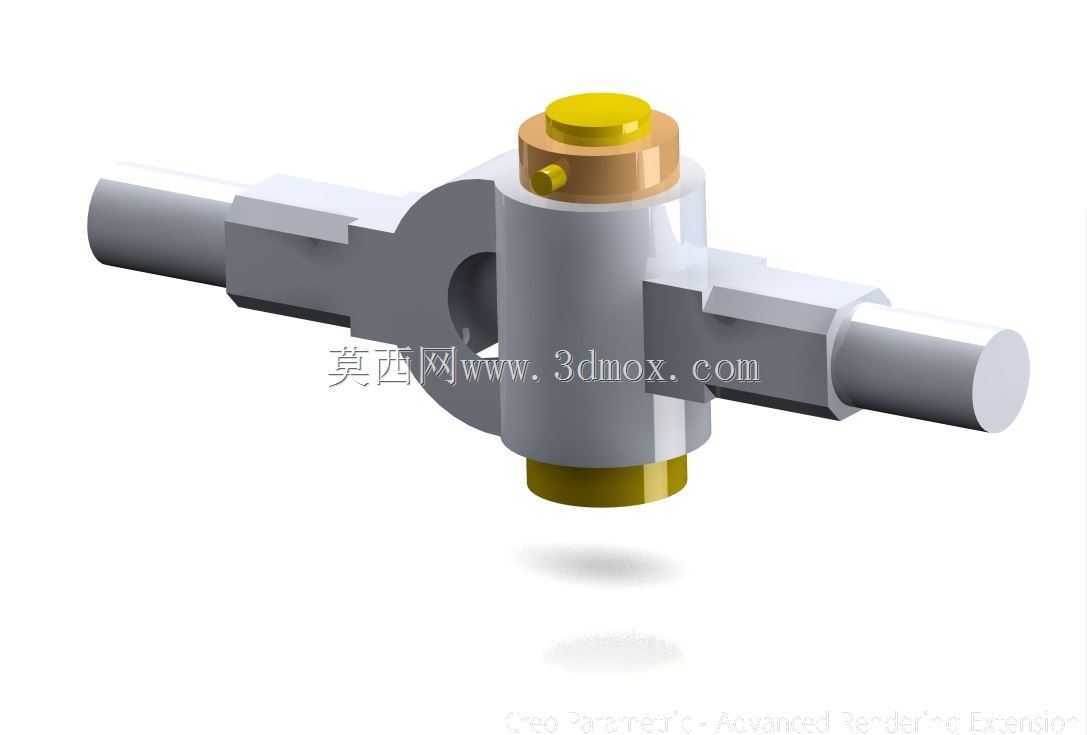

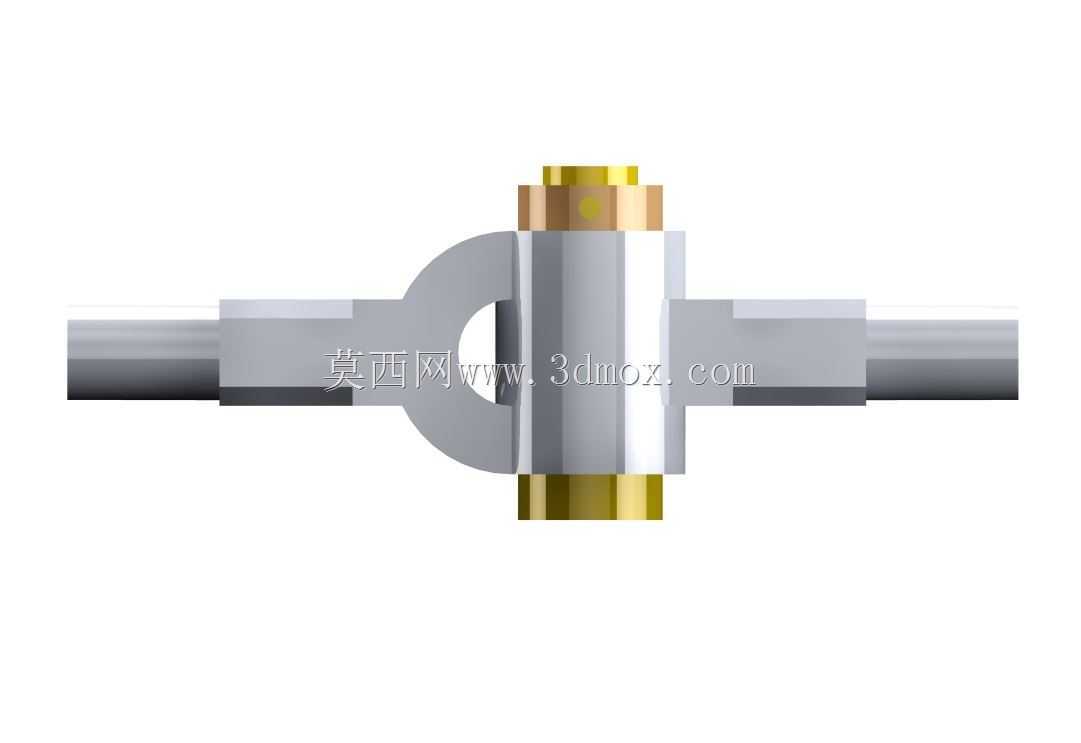

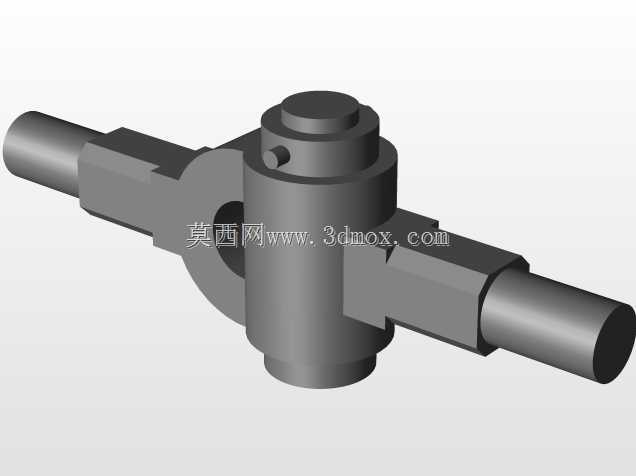

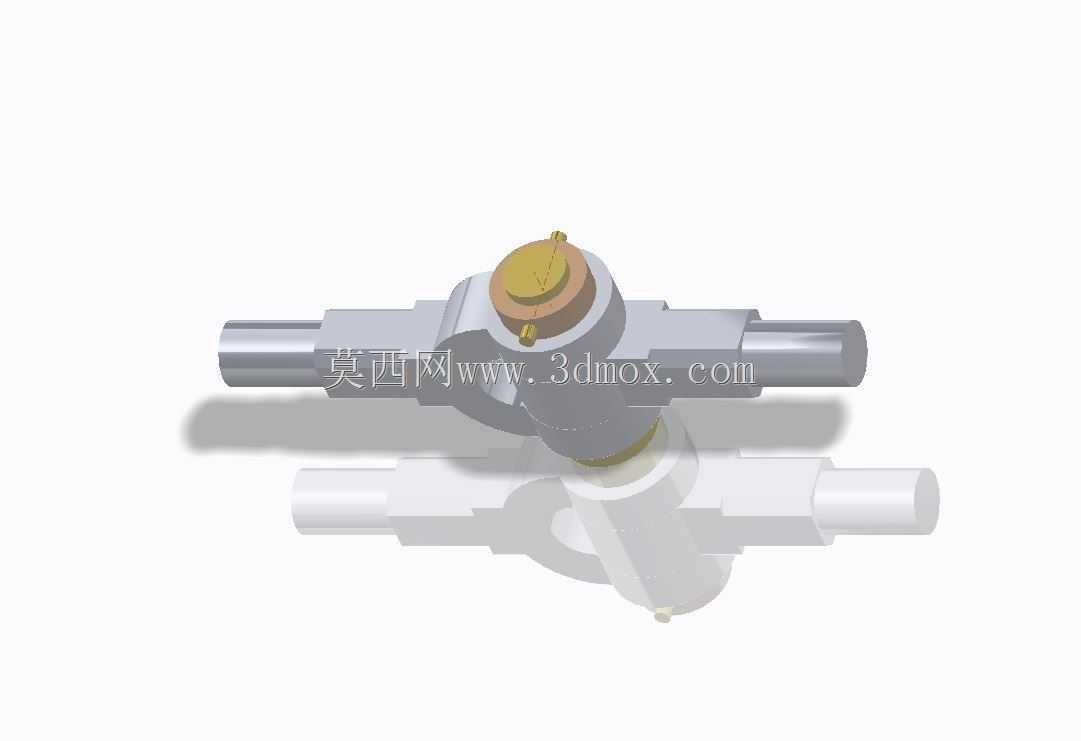

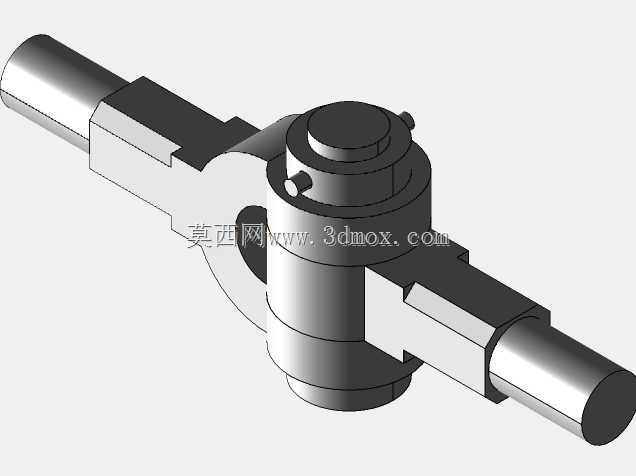

　　从结构设计逻辑来看，中间的主体承力块采用对称式镗孔结构，横向贯穿的通孔用于穿装两侧的连接轴段，轴段与主体孔位之间采用小间隙配合，保证转动灵活性的同时控制径向窜动量，避免传动过程中出现明显的旷量；顶部的压盖与锁紧销结构，用于限制横向轴段的轴向窜动，压盖与主体之间采用止口定位，保证装配后同轴度偏差控制在允许范围内，底部的限位凸台与顶部压盖形成对称的限位结构，避免接头在大角度偏摆时出现轴段脱出的风险。

　　在安装边界上，两侧伸出的轴段为等直径光轴结构，可直接插入对应连杆的预制安装孔内，通过轴端的卡簧槽或者径向销孔完成轴向固定，不需要额外加工复杂的配合面，降低配套连杆的加工难度；整体结构的径向最大轮廓尺寸，以中间主体的外圆为基准，设计时预留了足够的偏摆空间，当两轴存在3°以内的相对角位移时，接头外轮廓不会与周边的安装支架、护板等结构发生运动干涉，适配多数紧凑型安装空间的布局要求。

　　实际选型应用时，需要重点核对两侧轴段的直径与伸出长度，确保与配套连杆的安装孔深度、孔径匹配，同时要确认接头的额定轴向拉伸载荷满足传动链路的最大受力要求，避免过载导致主体结构变形；日常维护中，可在铰接配合面定期加注润滑脂，降低转动副的磨损量，延长整个传动机构的使用寿命，这类结构相比带球头的拉杆接头，轴向承载能力更强，抗冲击载荷的表现更优，适合在载荷波动较大、存在一定振动的工况下使用。
