乘用车轮毂轮辋结构三维设计方案

项目分类:汽车类 发布时间:2021-12-04 ID:428474
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案
  • 乘用车轮毂轮辋结构三维设计方案

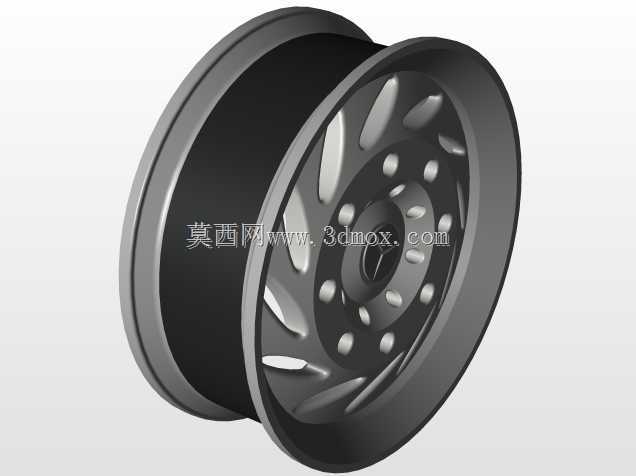

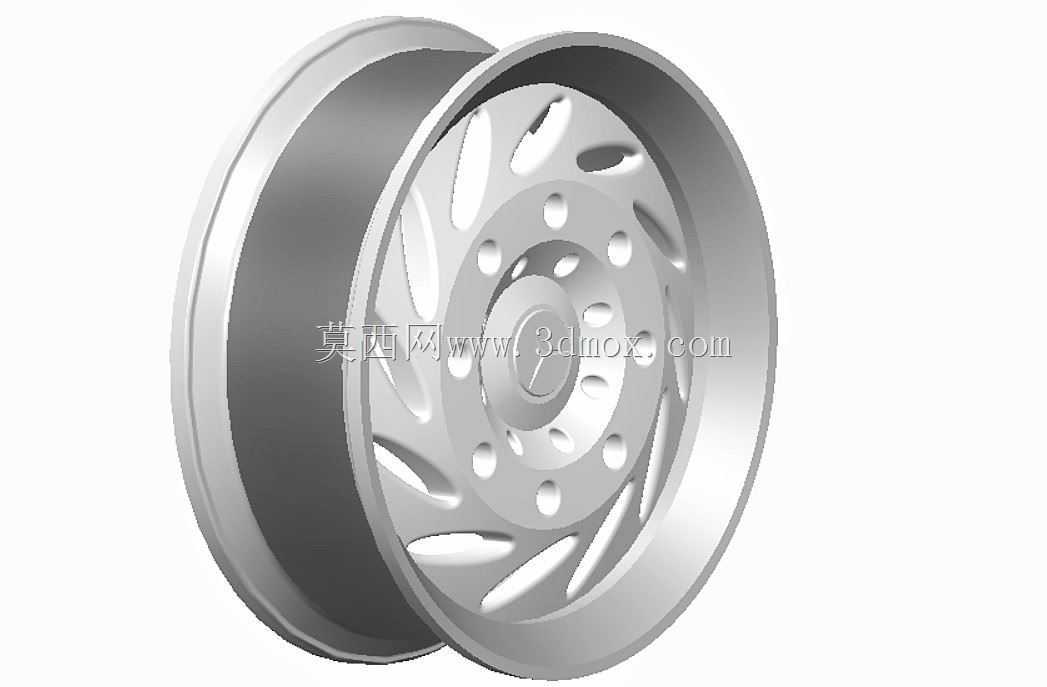

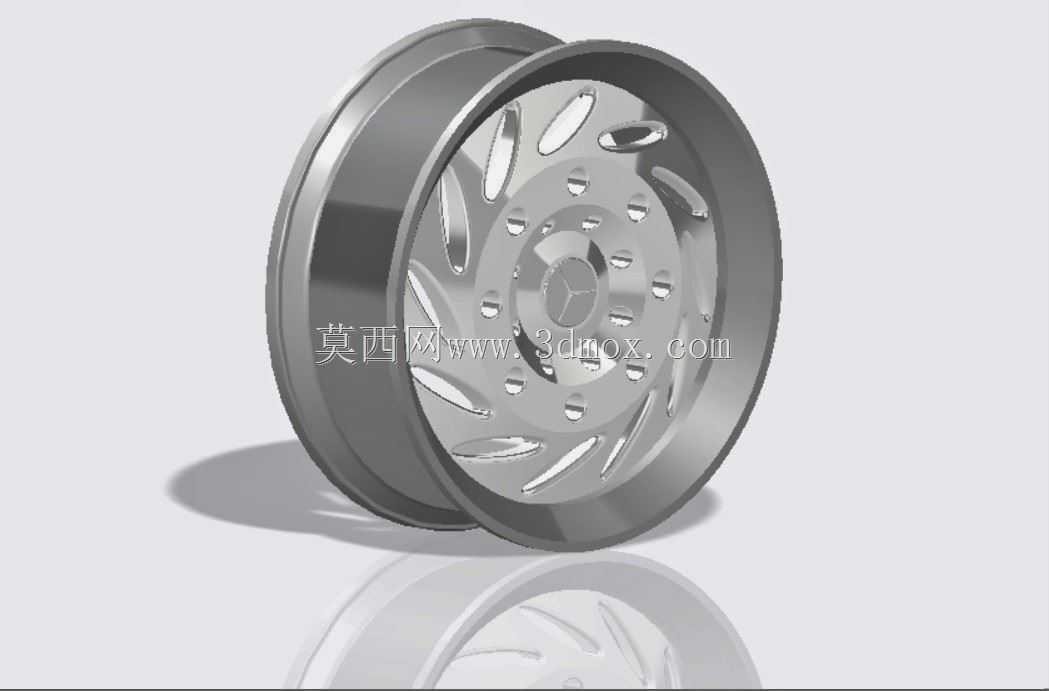

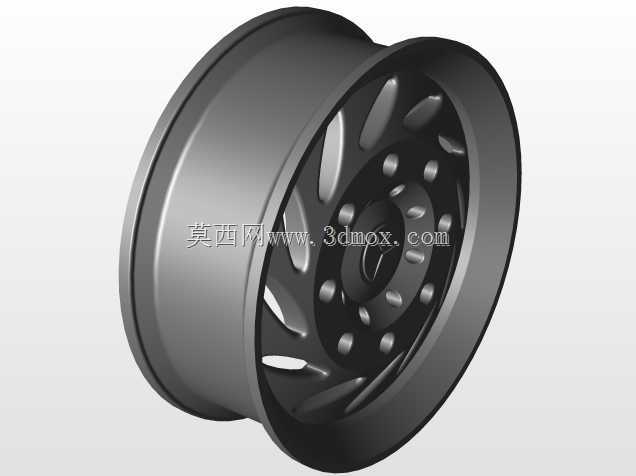

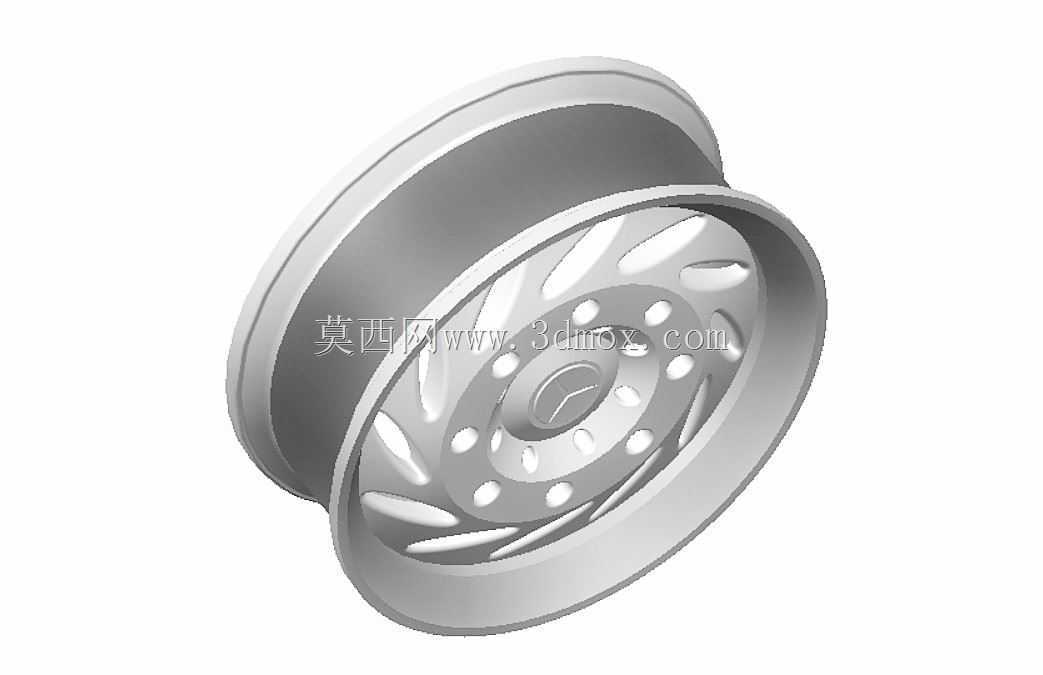

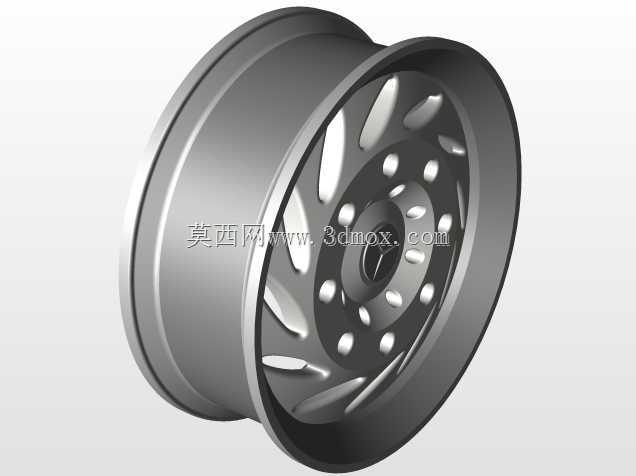

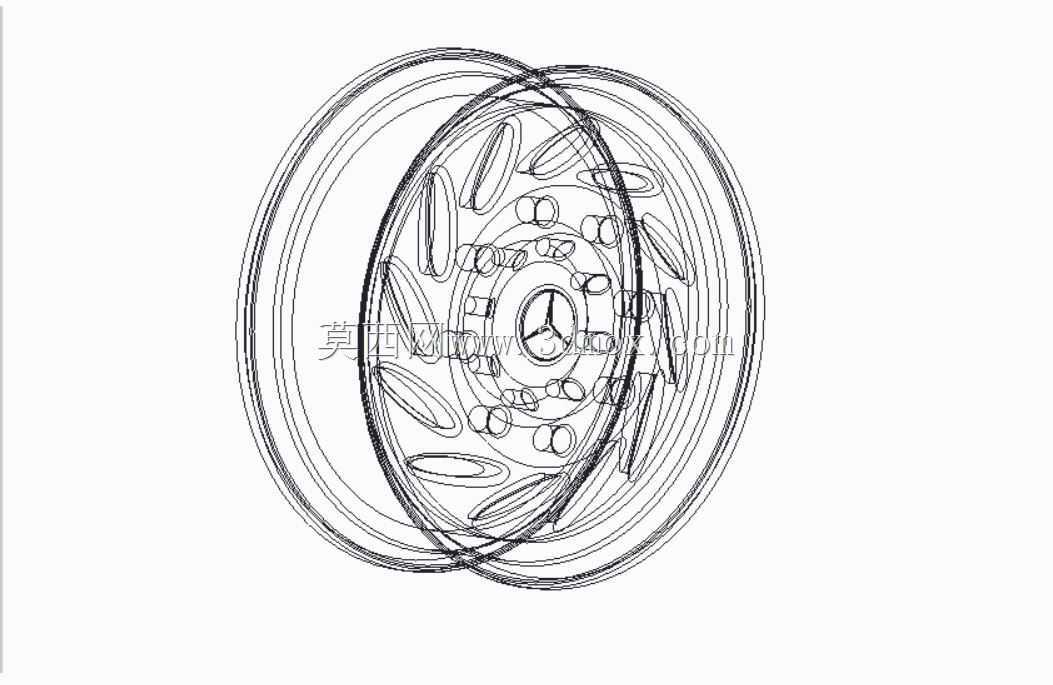

  轮辋作为车轮总成的核心承载构件,直接对接轮胎与轮毂轴头,是乘用车行走系统中承担载荷传递、轮胎固定、行驶缓冲的关键部件,其结构合理性直接决定整车行驶的安全性、平顺性与轮胎使用寿命。日常行驶过程中,轮辋需要同时承受垂直方向的整车载荷、加减速时的纵向扭矩、转向工况下的侧向冲击力,还要应对路面颠簸带来的交变载荷,因此结构设计阶段需要充分匹配对应车型的轴荷参数、轮胎规格与安装边界。这款轮辋采用整体式铝合金锻造结构思路,轮辐部分做了流线型镂空设计,并非单纯追求外观效果,镂空区域的排布是经过受力路径优化的:每道轮辐对应轴头安装孔的载荷传递路径,将轮缘位置受到的地面冲击力均匀传导至中心安装面,避免局部应力集中导致的结构开裂,

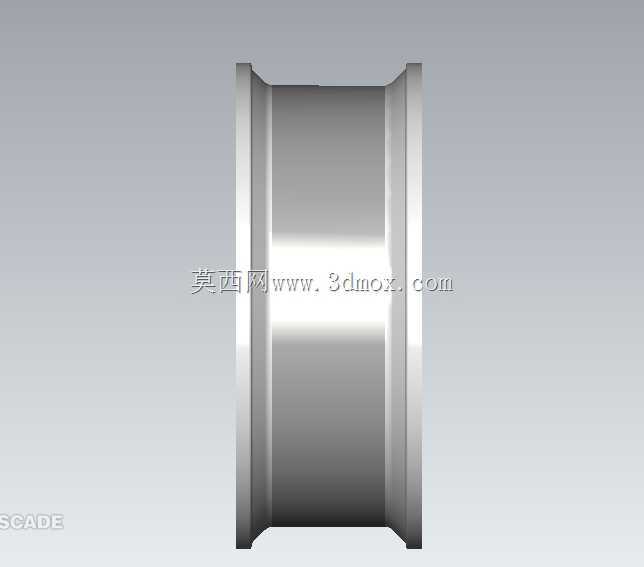

  同时镂空结构能有效降低簧下质量,提升悬架响应速度,减少行驶过程中的颠簸传递。轮辋的轮缘部分采用标准的深槽式结构,匹配对应尺寸的真空轮胎安装需求,胎圈座位置的尺寸公差严格控制,保证轮胎安装后气密性与贴合度,避免高速行驶时出现轮胎脱圈、慢漏气等问题;中心安装面设置了均匀排布的螺栓孔,孔位的节圆直径、中心孔尺寸完全对应量产乘用车的轴头参数,安装面的平面度做了严格管控,保证轮辋安装后与轴头完全贴合,避免高速行驶时出现车轮抖动的问题。设计过程中,轮辋的偏距参数经过反复校核,匹配对应车型的悬架转向行程边界,保证车轮在最大转向角度、悬架最大压缩行程时,不会与翼子板、刹车卡钳、悬架摆臂发生运动干涉;轮辋的内侧预留了刹车系统的安装空间,

  能够兼容同级别车型常用的通风刹车盘与单活塞、多活塞卡钳的安装需求,不需要额外做避让修改。轮辐表面的造型做了圆弧过渡处理,没有尖锐的棱角,一方面是降低铸造或锻造过程中的应力集中风险,提升零件的疲劳强度,另一方面能减少行驶过程中的风阻,同时在车轮转动时形成导流效果,帮助刹车系统散热,避免长时间制动后刹车热衰减影响制动性能。从实际装车场景来看,这款轮辋适配紧凑型到中型乘用车的使用需求,能够覆盖日常城市通勤、高速行驶等常规工况,结构强度满足常规家用车的载荷要求,安装接口符合通用量产车的规格,不需要对原车轴头、悬架结构做任何改装即可直接适配。
