发动机动力转换核心构件曲轴结构

　　作为内燃机动力输出路径上的核心受力构件，曲轴的结构设计直接决定了整套动力单元的运转平顺性与服役寿命，其核心作用是承接活塞连杆组传递来的往复直线作用力，将其转换为可对外输出的旋转扭矩，驱动配套传动系统、配气机构以及各类附属辅件完成运转。从实际应用场景来看，这类结构广泛适配车用内燃机、小型通用动力机组、工程机械动力单元等需要实现往复-旋转运动转换的设备，不同适配场景下的曲轴结构会根据缸数、冲程特性、输出功率区间做针对性的结构调整，比如多缸机型的曲柄销会按照特定点火间隔角做周向排布，保证各缸做功冲程的作用力能够均匀叠加，降低输出端的扭矩波动。从设计逻辑上看，曲轴的主轴颈部分需要与缸体主轴承座配合形成稳定的旋转支撑边界，

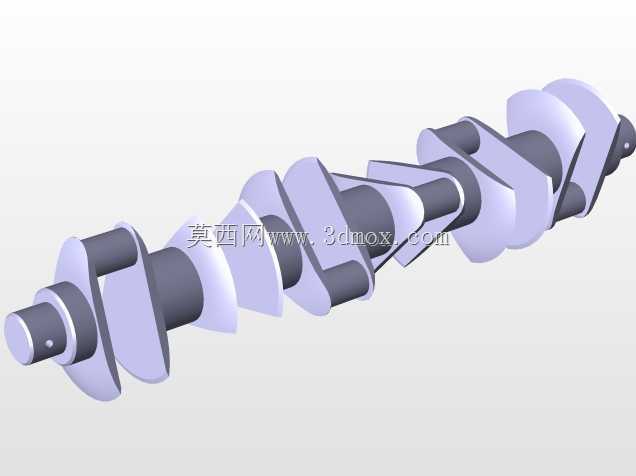

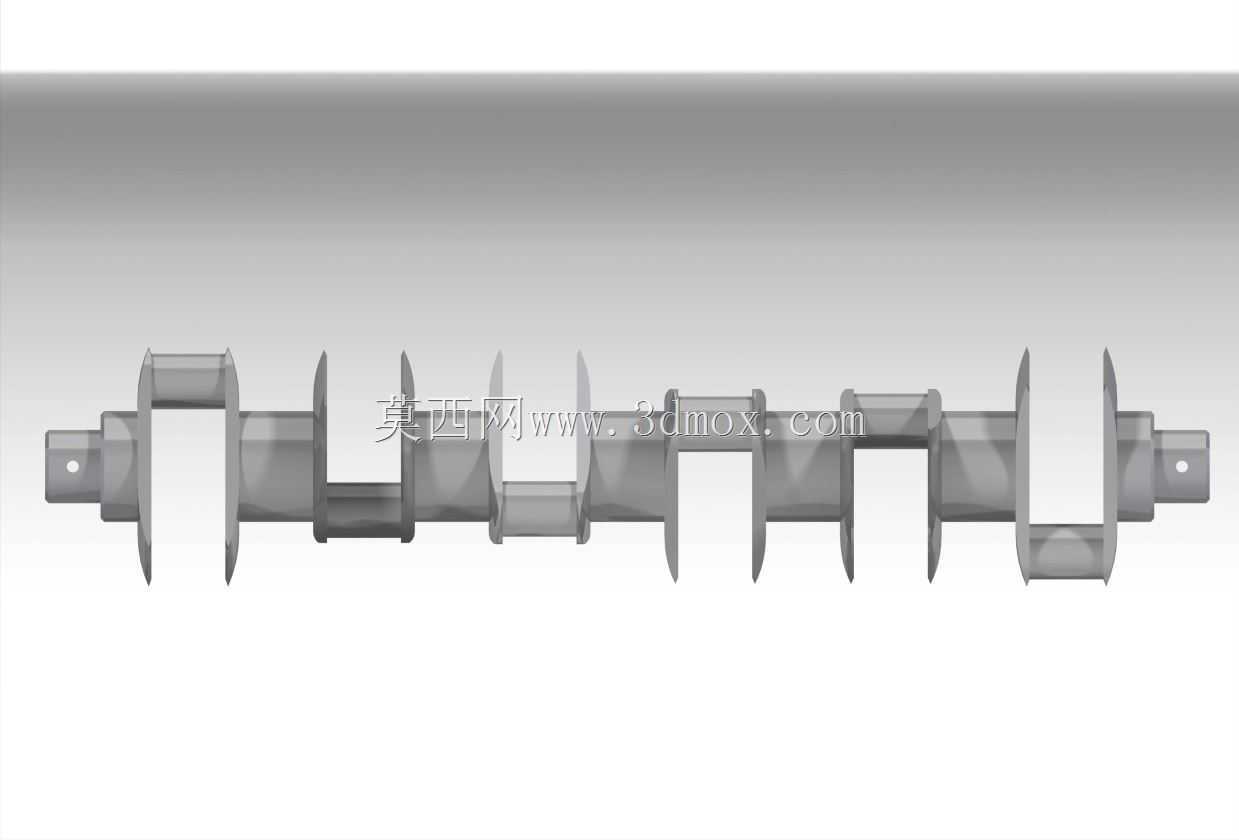

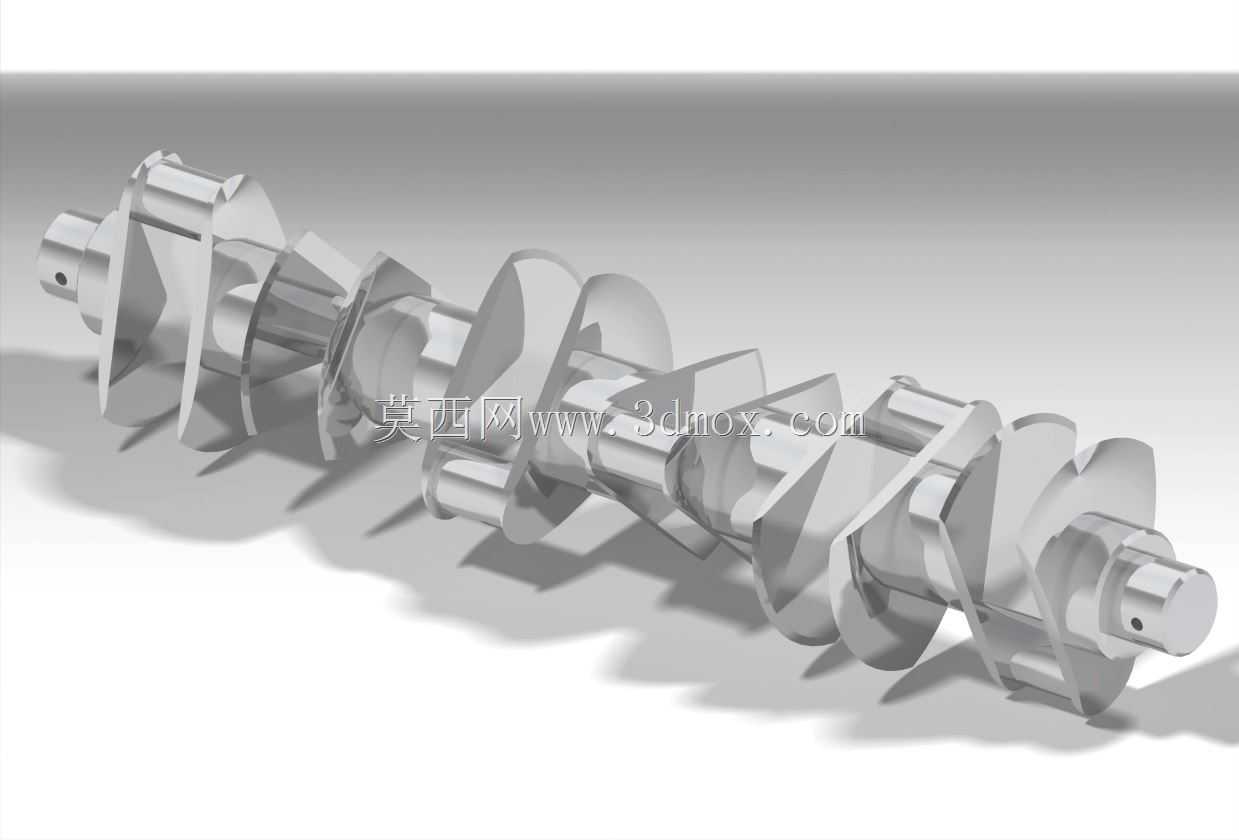

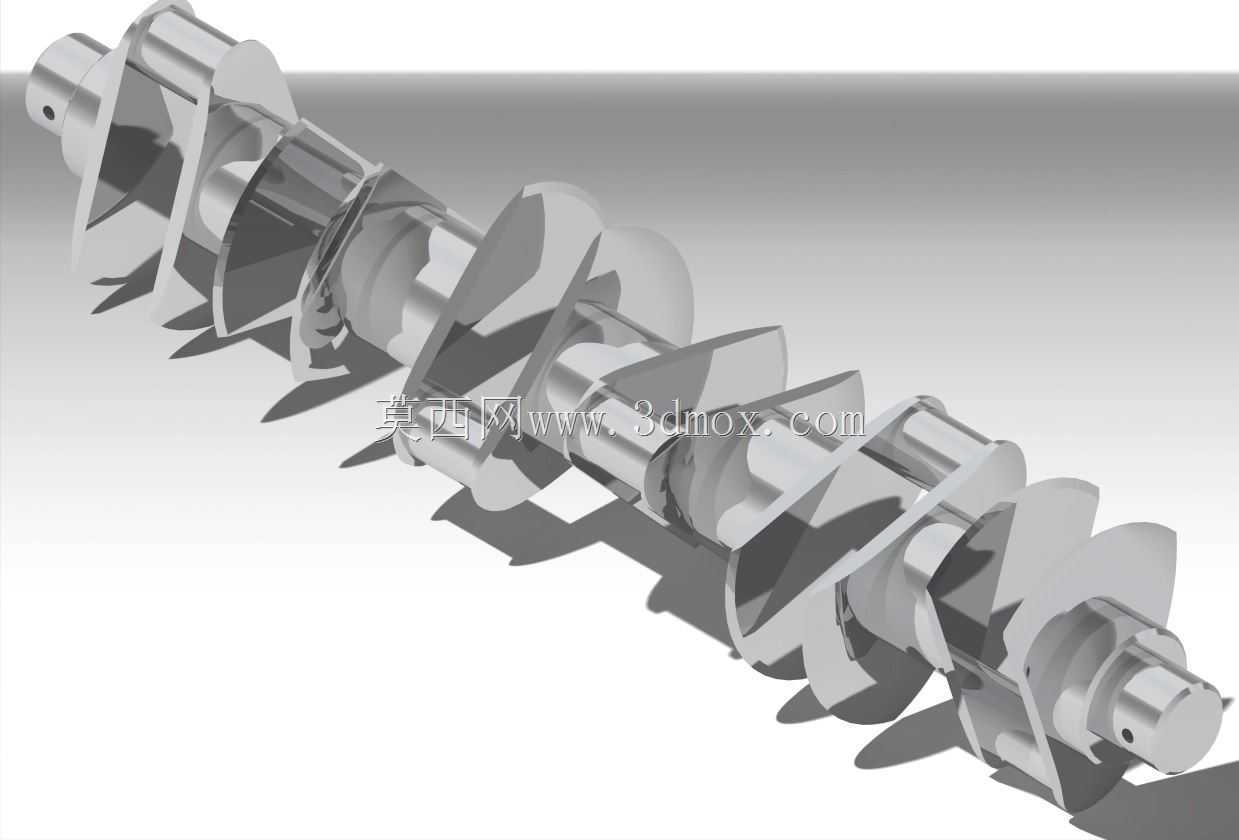

　　设计阶段需要严格控制各主轴颈的同轴度公差，避免高速运转时出现轴颈偏磨、振动超限的问题；曲柄销部分与连杆大头轴承配合，其轴线与主轴颈轴线的偏心距直接决定了活塞的行程长度，是影响发动机排量、压缩比的核心参数，设计时需要根据目标输出扭矩、活塞运行速度上限反复校核偏心距取值，平衡动力输出特性与运动件的惯性载荷。外形结构上，曲轴整体为长轴类异形构件，沿轴向依次排布主轴颈、曲柄臂、曲柄销结构，部分强化机型会在曲柄臂位置设置平衡重块，用于抵消曲柄销、连杆大头旋转运动产生的离心力，以及活塞组往复运动产生的一阶、二阶惯性力，降低整机振动水平。安装边界层面，设计时需要预留轴向定位结构的安装位置，控制曲轴的轴向窜动量在合理区间，

　　避免运转过程中出现轴向往复窜动撞击轴承端面的问题；同时各轴颈的润滑油道需要做连通设计，保证压力润滑油能够顺利到达各摩擦副表面，形成稳定的油膜承载，轴颈表面的粗糙度、圆角过渡位置的应力集中处理都是设计阶段需要重点考量的细节，圆角位置如果处理不当，长期承受交变载荷作用下很容易出现疲劳裂纹，最终导致曲轴断裂失效。建模过程中需要重点关注各轴颈的同轴度、曲柄销的相位角、平衡重的质心位置等关键参数，这些参数的精度会直接影响后续动力学仿真、装配干涉检查的结果准确性，也能为后续的工艺编制、强度校核提供可靠的三维数模基础。
