带剖面展示的有刷直流电机结构设计

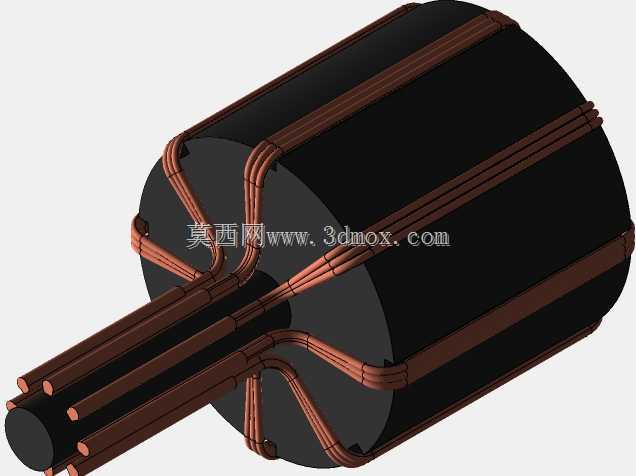

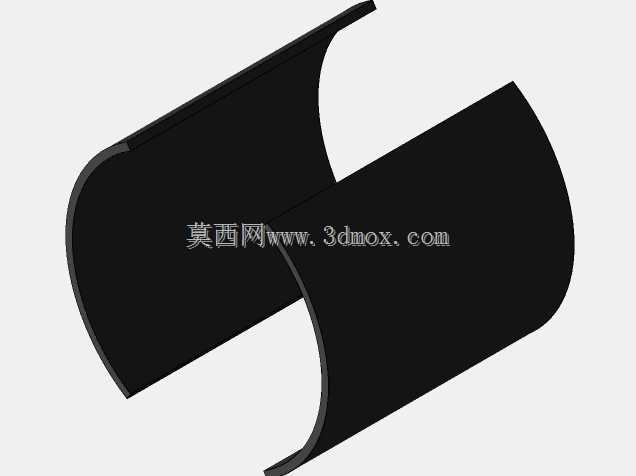

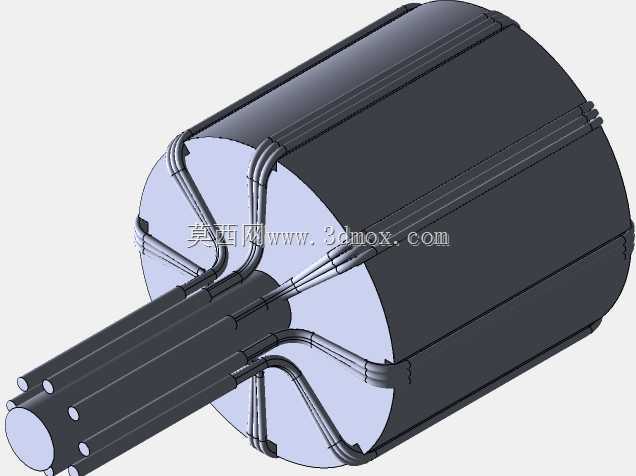

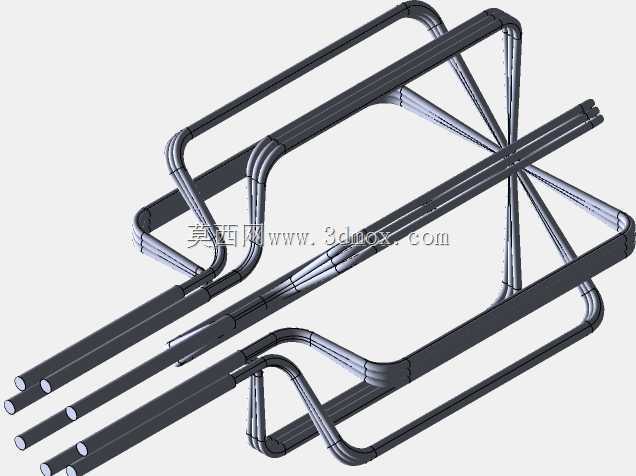

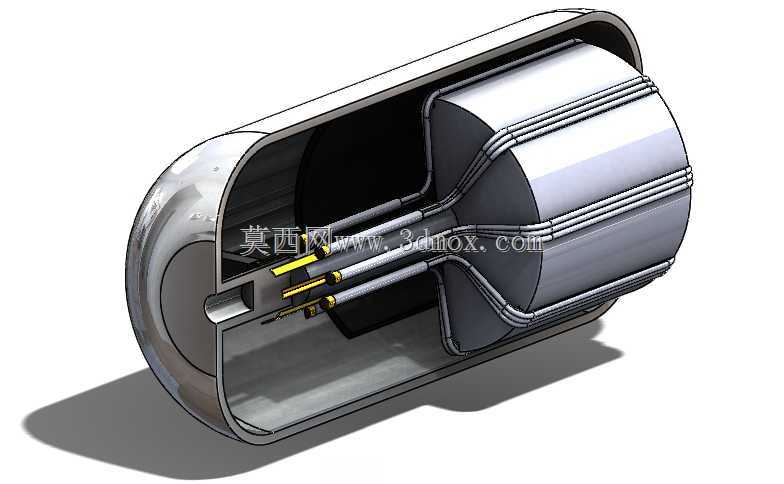

　　这款有刷直流电机的结构设计，在小型机电传动场景中有着极高的适配性，常见于桌面级自动化执行端、小型输送线驱动单元、民用电动工具动力模块、教学演示教具开发等领域，作为动力输出核心部件，它承担着将直流电能转换为旋转机械能的核心作用，可通过供电电压调整实现转速线性调节，也可配合减速齿轮组输出更大扭矩，适配不同负载的传动需求。设计过程中优先考虑了内部结构的可观测性，采用半剖视的结构呈现方式，将定子永磁体、转子绕组、换向器、碳刷组件、端盖支撑结构、出线防护结构完整展现，无需拆解即可清晰梳理各部件的装配关系与配合公差，既方便结构设计人员快速理解直流电机的工作逻辑，也能为电机选型、故障排查、教学演示提供直观的结构参考。从安装边界来看，

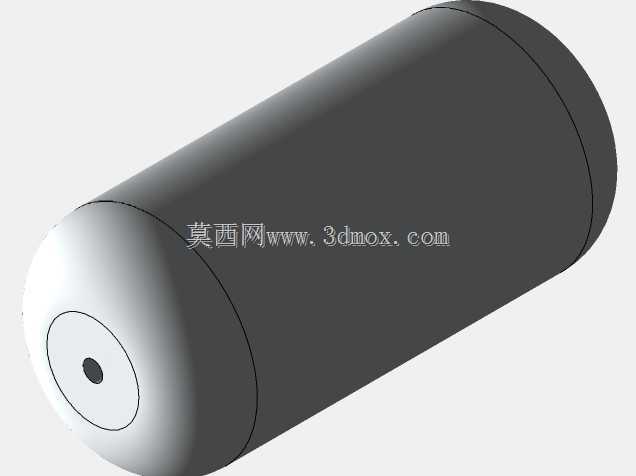

　　这款电机采用标准圆柱壳体设计，壳体外径、轴向总长、输出轴直径、安装孔位间距均参考通用小型直流电机的安装规范设计，可直接替换同规格常规有刷直流电机，无需额外调整安装支架的开孔位置与固定尺寸，适配现有多数小型设备的电机安装位，降低设备改造成本。功能特性上，碳刷组件采用独立仓室设计，与转子换向器的接触压力经过合理匹配，既保证电流传导的稳定性，也能减少碳刷的异常磨损，延长电机的连续运行时长；壳体采用一体化拉伸成型结构，端盖与壳体采用止口配合定位，保证转子与定子的同轴度，减少运行过程中的径向跳动，降低运转噪音；出线端设置有防护结构，避免线缆弯折断裂，提升布线可靠性。设计时还充分考虑了部件的装配工艺性，

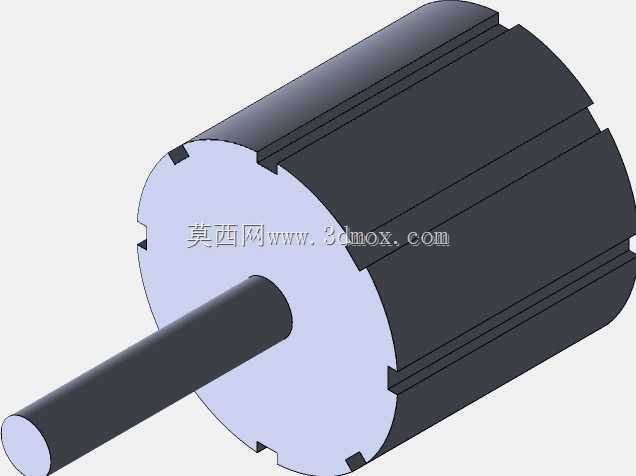

　　各零件的拆分符合常规机加工与冲压件的生产要求，没有出现无法脱模、无法加工的异形结构，转子冲片、永磁体、碳刷架均可采用标准件改制，缩短生产加工周期，降低零部件开模成本。剖面结构的设计并非单纯为了展示，而是在建模阶段就同步验证了各部件的干涉情况，确认转子转动时不会与定子、端盖、碳刷组件发生剐蹭，各部件的装配间隙预留合理，既满足运转时的热膨胀余量，也不会因间隙过大导致结构松动。
