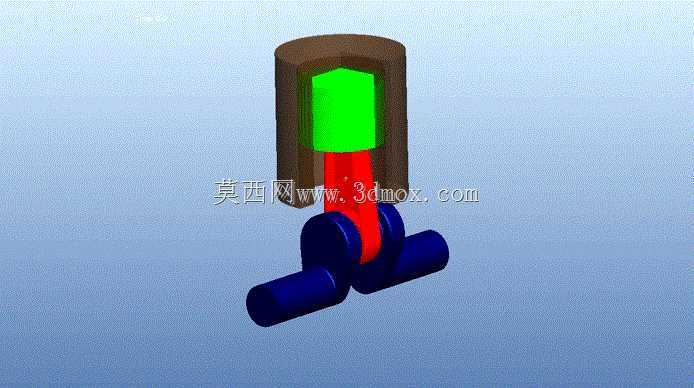

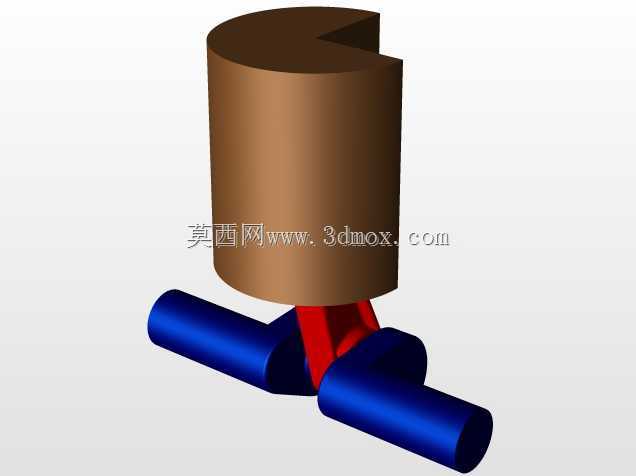

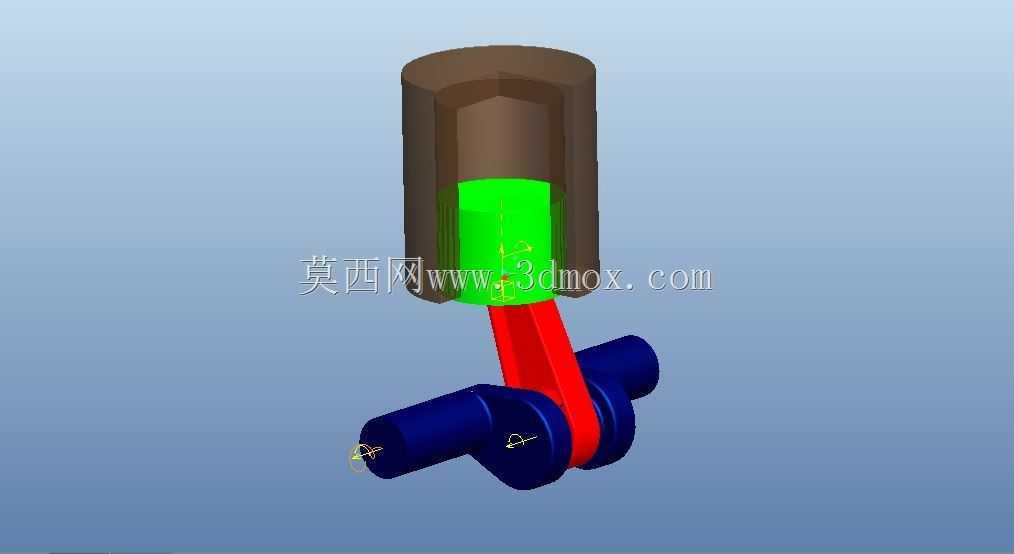

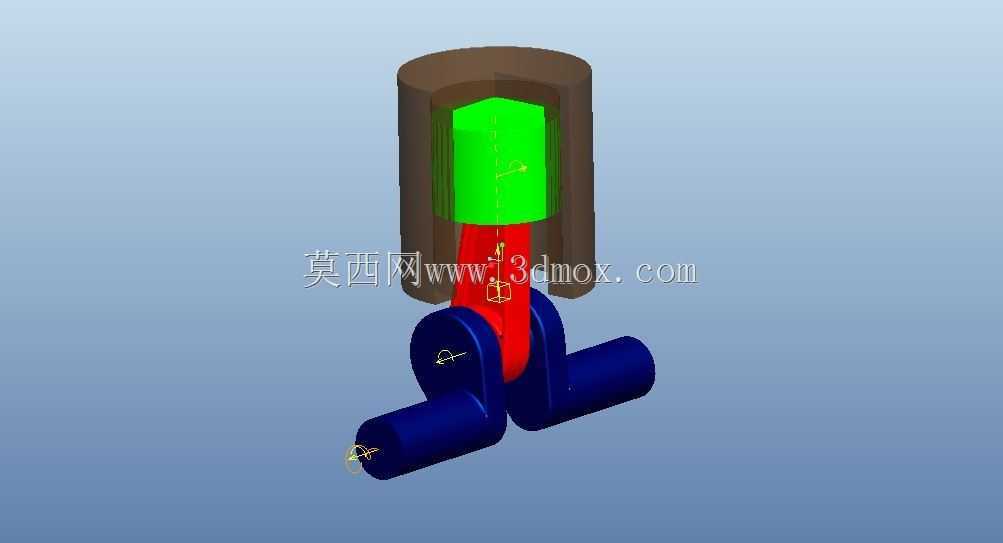

曲柄滑块式内燃动力机构结构设计

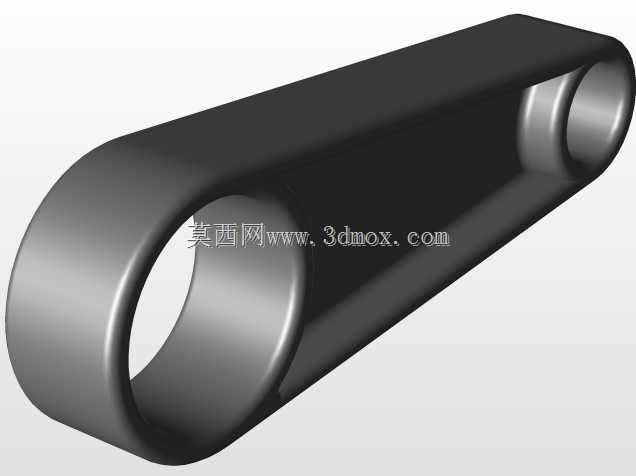

　　这套动力机构核心采用经典曲柄滑块传动逻辑，将燃烧腔内工质燃烧产生的往复直线推力，转化为曲轴端的旋转扭矩输出，是小型内燃动力装置最基础的结构原型，常被用于小型通用动力设备、教学演示教具、原理验证样机的开发环节，也可作为动力模块嵌入便携发电设备、小型园林机械、微型代步工具的动力系统设计中。从结构设计逻辑来看，整个机构的运动副配合精度直接决定动力转换效率，活塞部分与缸体内壁的配合间隙需要兼顾热膨胀余量与密封要求，设计时预留的活塞环安装槽位可保证燃烧腔的密闭性，避免工质泄漏导致的压力损失；连杆两端的铰接结构分别连接活塞销与曲轴曲柄销，铰接处的转动间隙需要控制在合理范围，既不能因间隙过小出现运动卡滞，

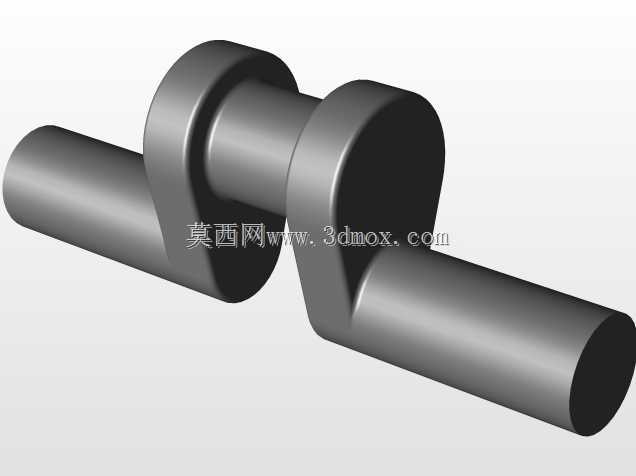

　　也不能因间隙过大产生冲击噪音与传动精度损失。曲轴部分采用双支撑轴颈结构，输出端可直接连接负载飞轮或者传动齿轮，支撑轴颈的同轴度公差是加工与建模时需要重点控制的参数，直接影响机构运转的平顺性。缸体部分作为整个机构的安装基准，下端预留的曲轴安装腔可容纳曲柄回转运动的全部空间，缸体内壁的导向长度经过匹配计算，可保证活塞往复运动过程中不会出现偏磨，侧向力由缸壁均匀承受，延长构件的使用寿命。在实际应用场景中，这类简化结构的动力机构常被用于原理教学，帮助学习者理解内燃动力的能量转换过程，也可作为微型动力装置的开发原型，通过调整缸径、曲柄半径、连杆长度的参数比例，可适配不同排量、不同输出扭矩的动力需求。建模过程中需要重点校验运动干涉情况，

　　尤其是活塞运动到上下止点时，曲柄与连杆、缸体下端面的间隙是否满足安全要求，曲轴回转过程中所有运动构件的包络范围不能超出缸体的安装边界，避免实际装配后出现运动碰撞。整个机构的安装基准面设置在缸体下端的法兰端面，可通过螺栓直接固定在设备的机架上，输出轴的伸出长度可根据配套负载的安装位置灵活调整，不需要额外改动主体传动结构，具备较强的适配性。燃烧腔的顶部预留了喷油、点火组件的安装接口，可根据燃料类型匹配对应的点火或喷油结构，满足不同燃料形式的动力改装需求。
