渐开线直齿圆柱齿轮啮合传动结构

　　这套渐开线直齿圆柱齿轮啮合结构，是机械传动系统里应用最广泛的基础动力传递单元，从普通的轻工输送设备、小型机床进给机构，到自动化生产线的动力分配模组、农机的传动箱内部，都能见到这类啮合结构的身影。不同于斜齿轮的轴向分力问题，直齿啮合在安装时不需要额外考虑轴向承载的限位结构，装配调试的门槛更低，日常维护的拆装难度也更小，非常适合中低速、载荷平稳的传动场景使用。

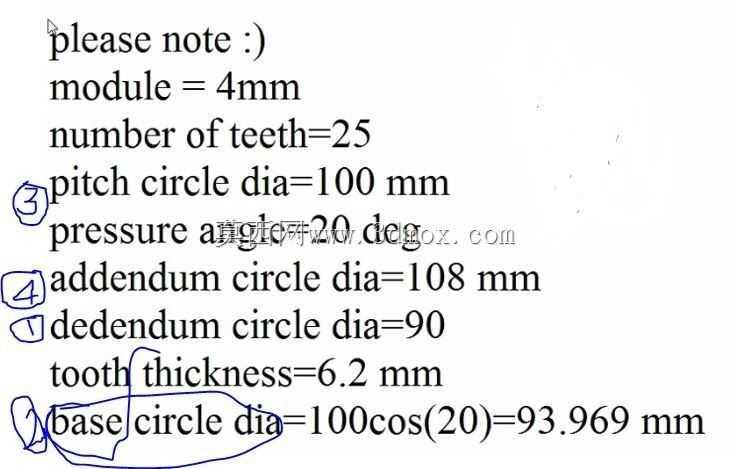

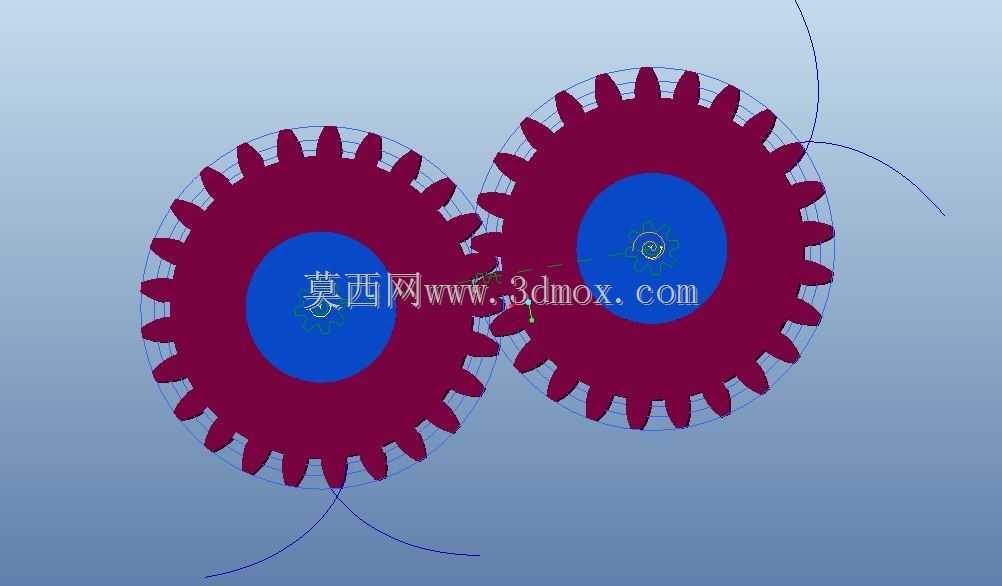

　　设计过程中采用参数化方程式构建渐开线齿廓，没有使用近似圆弧替代齿形曲线，能保证齿面啮合过程中瞬时速比恒定，不会出现传动冲击、异响或者齿面偏磨的问题。建模时先确定基圆直径作为齿廓生成的基准，再通过展成法逻辑推导齿形上的点位坐标，逐段拟合出完整齿廓后阵列生成全齿结构，两个配对齿轮的齿距、模数、压力角参数完全匹配，啮合侧隙控制在合理区间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致运转卡滞、齿面润滑脂无法留存。

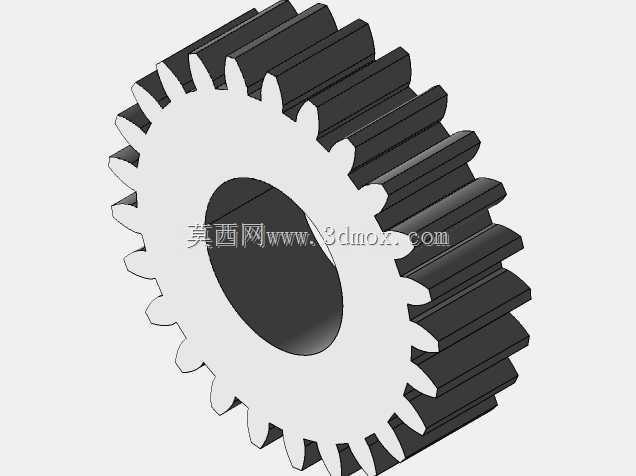

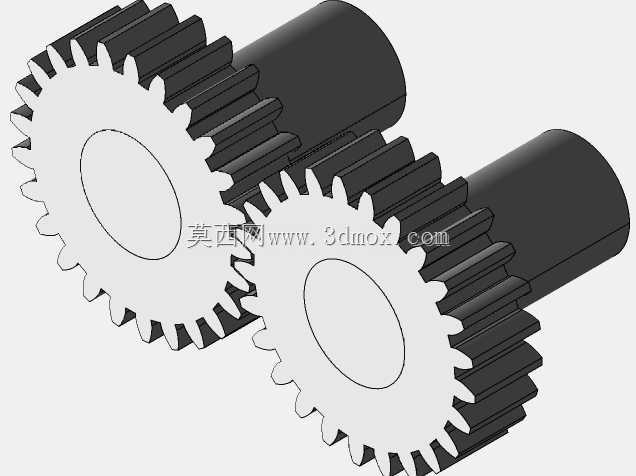

　　从安装边界来看，两个齿轮的中心距严格按照配对齿轮的分度圆半径之和设定，安装轴孔与常用的圆轴平键连接尺寸适配，不需要额外做轴系结构修改就能直接套用在常规传动布局里。齿轮的齿顶圆、齿根圆都做了标准的圆角过渡，避免齿根应力集中导致的断齿风险，齿面的啮合接触区覆盖齿高的合理范围，运转时动力通过齿面均匀传递，不会出现局部载荷过大的问题。

　　实际选型使用时，这类直齿轮啮合结构可以根据传递扭矩的大小调整齿宽参数，也可以根据传动比需求调整两个齿轮的齿数配比，不需要重新推导齿廓生成逻辑，只需要修改对应的参数就能快速生成适配不同工况的齿轮副。在传动系统布局时，直齿轮的啮合平面平行于安装基准面，轴系只需要承受径向载荷，选用普通的深沟球轴承就能满足支撑需求，不需要额外配置角接触轴承或者推力轴承来抵消轴向力，能有效降低整套传动机构的物料成本与装配复杂度。日常运维过程中，直齿结构的齿面检查、润滑脂补充都非常方便，不需要拆解周边关联结构就能完成齿面磨损情况的排查，非常适合用于需要定期维护、长期连续运转的通用机械设备传动部位。
