线性滑动导向底轨连接构件

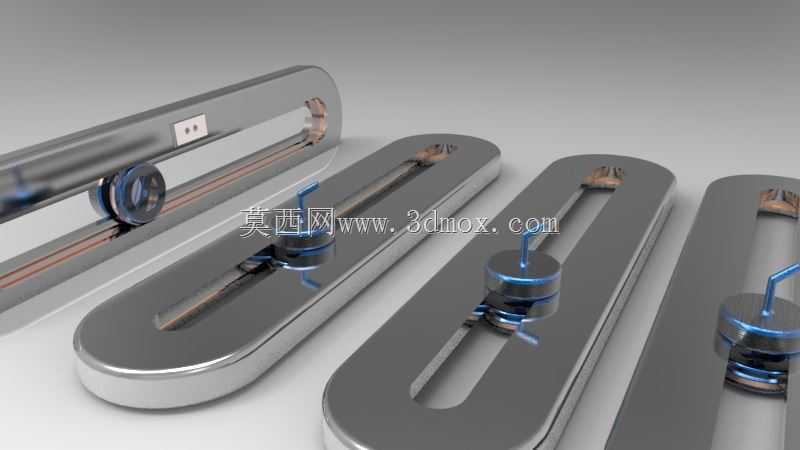

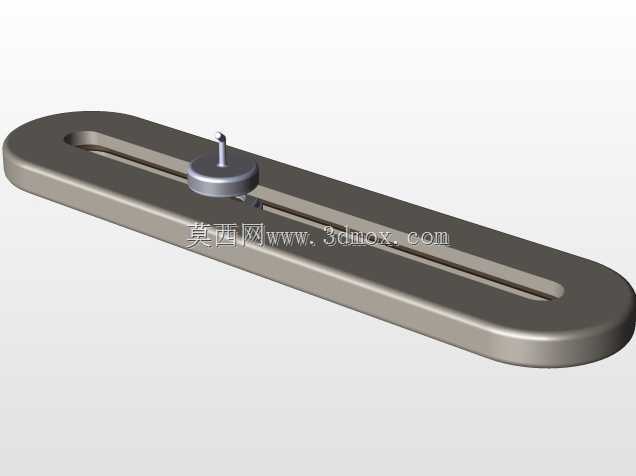

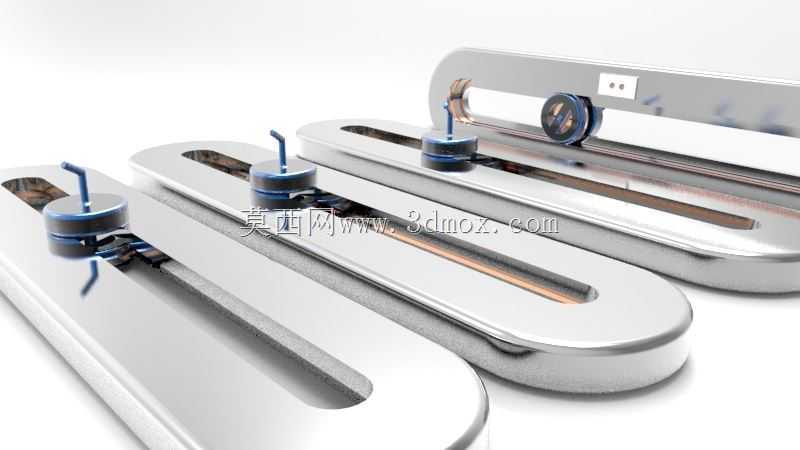

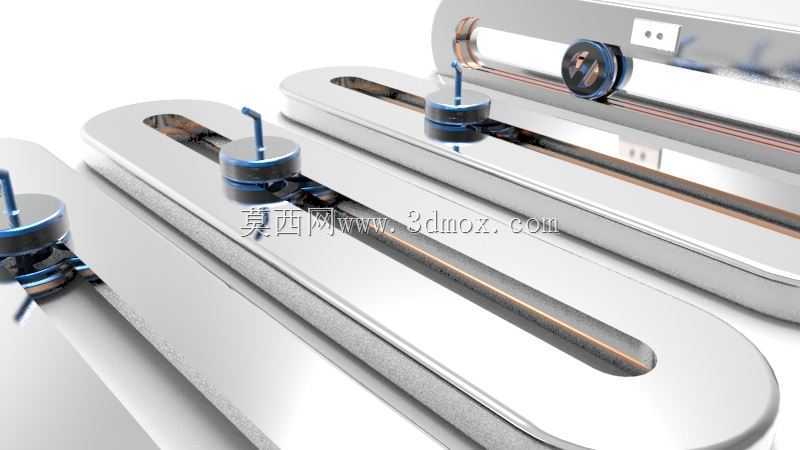

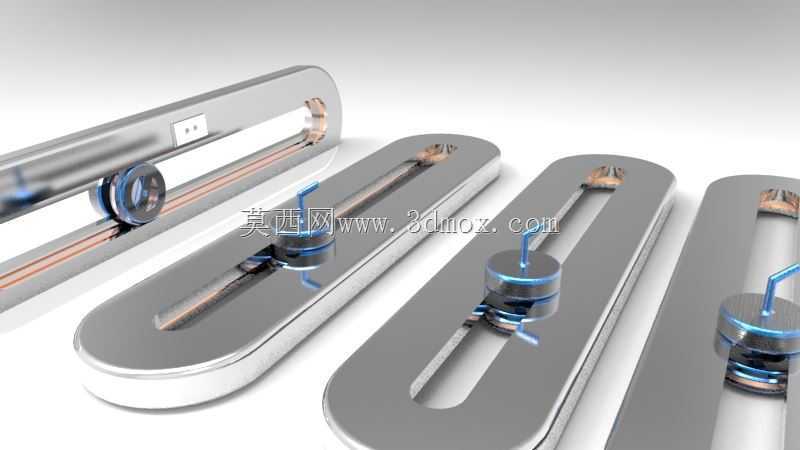

　　这类底轨连接器多用于需要实现线性往复滑动的设备工位衔接场景，常见于自动化生产线的工装板滑移导向、抽屉式设备模组的抽拉限位、检测设备的滑台位移导向等工况，承担滑动副的承载、导向与相邻轨段的衔接定位作用，避免滑动件在跨段移动时出现卡滞、偏移或跳动问题。从结构设计来看，构件主体采用长圆形封闭轮廓的轨身设计，两端做圆弧过渡处理，既消除了锐边带来的安装磕碰风险，也能让滑动组件在行程两端的换向过程更顺滑，不会出现直角边剐蹭滑动座的问题。轨身中部开设通长的导向滑槽，滑槽的截面尺寸与配套滑动销的直径做公差匹配，单边预留0.02-0.05mm的滑动间隙，既保证滑动过程无旷量，也不会因加工公差导致滑动卡涩。滑动组件上设置的限位旋钮，

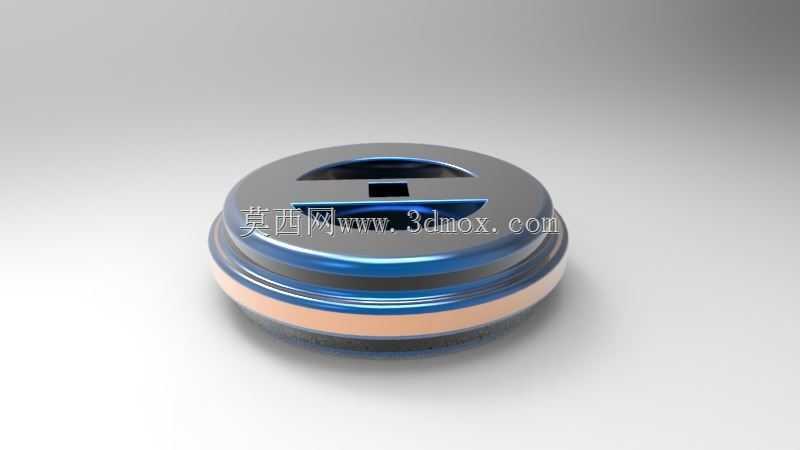

　　在滑动到指定工位后可通过旋紧实现位置锁定，满足工位停留时的定位需求，旋钮的握持部分做滚花处理，手动操作时无需额外工具即可完成锁紧与释放。设计过程中优先考虑了安装边界的适配性，轨身的安装孔位沿滑槽两侧对称布置，孔距采用通用的工业安装模数，可直接适配现有铝型材框架、钢板机架的安装孔位，无需额外做安装面的二次加工。轨身的厚度尺寸控制在适配常规滑动负载的范围，单段轨身可承载10kg以内的滑动模组重量，多段拼接时通过端部的定位止口实现同轴度对齐，拼接处的阶差控制在0.01mm以内，保证滑动座跨段移动时无顿挫感。导向滑槽的内壁做表面硬化处理，降低长期滑动带来的磨损量，延长构件的整体使用寿命，滑动销与滑槽的接触部位采用自润滑材质，

　　日常使用无需额外加注润滑脂即可维持顺畅的滑动状态，减少后期维护工作量。这类构件在实际选型时，需要根据滑动行程长度选择对应长度的轨身，同时根据滑动负载的大小确认是否需要增加轨身的壁厚，避免大负载下出现轨身变形影响滑动精度。
