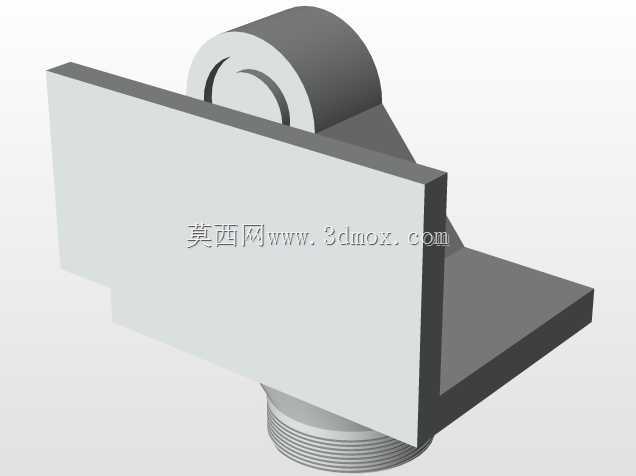

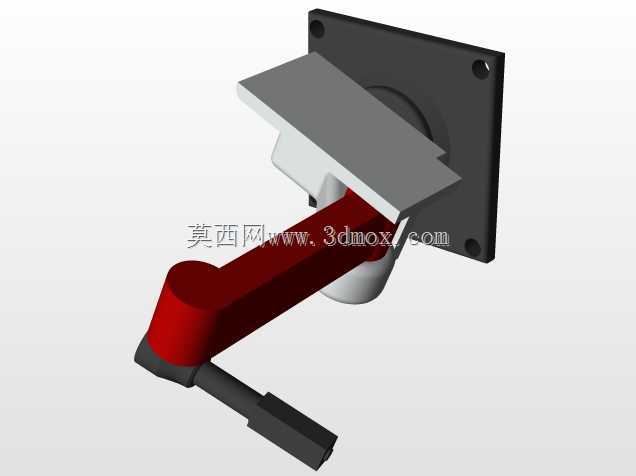

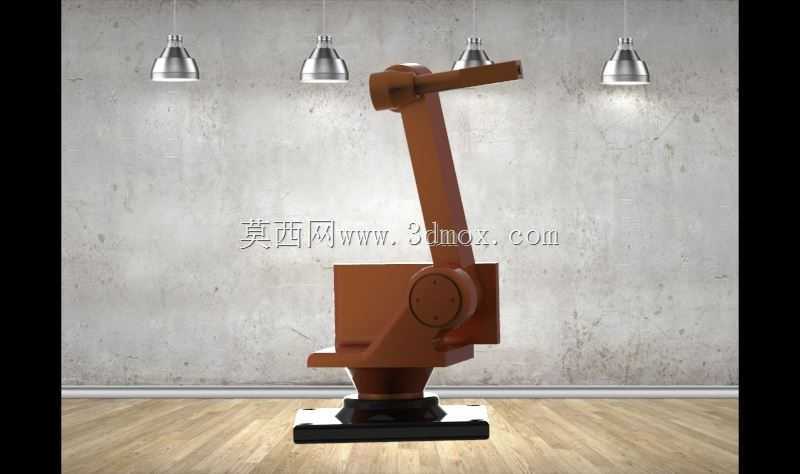

这款关节型机械臂的结构设计,首先要匹配产线常见的工位布局需求,底座安装孔位的排布参考了市面主流自动化工作站的台板安装标准,固定孔间距控制在常规工业铝型材工作台的槽位适配范围内,不需要额外做转接板就能直接固定在现有工位台架上,底座整体占地尺寸控制在小范围区间,不会占用过多工位操作空间,适合紧凑排布的多机协同产线使用。从实际应用场景来看,这类臂型结构覆盖的作业范围很广,从五金件的上下料搬运、注塑件的取件作业,到小零件的焊接辅助、涂胶工位的轨迹执行,甚至装配工位的螺丝锁付、工件姿态调整都能适配,不同工况下只需要更换末端执行器就能切换作业功能,不需要改动主体结构。设计过程中优先考虑了关节的受力传递路径,
大臂与底座连接的回转关节采用了大跨距的轴承支撑结构,能承受大臂伸展时的倾覆力矩,避免长时间重载作业出现关节晃动的问题,小臂与大臂连接的俯仰关节做了走线内置的结构设计,动力线缆与信号线缆从关节内部的空腔穿过,不会在臂体运动过程中出现线缆剐蹭、拉扯的问题,也能减少车间焊渣、切削液对线缆的损伤。臂体的外形做了圆弧过渡处理,没有突出的尖锐棱角,一方面是避免运动过程中剐蹭周边的工装夹具或者操作人员,另一方面也能减少车间粉尘在臂体表面的堆积,日常清洁维护更方便。关节处的驱动安装位预留了足够的散热空间,连续长时间作业时驱动模块产生的热量能通过臂体的金属结构自然散出,不需要额外加装散热附件。各关节的运动行程做了机械硬限位与软限位的双重冗余设计,
硬限位块安装在关节的旋转极限位置,就算控制程序出现异常,臂体也不会运动到超出安全范围的位置,避免碰撞周边设备。末端法兰的安装尺寸遵循通用工业机械臂的末端接口标准,市面上常见的夹爪、吸盘、焊枪、涂胶头等执行器都能直接安装,不需要定制转接法兰,降低了用户的配套成本。整体结构的重心在全行程运动范围内都落在底座支撑面以内,就算臂体完全伸展到最大作业半径,也不会出现整机倾翻的风险,不需要额外做地脚螺栓固定就能满足常规负载下的使用需求,移动工位部署的时候更灵活。
