DN32法兰式活塞阀工业结构设计

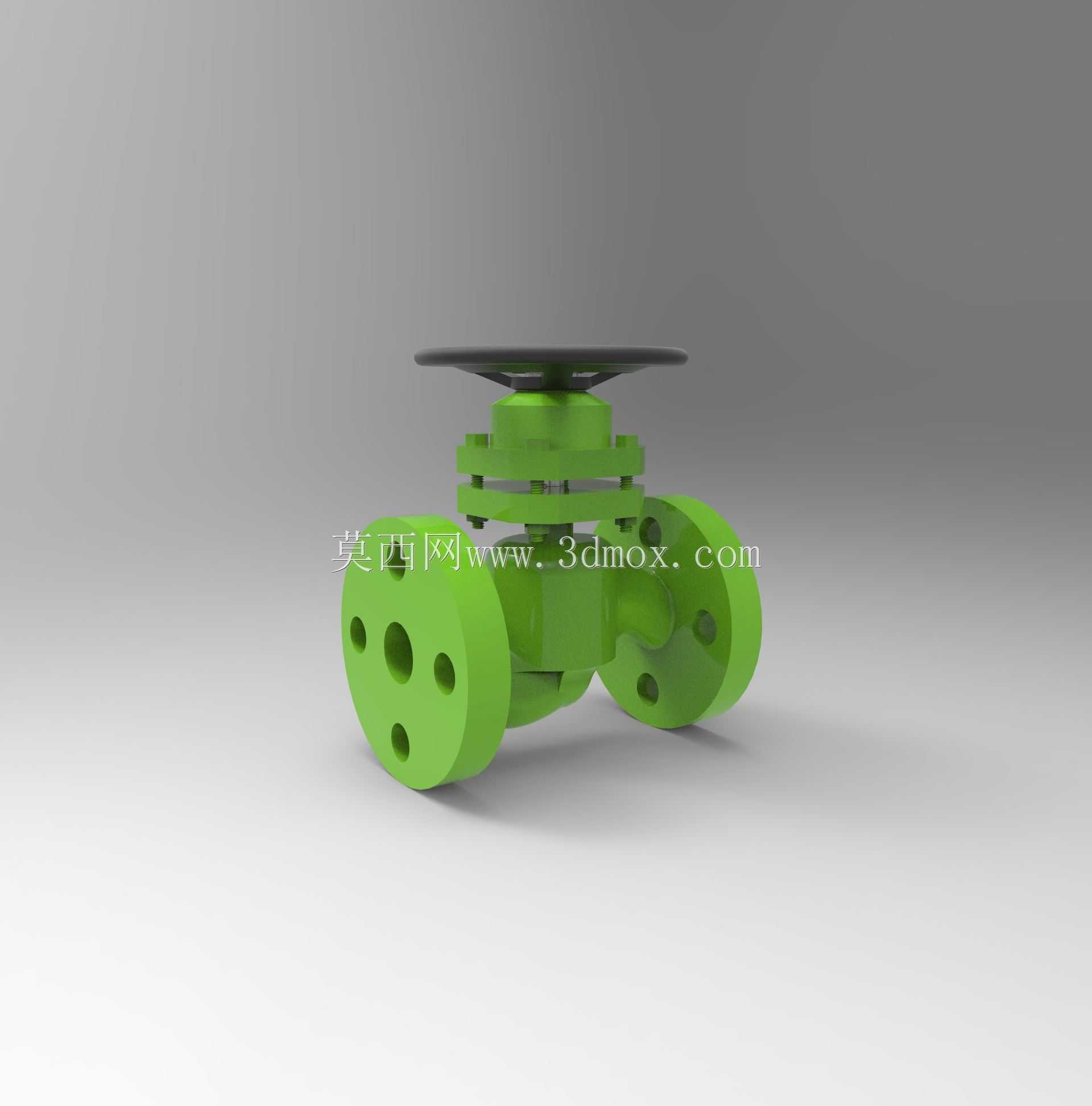

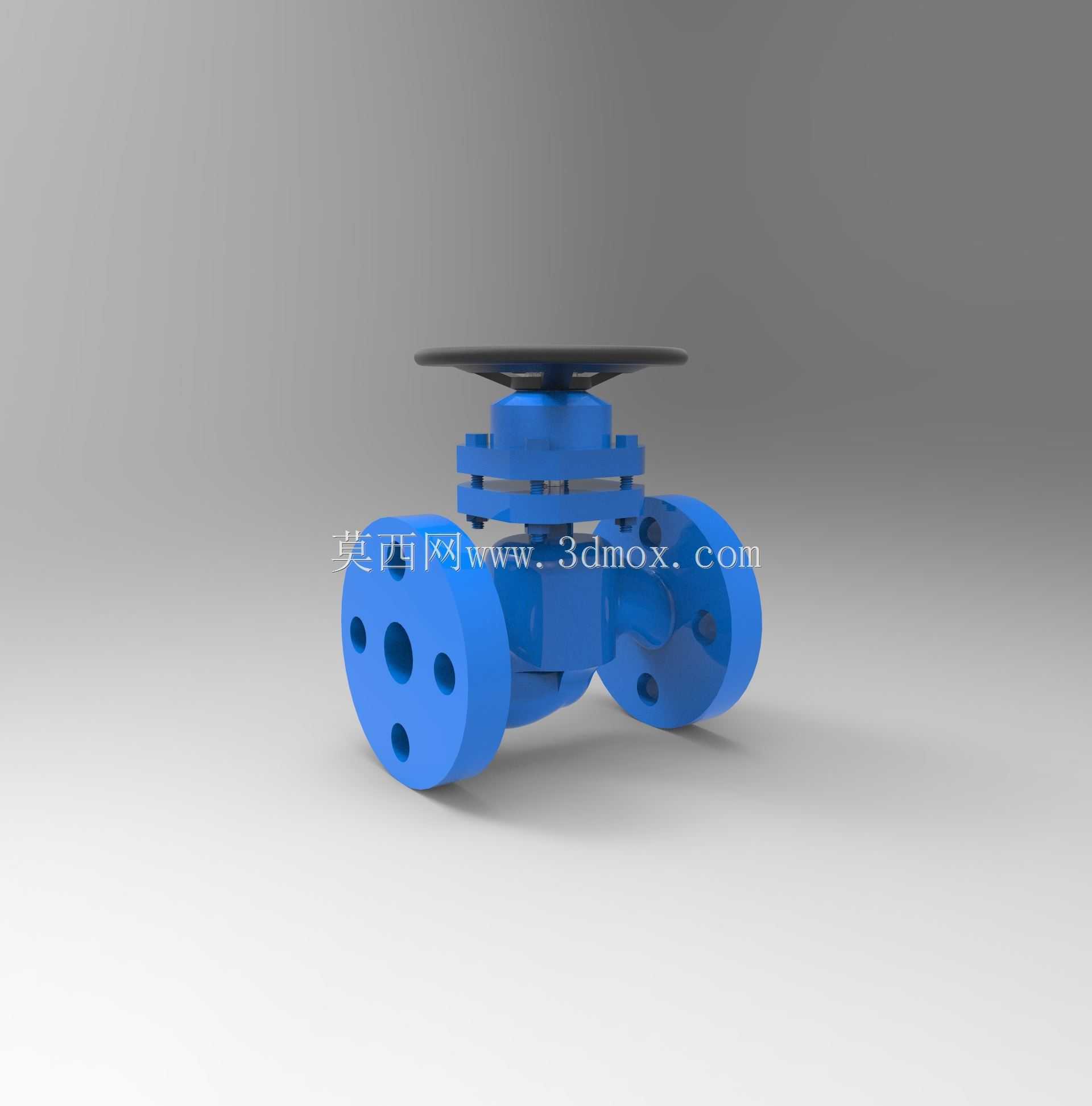

　　这款DN32规格的活塞阀，在中小口径工业流体管路系统中有着非常广泛的适配场景，常见于化工介质输送支线、暖通空调循环水支路、小型制药纯化水管路、市政给排水分户管控段等场景，核心作用是通过活塞组件的轴向位移实现管路通路的截断与导通，相比同口径的截止阀，其密封副的接触形式更适配含少量微小固体杂质的流体工况，长期启闭过程中密封面的磨损更均匀，使用寿命更稳定。从结构设计逻辑来看，这款阀采用了法兰式连接结构，两端法兰的螺栓孔位完全匹配DN32公称通径对应的标准管路法兰安装尺寸，安装时无需额外加工转接件，可直接与同压力等级的管路法兰对接，法兰端面的密封槽预留了标准垫片的安装空间，能有效避免介质沿连接面渗漏。阀体采用了三通式的对称流道结构，

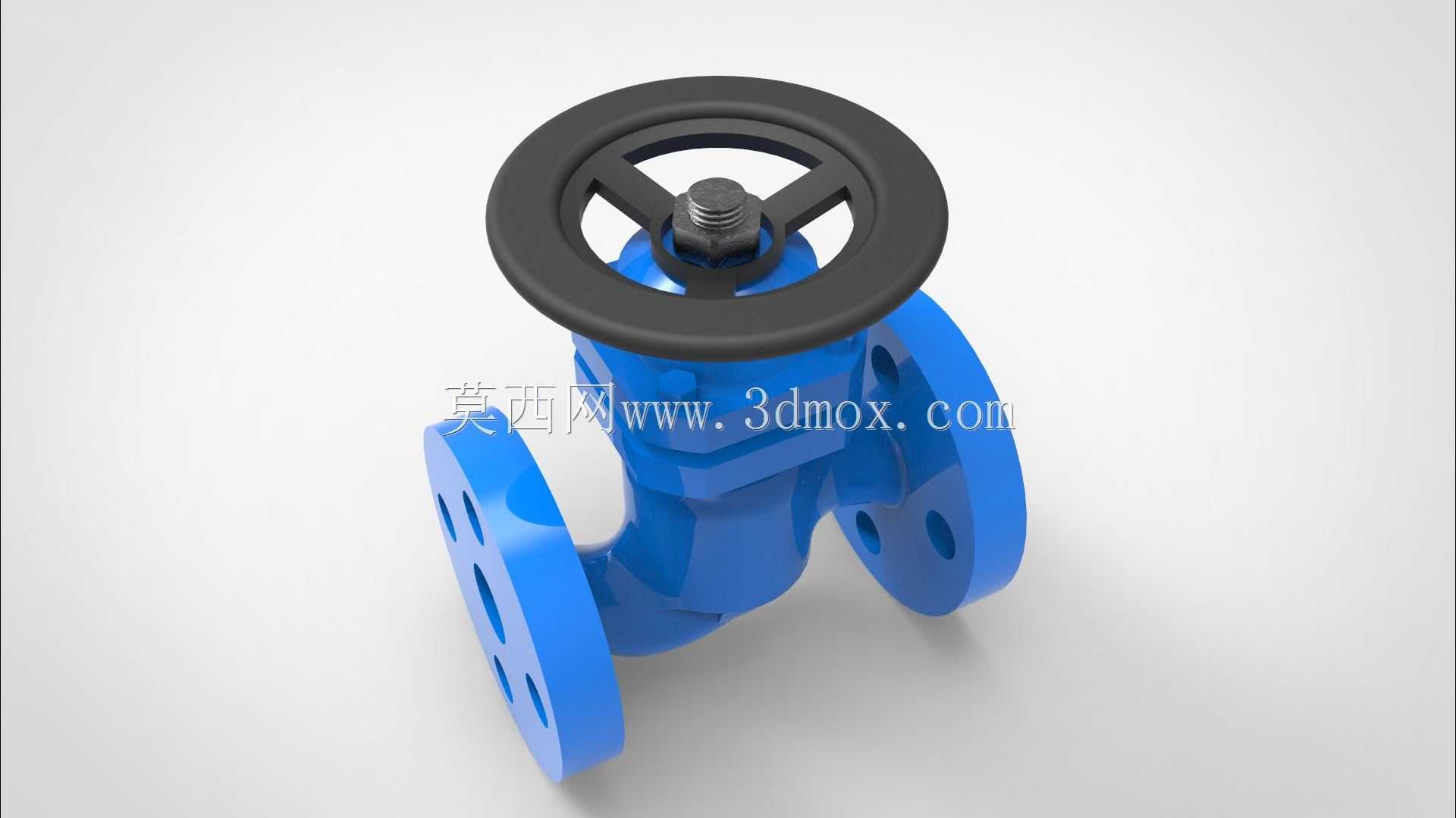

　　介质从一端法兰进入后，沿平滑的流道腔室抵达活塞密封位置，导通状态下流道的压损远小于同口径的直角式截止阀，能有效降低管路输送过程中的动力损耗。顶部的手轮采用了大直径圆盘式设计，操作时的力臂更长，现场操作人员无需借助额外的加力杆即可完成额定压力下的启闭动作，手轮与阀杆的连接位置设置了防松结构，避免频繁操作后手轮出现松脱偏移。活塞组件的导向结构设置在阀腔中部的支撑筋上，启闭过程中活塞不会出现径向偏摆，能保证密封面每次闭合都能精准贴合，避免局部偏磨导致的密封失效。从安装边界来看，这款阀的整体轴向长度、阀体中心到顶部手轮的高度都严格遵循通用阀件的安装尺寸规范，在布置管路时无需为其预留额外的操作空间，

　　手轮的操作空间预留仅需满足常规手动操作的半径要求即可，适配多数紧凑布置的工业管路安装场景。建模过程中对所有配合面的公差带都做了对应预留，活塞与阀腔导向段的配合间隙、阀杆与填料函的配合尺寸都符合通用阀件的加工精度要求，可直接用于生产加工的参考，也可用于管路系统的整体装配干涉校验，帮助设计人员在管路布置阶段提前确认阀件的安装空间是否充足，避免现场安装时出现与周边管路、支架的干涉问题。
