AzteegX3型3D打印机控制器板三维结构设计

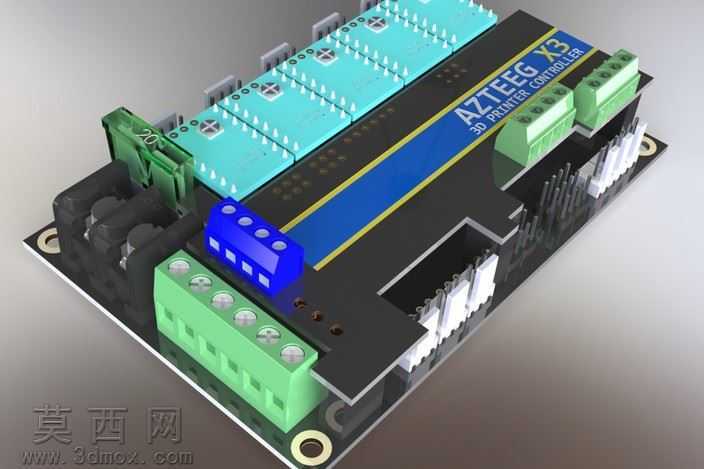

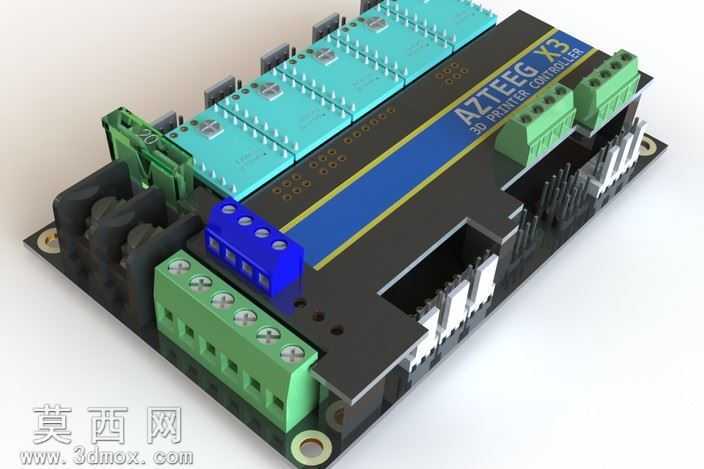

本作品为面向桌面级FDM3D打印机设计的AzteegX3控制器板三维模型，建模过程严格遵循真实硬件的尺寸比例与结构布局，完整还原了该控制板的全部硬件细节。建模初期首先参考开源硬件的官方尺寸规范绘制PCB基板的基础轮廓，精准定位板上所有安装孔位、边缘定位槽的位置，确保基板的长宽厚参数与实物完全一致，安装孔的孔径、沉头深度都按照实际M3固定螺丝的装配要求做了参数匹配，保证模型可直接用于3D打印机机箱的安装适配验证。在板载元件的建模环节，针对不同功能模块做了精细化的结构还原：四个青蓝色的步进电机驱动模块，完整还原了模块上的排针引脚、微调电位器、散热基板的结构，每个驱动模块的插装位置与PCB上的排母座做了精准的对位约束，还原了真实硬件的插装配合关系；板上多组不同规格的接线端子做了区分建模，绿色的大电流电源端子、蓝色的信号端子分别还原了端子的螺丝固定孔、接线插口、引脚焊盘的细节，端子的高度、引脚间距都按照实际接插件的规格做了参数校准，能够直观展示外部线路的接线位置。PCB板上的丝印层内容也做了对应还原，板身的标识条、元件位号标注区域都通过材质贴图做了呈现，板载的电容、电阻、排针、接口等小型元件也按照实际布局做了排布，没有出现位置偏移或结构错漏。渲染阶段采用写实材质方案，PCB基板使用哑光黑的FR4板材材质，驱动模块的散热部分使用哑光青蓝色塑料材质，接线端子分别使用对应颜色的硬质工程塑料材质，金属引脚、固定螺丝使用金属质感材质，通过光影调整突出板上元件的层次关系，清晰展示不同元件的高度差与布局逻辑。整个模型的结构设计完全服务于3D打印机的装配验证需求，可用于机箱内部的布局干涉检查、接线空间预留校核，也可作为3D打印机整机组装演示的配套结构模型，帮助使用者直观理解该控制板的硬件布局与接口分布，为3D打印机的电控部分安装、改造提供直观的三维参考。
