自行车通风散热式碟刹制动盘结构设计

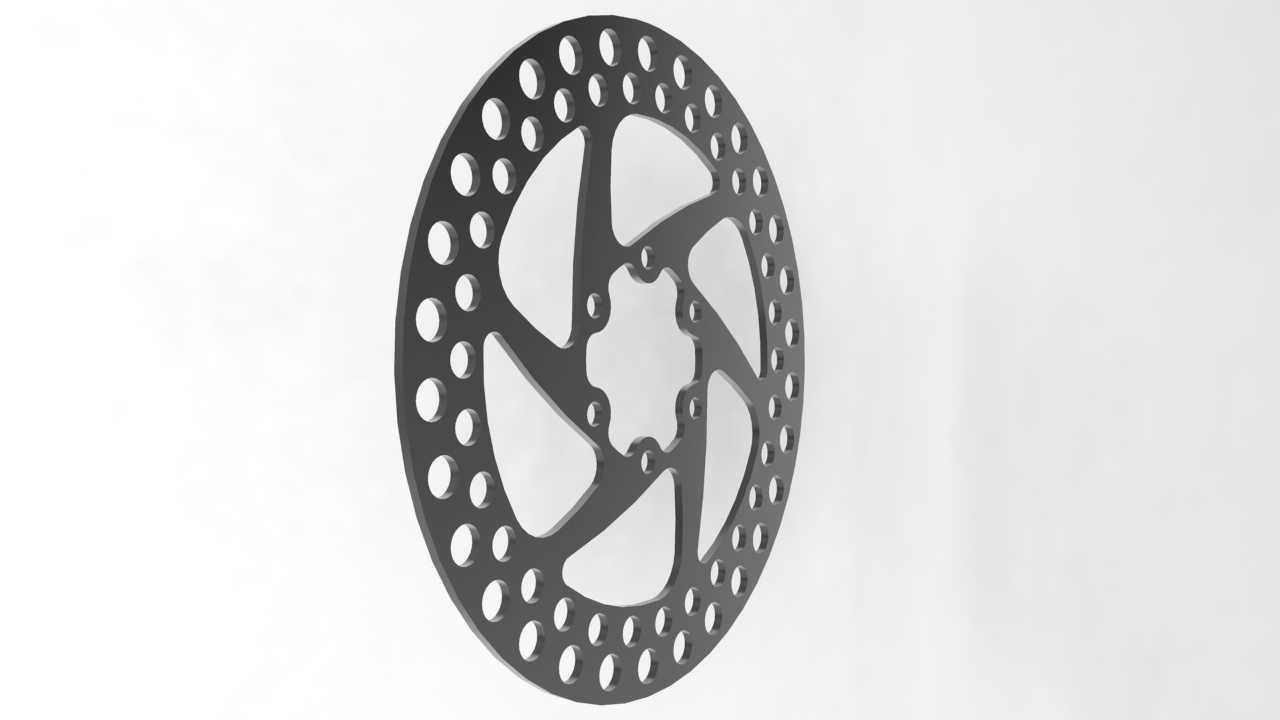

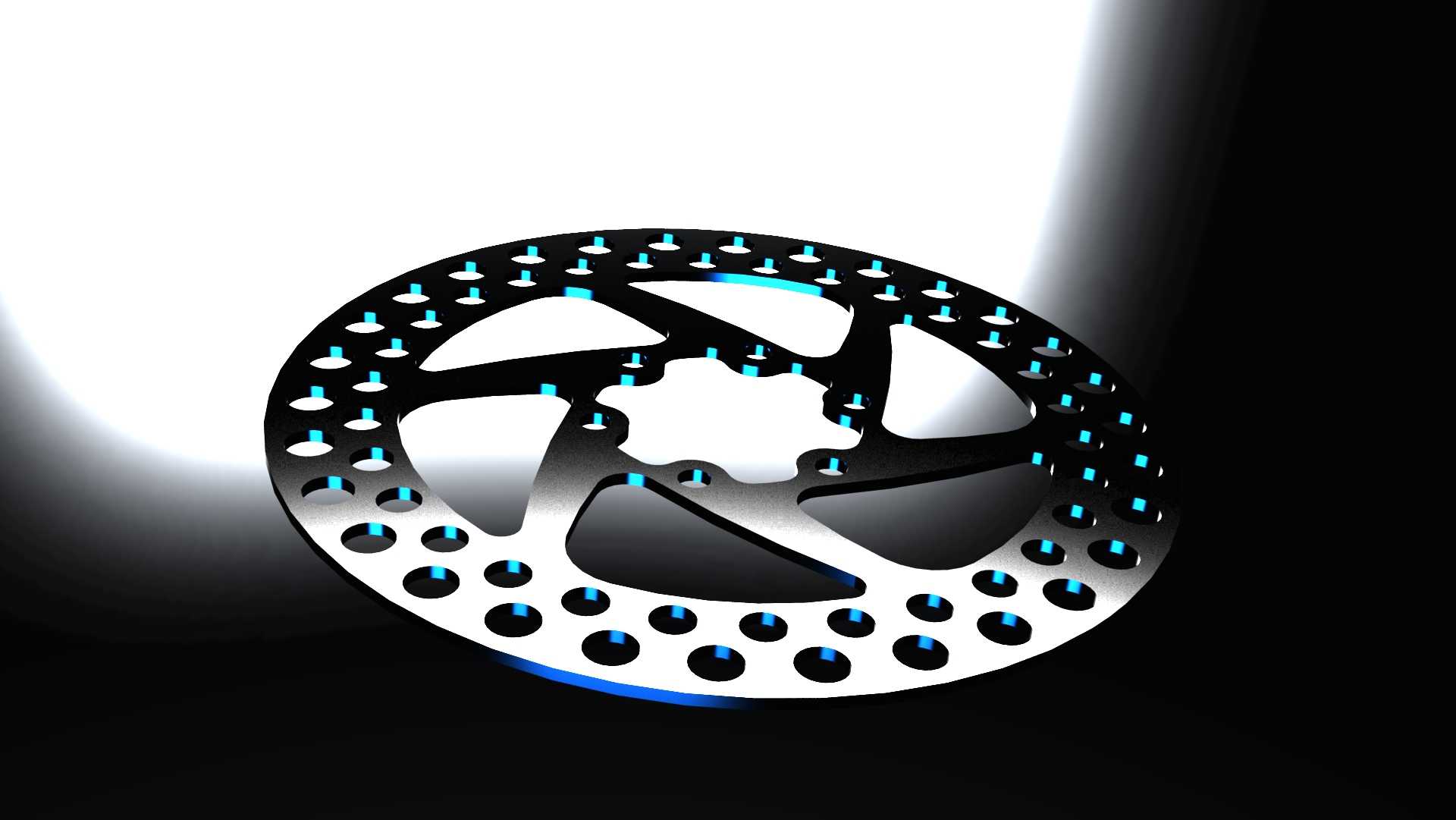

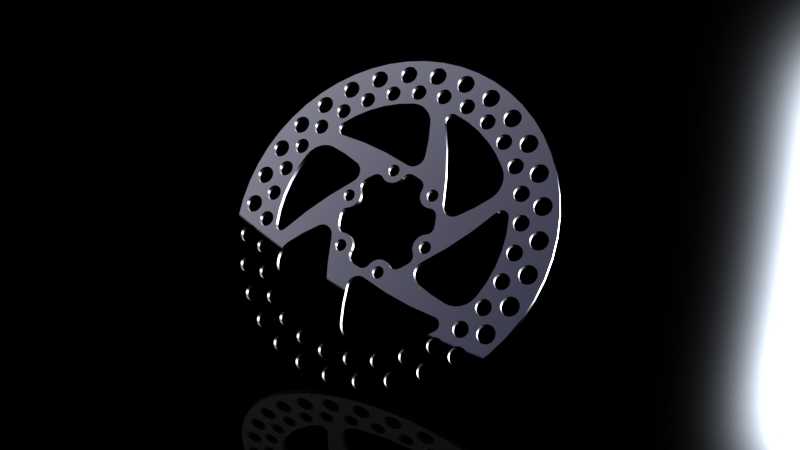

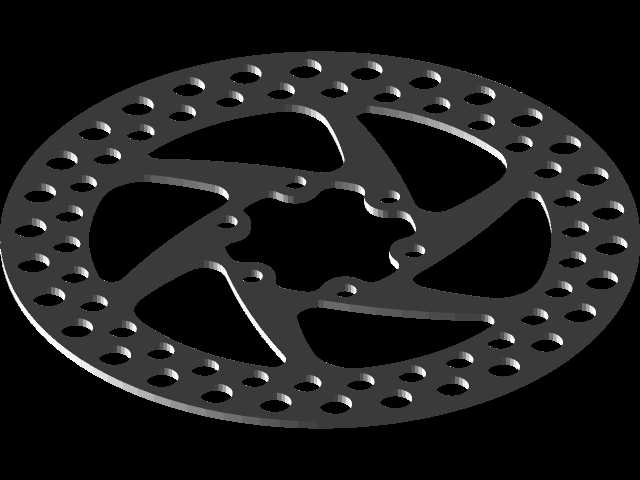

这款制动盘是针对山地车、通勤自行车的碟刹制动系统开发的核心摩擦制动部件，主要适配常规六钉安装规格的自行车花鼓，在日常通勤、林道穿越等骑行场景下承担车辆减速、驻车的核心功能。设计过程中首先围绕制动工况的热衰退问题做了结构优化，盘面均匀排布的圆形通孔并非单纯的减重设计，骑行过程中气流可以顺着通孔快速穿过盘面，持续带走制动块与盘片摩擦产生的热量，避免长距离下坡连续制动时盘片温度过高导致摩擦系数下降、制动手感变软的问题，同时这些通孔还能在雨天骑行时快速排开接触面的水膜，减少湿滑路况下的制动距离衰减，也能及时刮除制动块表面附着的泥沙碎屑，减少硬质颗粒对盘片和来令片的异常磨损。

盘片的安装定位区域采用了花键式配合结构搭配六处安装孔位，安装时可以先通过中心花键与花鼓的定位台完成预定位，保证盘片与花鼓的同轴度，避免安装偏斜导致制动时蹭碟、制动力矩波动的问题，六颗固定螺丝可以均匀分散制动时的剪切载荷，即使在大力度紧急制动的工况下，也能保证盘片与花鼓连接可靠，不会出现相对位移。盘片的摩擦工作面做了平面度管控，整体厚度均匀，与来令片接触时可以保证全工作面贴合，不会出现局部偏磨导致的制动力跳变。

支撑辐条部分采用了五辐式的镂空结构，在保证盘片整体结构刚度、承受制动时的周向剪切载荷的前提下，尽可能去除了非受力区域的多余材料，降低了盘片自身的转动惯量，减少骑行时花鼓带动盘片转动的额外动力损耗，同时辐条的过渡位置都做了圆弧倒角处理，避免应力集中导致盘片在反复冷热循环、交变载荷作用下出现裂纹。整体安装边界完全兼容市售主流的山地车、公路通勤车碟刹花鼓规格，不需要对原车花鼓做额外改装即可直接替换安装，摩擦面的宽度尺寸也适配常规的树脂、金属烧结来令片，制动时的力矩输出线性可控，捏刹过程中制动力随刹车手柄的行程平稳增长，不会出现突然抱死的情况，兼顾日常骑行的制动安全性与操控手感。盘片边缘做了钝化处理，没有尖锐毛刺，安装和维护过程中不会划伤操作人员，盘面的镂空结构也方便日常维护时观察盘片磨损情况，当摩擦面磨损到极限厚度时可以及时更换，避免制动失效风险。
