槽型光电式西铁传感器三维结构设计

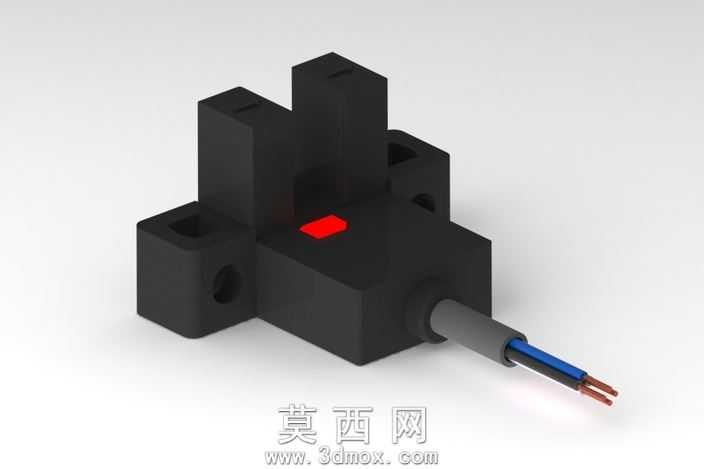

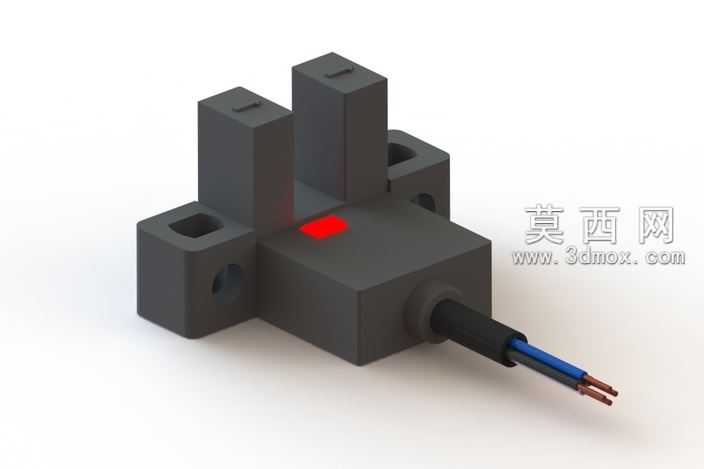

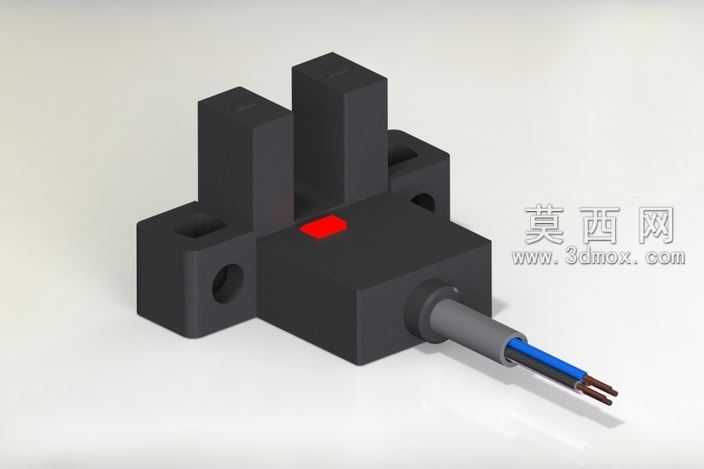

本作品为槽型光电传感器的三维建模设计，整体采用工业级元件的写实建模思路，在三维软件中首先完成主体基座的轮廓搭建：基座为方正的哑光黑色工程塑料材质，建模时先绘制二维草图，通过拉伸命令生成主体块体，两侧对称伸出U型槽的两个对射臂，臂端预留对射镜片的安装槽位，基座两侧设计带安装孔的固定耳，安装孔做沉头处理，还原实物的装配固定结构，建模过程中对所有棱边做0.2mm的微小倒角处理，避免尖锐棱角不符合工业注塑件的生产工艺特征。基座侧面的出线位置做了锥形的线缆防护套建模，防护套采用软质橡胶材质，表面做细微的磨砂纹理处理，线缆部分分为外层黑色绝缘护套、内部两根分别带蓝色、棕色绝缘层的芯线，芯线末端剥出铜质导体，导体部分做金属光泽的材质调整，还原真实的出线结构。U型槽内侧的基座表面设计了红色的状态指示灯区域，建模时做微小的凹陷结构，材质赋予半透明的红色PC材质，模拟通电时的透光指示效果。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出主体的结构轮廓，辅光源补亮暗部避免死黑，背景采用纯白色突出产品本身，材质调整阶段区分不同部件的质感：工程塑料基座设置低反光、高粗糙度的材质参数，橡胶防护套设置更高的粗糙度与弱反光属性，铜质导体设置高金属度、低粗糙度的参数，红色指示灯设置半透明、低粗糙度的透光属性，整体还原实物的工业质感。设计过程中严格参考实物的尺寸比例，确保各部分结构的装配合理性，固定耳的安装孔间距、U型槽的槽宽深度、线缆的直径比例都符合实际工业元件的规格，可直接用于工控设备的装配模拟、方案演示等场景，模型的结构拆分清晰，各部件可单独编辑调整，方便后续根据不同型号的同类型传感器做参数化修改。
