3D打印机集成式防水USB耦合接口

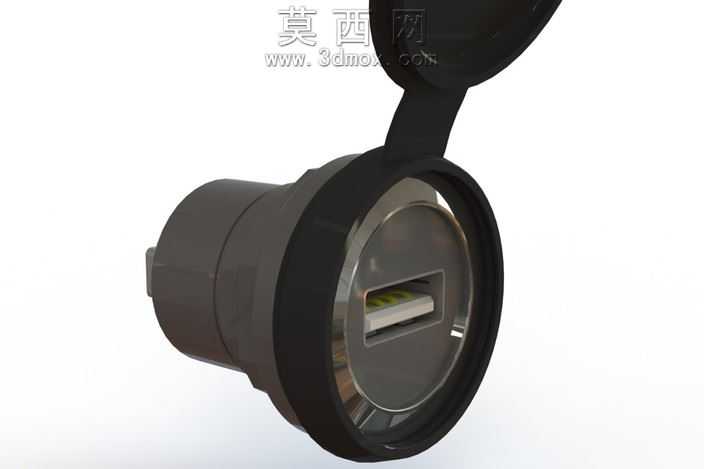

本模型为适配桌面级FDM3D打印机集成安装需求设计的USB耦合接口，整体采用三维参数化建模方式完成全结构绘制，建模过程中严格遵循工业接插件的通用尺寸规范，同时针对3D打印机的机箱安装场景做了专属结构优化。模型主体分为安装基座、接口内芯、防水翻盖三个核心模块，基座外侧设置有环形密封槽，可搭配橡胶圈实现面板安装后的缝隙密封，适配常见的机箱面板开孔尺寸，安装后可与机箱外表面齐平贴合，不会出现突出剐蹭的问题。接口内芯部分完全参照标准USB2.0Type-A接口的尺寸公差绘制，内部的接触弹片、定位卡槽结构均做了细节还原，可保证与常规USB公头的插拔适配性，内芯外围设置有金属质感的装饰压圈，建模时通过曲面倒角处理消除了尖锐棱角，既提升视觉精致度也能避免安装时划伤操作人员。顶部的防水翻盖通过一体成型的柔性连接臂与基座相连，建模时对连接臂的弯折区域做了厚度渐变处理，模拟软胶材质的弯折韧性，翻盖闭合后可完全覆盖接口开口，配合基座上的贴合限位结构，能实现日常使用中的防尘防水效果，适配3D打印机工作时可能存在的粉尘、少量液体泼溅场景。材质渲染阶段，基座与翻盖采用哑光黑色工程塑料质感，还原尼龙或ABS材质的磨砂表面效果，压圈部分做了亮面镀铬的金属材质处理，接口内部的塑料隔层采用浅灰色硬质塑料质感，USB接触片采用镀金金属材质，不同材质的粗糙度、反射参数均做了区分调整，渲染后可清晰呈现各部件的材质差异与结构层次。设计过程中充分考虑了3D打印的集成需求，整体结构无复杂倒扣，除柔性连接臂外其余部件均可通过常规FDM打印工艺直接制作，安装时仅需从机箱外侧插入基座，背部通过卡扣或者螺母即可完成固定，无需额外复杂的安装配件，接口的引脚预留位置也做了对应避让，方便后期焊接接线与打印机主控板连接，整体结构紧凑，占用机箱空间小，同时兼顾了实用性与外观整洁度。
