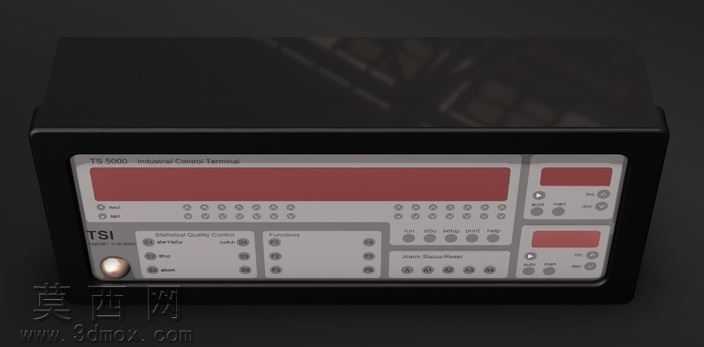

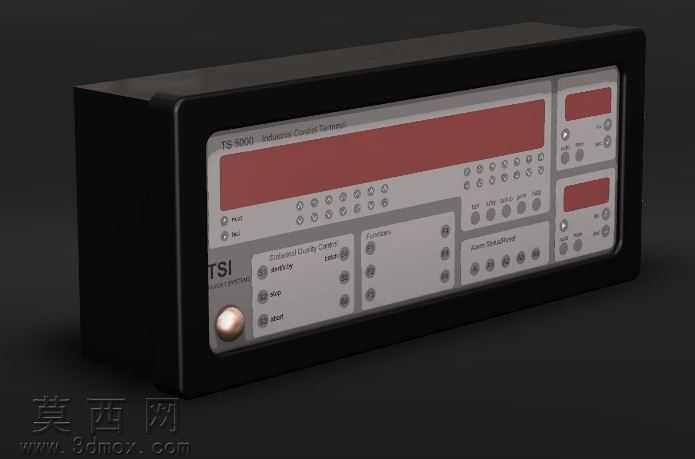

工业控制终端TS5000外观结构三维设计

本作品为工业控制终端TS5000的三维建模设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先依据工业控制终端的常规安装尺寸与功能布局需求，确定整体长方体壳体的基础轮廓，对壳体的边角做符合工业设备安全规范的圆角处理，避免尖锐棱角带来的安装使用风险。建模过程中严格遵循工业人机交互设计逻辑，正面操作区域做分区规划：上方设置长条形主显示区域，两侧对称布置小型副显示窗口，显示区域下方排布多组功能按键组，按键按照功能属性做区块划分，分别对应参数设置、状态切换、功能确认等不同操作需求，每个按键的尺寸、间距都符合工业场景下戴操作手套的触控精度要求，避免误触问题。壳体左下角设置金属质感的电源旋钮，建模时还原旋钮的球面凸起造型与周边的环形标识细节，保证操作辨识度。材质与渲染阶段，为终端外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟工业设备常用的阻燃ABS壳体的哑光质感，避免强光环境下的反光干扰操作视线；正面操作面板赋予浅灰色哑光塑料材质，与黑色壳体形成清晰的视觉分区，显示区域赋予暗红色半透明材质，模拟数码管显示屏未点亮时的滤光片视觉效果，按键区域做细微的凹凸纹理处理，还原实体按键的触感细节，金属旋钮赋予拉丝金属材质，添加细微的环境反射效果提升真实感。结构设计上，壳体采用前后壳扣合的装配结构，预留内部电路板、显示模块、接线端子的安装空间，侧边预留安装固定孔位，适配工业机柜的嵌入式安装需求，整体模型的各个部件都做了可拆分的装配约束，可直接用于后续的结构验证、安装干涉检查以及产品宣传渲染图制作，完整还原了工业控制终端的外观特征与结构细节，符合工业现场控制设备的设计规范与使用需求。
