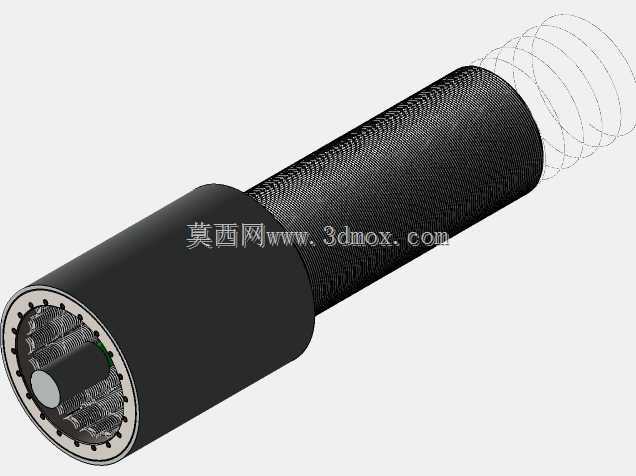

起重机用变幅螺旋传动驱动结构

　　该传动结构主要配套于Dravo系列起重设备的变幅执行端，是实现臂架俯仰角度调整的核心动力传递部件，在港口散货装卸、重型构件吊装这类需要频繁调整作业半径的工况中，承担着将旋转动力转化为直线推拉力的核心作用，直接决定起重作业的覆盖范围与变幅动作的平稳性。从结构设计逻辑来看，整套传动采用大导程变幅螺旋配合内置导向副的布局，螺旋副的啮合段做了加长处理，相比普通等导程螺旋传动，能够在变幅行程的不同区段匹配差异化的传动效率——在臂架接近最大仰角的重载区段，螺旋导程自动收窄提升传动力矩，降低驱动端的负载峰值；在臂架处于小仰角的轻载快行区段，导程放大提升动作速度，兼顾重载输出与作业效率。结构的安装边界做了同轴度适配设计，

　　输入端的法兰连接盘预留了与驱动电机输出轴配合的定心止口，止口公差按H7/k6的过渡配合设计，安装时无需额外做同轴度找正工装，直接通过端面螺栓锁紧即可保证传动同轴度，避免螺旋副受偏载出现异常磨损。传动组件的外壳采用一体化筒体结构，筒体两端分别设置支撑轴承位，靠近输出端的位置加装了防尘密封组件，能够适应港口、货场这类多粉尘、高湿度的作业环境，防止颗粒物进入螺旋啮合面造成磨粒磨损。螺旋副的输出端采用铰接连接结构，铰接孔内镶嵌自润滑铜套，与臂架的变幅铰点直接对接，能够补偿臂架变幅过程中产生的微小角度偏移，避免传动杆承受附加弯曲应力。整套传动的行程范围匹配常规门式、门座式起重机的变幅需求，筒体的外径尺寸适配现有起重设备的安装空间，

　　无需对原有设备的臂架支座结构做大规模改造即可完成替换安装，传动过程中螺旋副的啮合间隙可通过端部的调节螺母进行微调，长期使用出现磨损后无需整体更换部件，仅需调整间隙即可恢复传动精度，降低设备运维的配件成本。在实际运行过程中，该传动结构具备反向自锁特性，当驱动端停止动力输出时，螺旋副能够自行锁止当前位置，无需额外加装制动抱闸机构即可避免臂架出现自行滑移的风险，提升变幅作业的安全冗余。
