深沟球滚动轴承精密结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:429448
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计
  • 深沟球滚动轴承精密结构设计

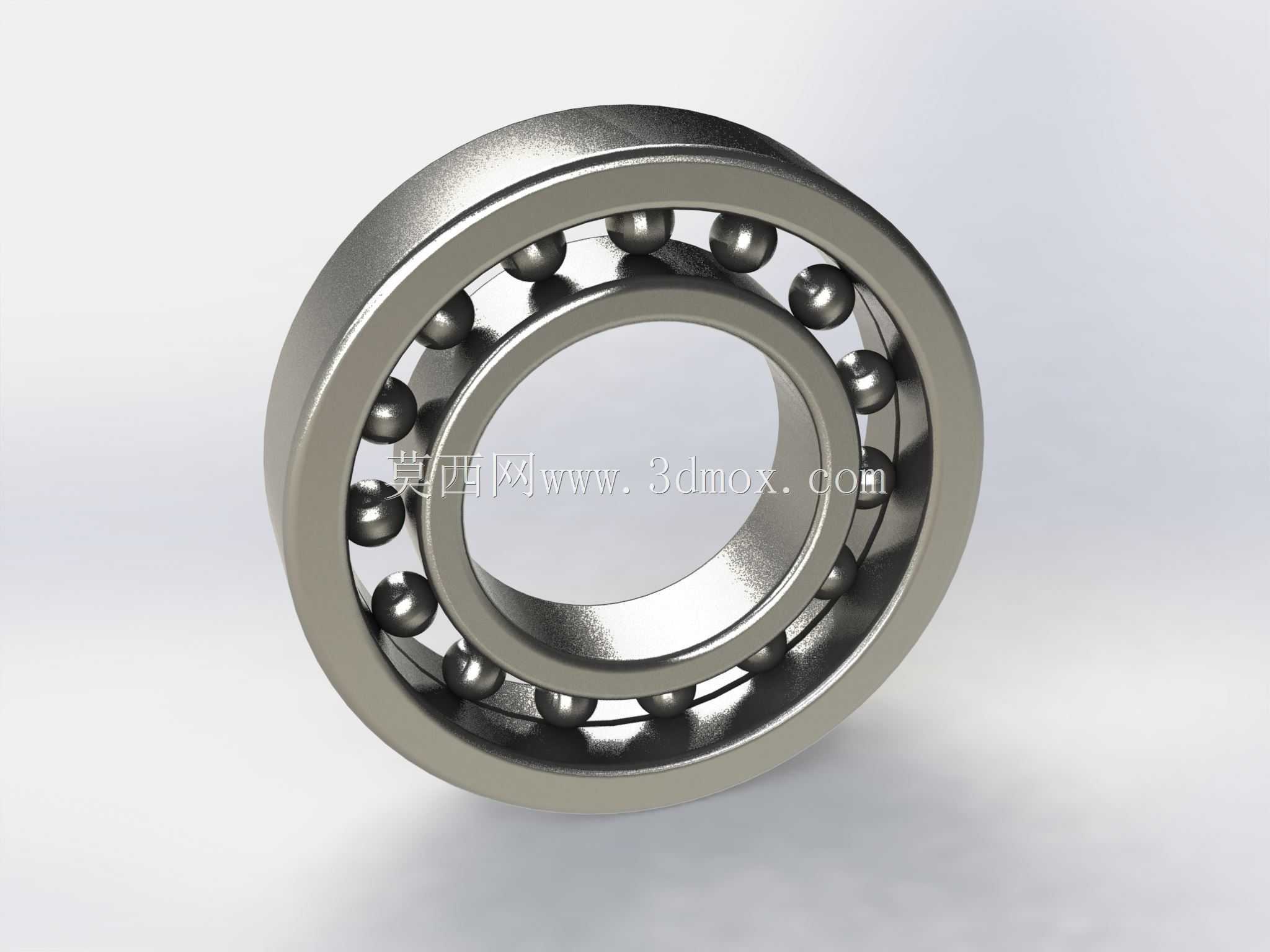

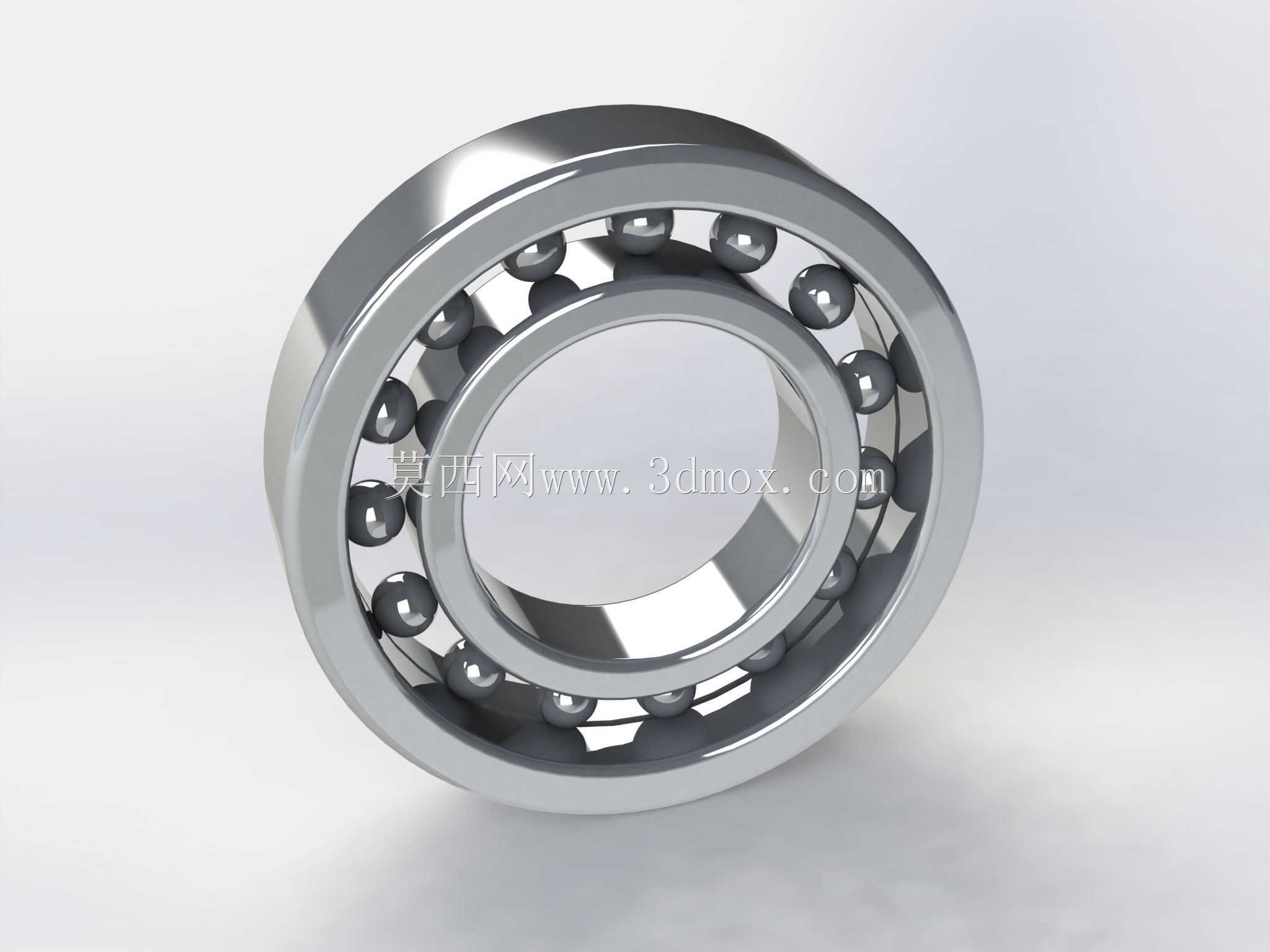

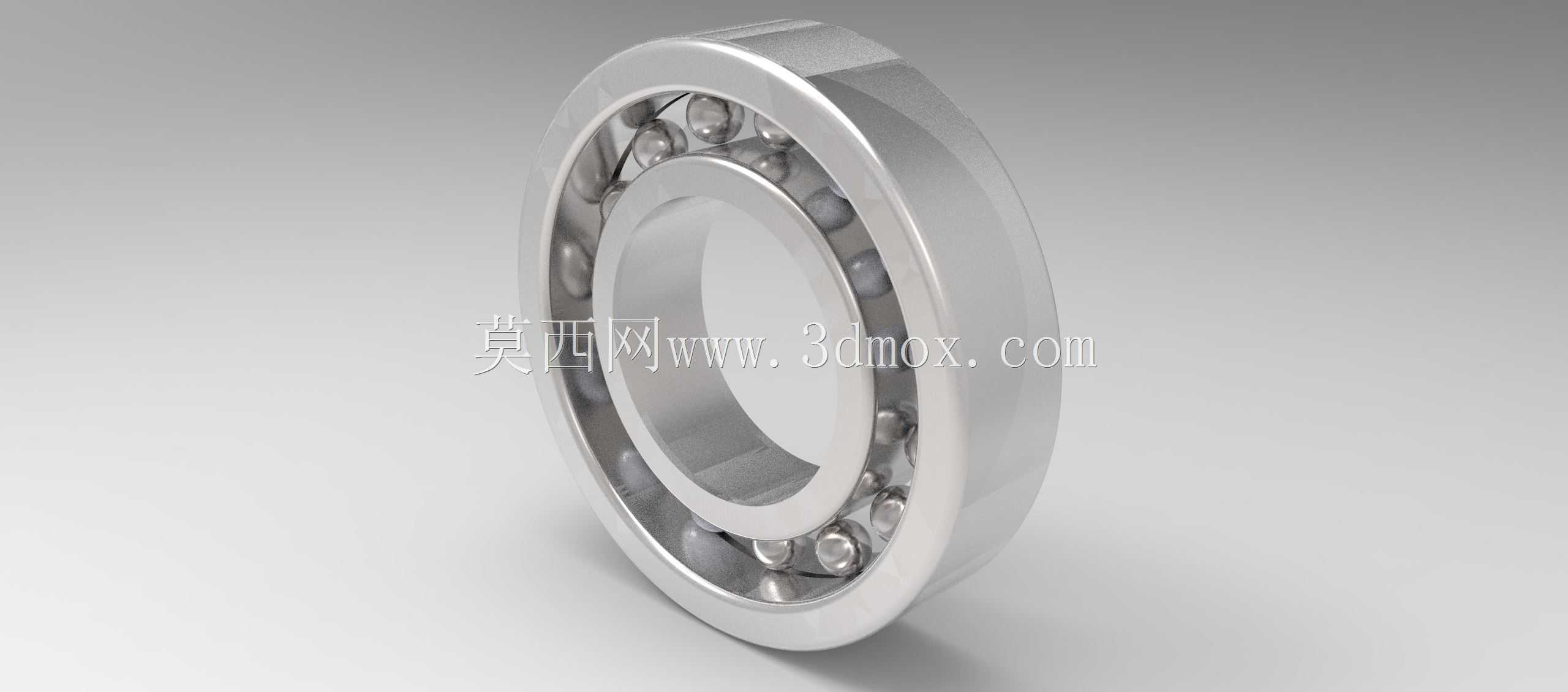

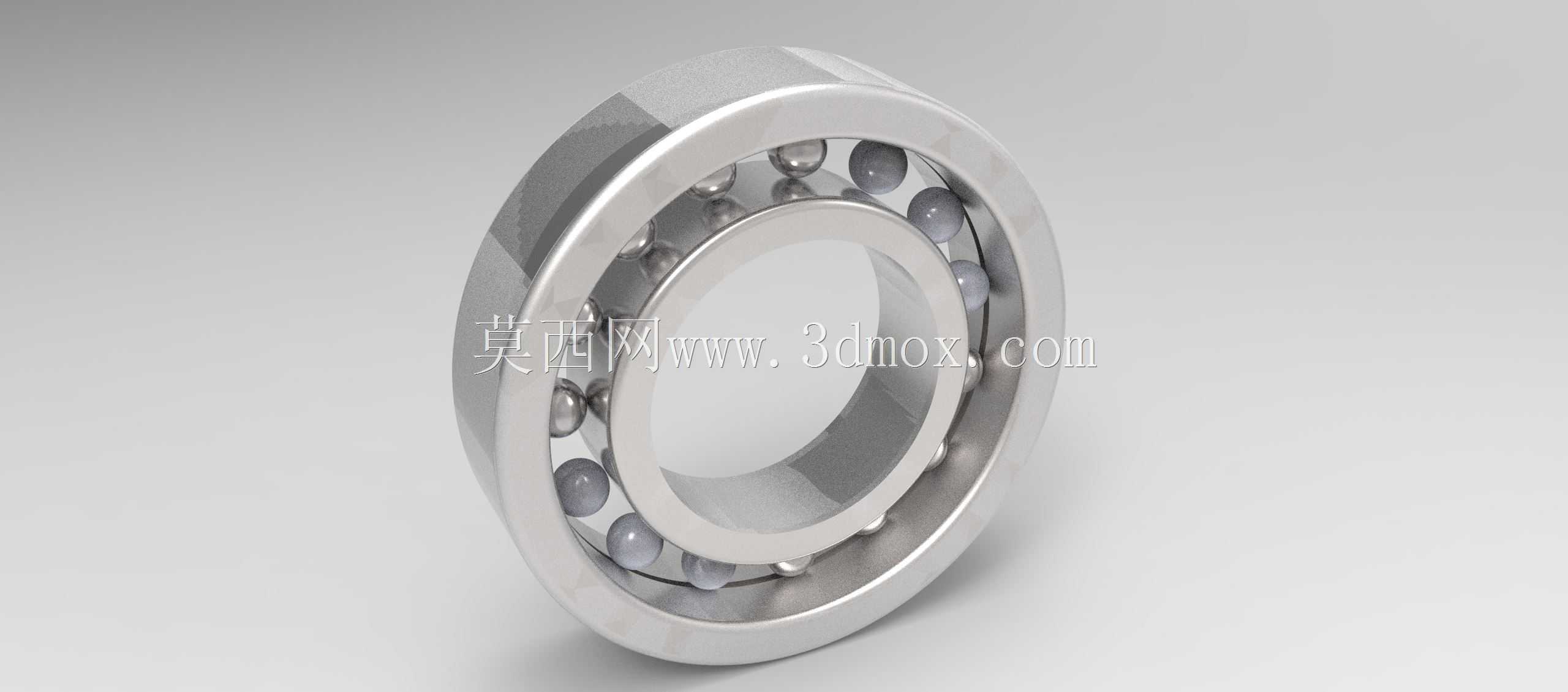

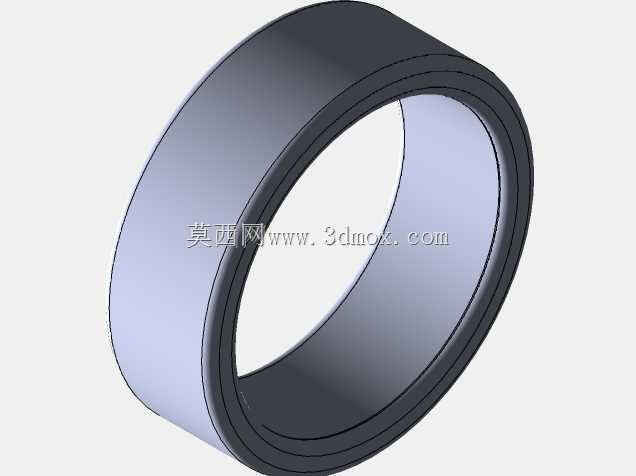

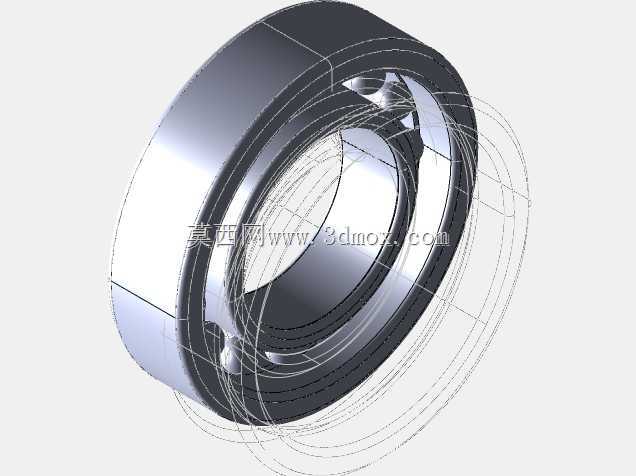

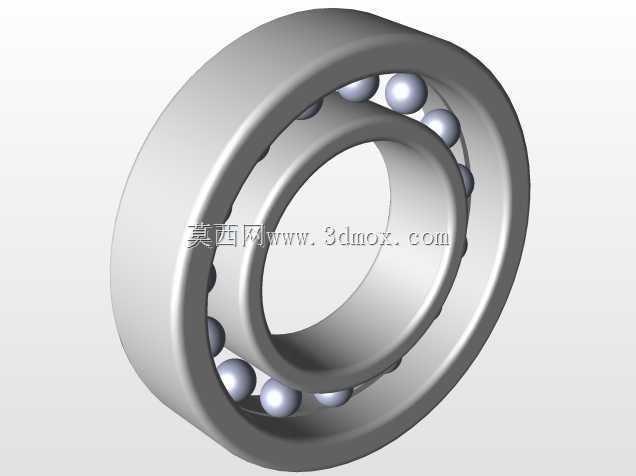

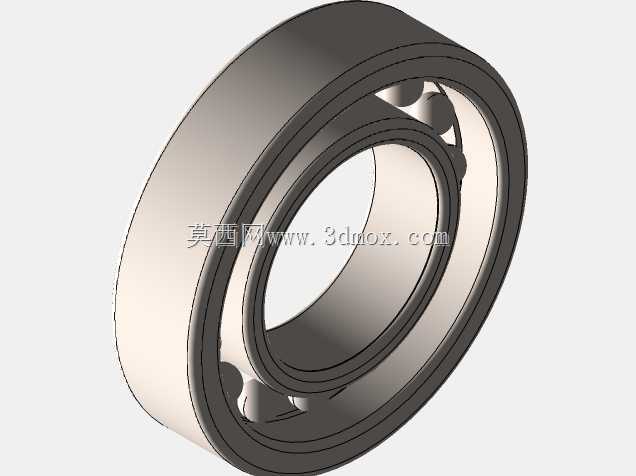

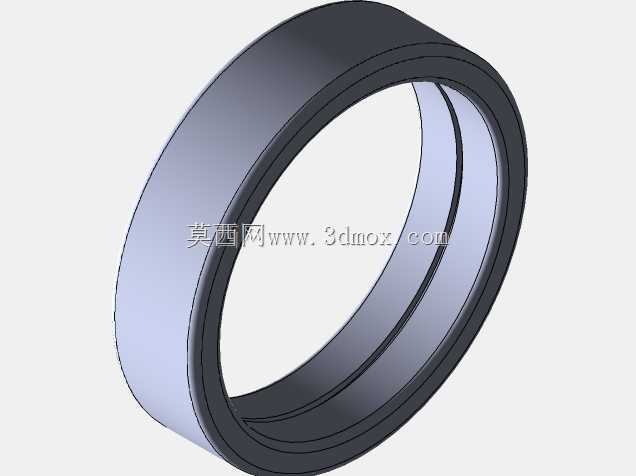

  作为旋转传动系统里的核心支撑部件,这类深沟球轴承的应用场景覆盖了绝大多数需要降低轴系摩擦阻力的工业设备,从小功率电机输出端、机床主轴支撑位,到输送线辊筒、家用机电产品的旋转部位,都能见到同结构产品的身影。它的核心功能是在承担径向载荷的同时,可适配一定比例的轴向载荷,将轴运转过程中的摩擦系数控制在极低区间,减少动力传输过程中的无谓损耗,同时约束轴与轴承座之间的轴向、径向窜动量,保证轴上零件的回转精度符合设计要求。从结构设计逻辑来看,该类轴承的内外圈滚道采用圆弧型深沟结构,滚道曲率半径略大于钢球直径,既保证钢球在滚道内滚动时的接触应力分布均匀,也预留了微小的间隙适配安装过程中的轻微不对中量,避免过定位导致的运转卡滞。

  保持架采用兜孔式结构,均匀分隔每一粒钢球,防止钢球在运转过程中相互接触碰撞,同时引导钢球在滚道内有序滚动,降低滚动过程中的摩擦与发热。在安装边界设计上,这类轴承的外径与轴承座孔采用基轴制过渡配合,内圈与旋转轴采用基孔制过盈配合,配合公差的选取需要根据实际载荷大小、转速高低做对应调整:重载高转速工况下适当提升配合紧度,轻载低速工况可适当放宽配合公差方便拆装。设计建模过程中需要重点关注滚道的曲率中心偏移量、钢球的组配直径差、保持架的兜孔间隙这些细节参数,钢球直径差过大会导致单颗钢球受载过大提前失效,兜孔间隙过小会导致保持架与钢球摩擦加剧,间隙过大则无法起到有效分隔钢球的作用。外形尺寸上严格遵循通用安装尺寸规范,

  同型号产品可实现跨品牌互换,不需要对配套的轴、轴承座安装位做二次修改,降低设备维护过程中的备件替换成本。实际选型过程中,需要根据轴系的额定动载荷、极限转速、预期工作寿命计算所需的轴承额定载荷参数,同时结合安装空间的径向、轴向尺寸约束选定对应规格,避免出现选型过小导致早期疲劳点蚀,或是选型过大造成安装空间浪费、成本抬升的问题。建模时还原的钢球与滚道接触角、内外圈挡边高度,也直接对应产品实际可承受的轴向载荷上限,挡边高度不足会导致轴向载荷作用下钢球脱出滚道,接触角设计偏差则会导致实际承载能力与设计值出现明显偏差。
