轨道车辆菱形构架转向架结构设计

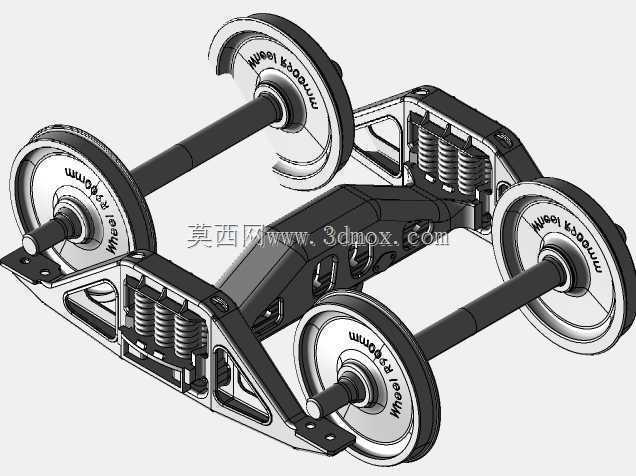

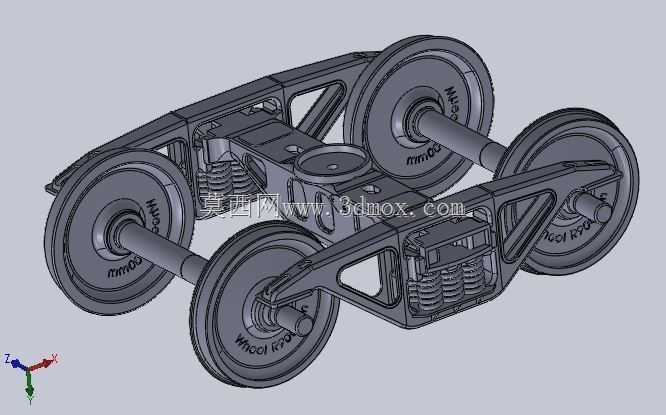

　　该菱形构架转向架主要应用于轨道工程车辆、厂内专用轨道运输设备的走行系统，承担整车承载、走行导向、振动缓冲的核心功能，是轨道类设备走行部的核心承载部件。构架采用菱形焊接结构设计，相比传统H型构架，菱形结构在曲线通过时可获得更小的回转阻力，适配小曲率半径的厂内轨道、矿山专用轨道线路，减少轮缘与钢轨的侧向磨耗，延长轮对与轨道的使用寿命。

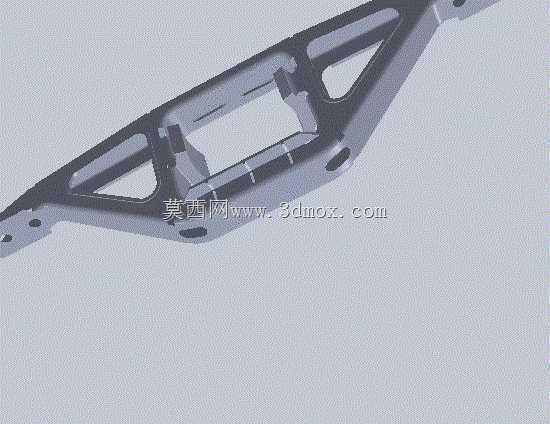

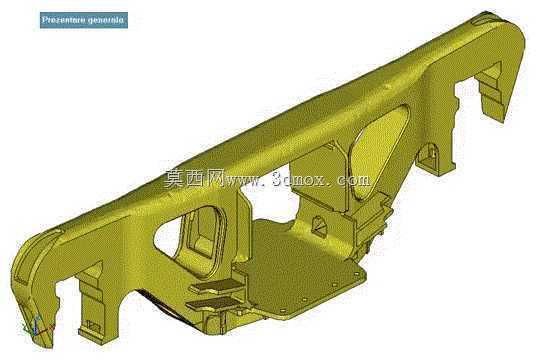

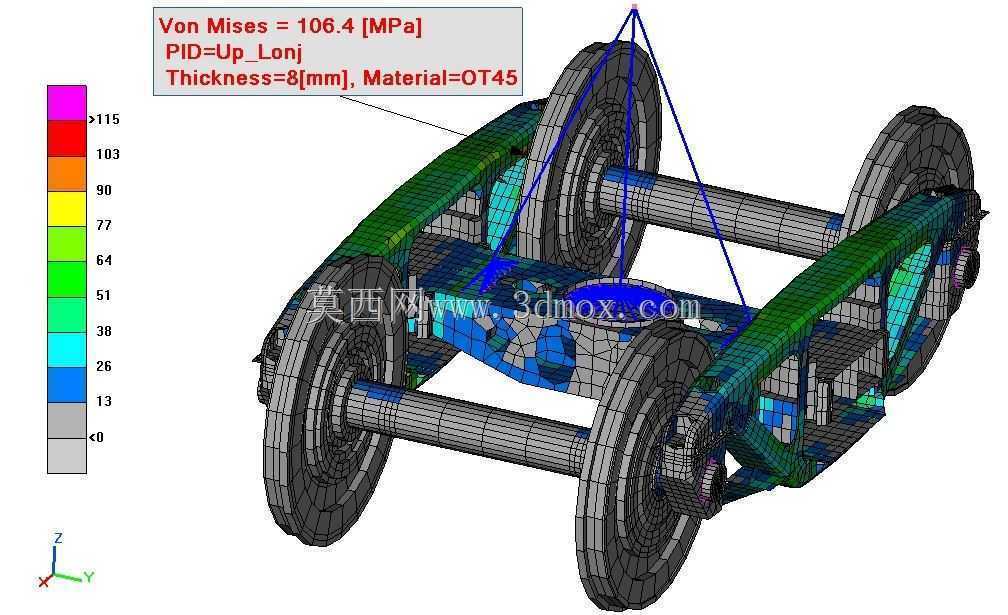

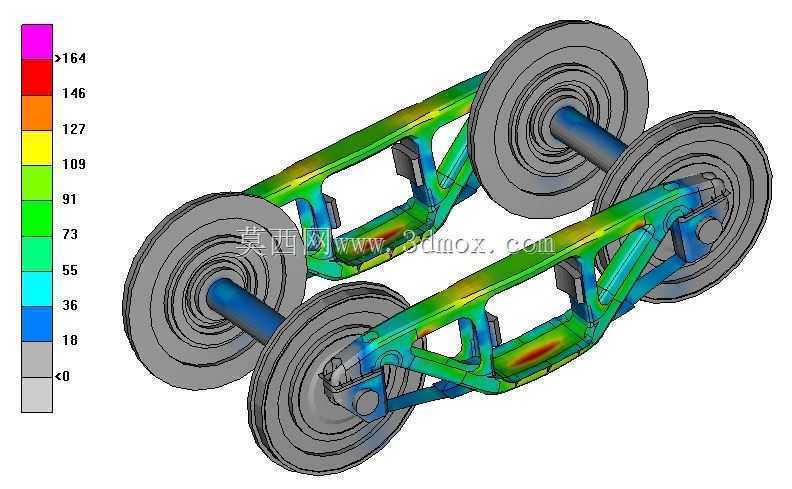

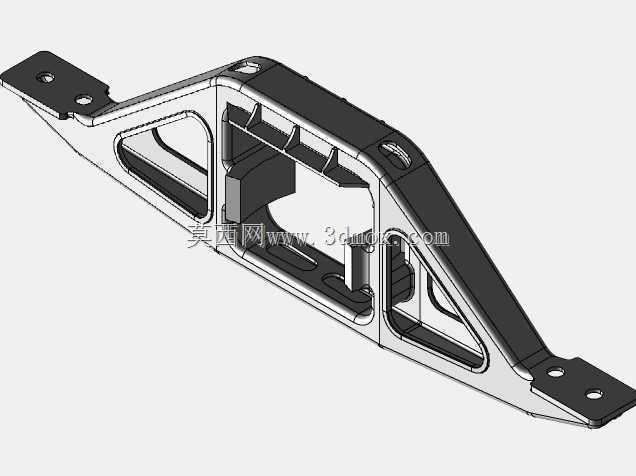

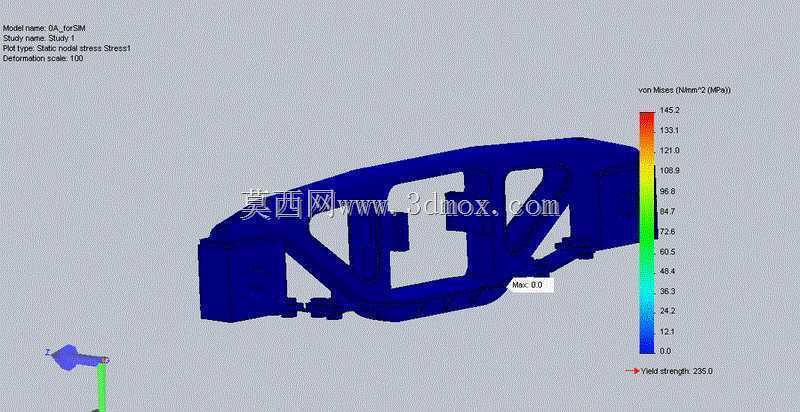

　　设计阶段优先考虑载荷传递路径的合理性，整车垂向载荷通过心盘位置传递至构架横梁，再通过侧梁分散至两侧轴箱弹簧位置，最终均匀传递至两组轮对，避免局部应力集中；构架侧梁采用箱型焊接截面，在保证整体抗弯抗扭刚度的前提下，通过局部开孔实现结构轻量化，降低转向架的簧下质量，提升运行平稳性。一系悬挂采用圆柱螺旋弹簧结构，布置在轴箱与构架侧梁之间，可过滤轨道接缝、轨面不平顺带来的高频振动，减少振动向车体上部的传递，适配中低速轨道运输场景的减振需求。

　　轮对采用压装式整体结构，车轴与车轮过盈配合保证连接可靠性，车轮轮缘尺寸符合窄轨轨道设备的适配要求，安装时需保证左右轮对的内侧距符合轨道轨距的公差要求，构架两侧的轴箱定位面同轴度需控制在合理公差范围内，避免运行中出现轮对偏磨、轴承受力异常的问题。该转向架的安装边界以心盘安装面为核心接口，可适配不同上部车体的连接需求，旁承位置预留调整间隙，可根据实际载荷情况调整旁承间隙，保证转向架回转灵活性与运行稳定性的平衡。

　　结构设计中充分考虑了部件的可维护性，弹簧位置预留拆装空间，轮对轴箱端盖位置预留检修操作空间，日常维护时可直接对轴箱润滑点进行注油操作，无需拆解整体构架；构架各焊缝位置均做圆弧过渡处理，减少焊接应力集中，关键承载位置做加强筋补强，满足长期重载运行的结构强度要求。
