多关节可调式联动机械臂结构设计

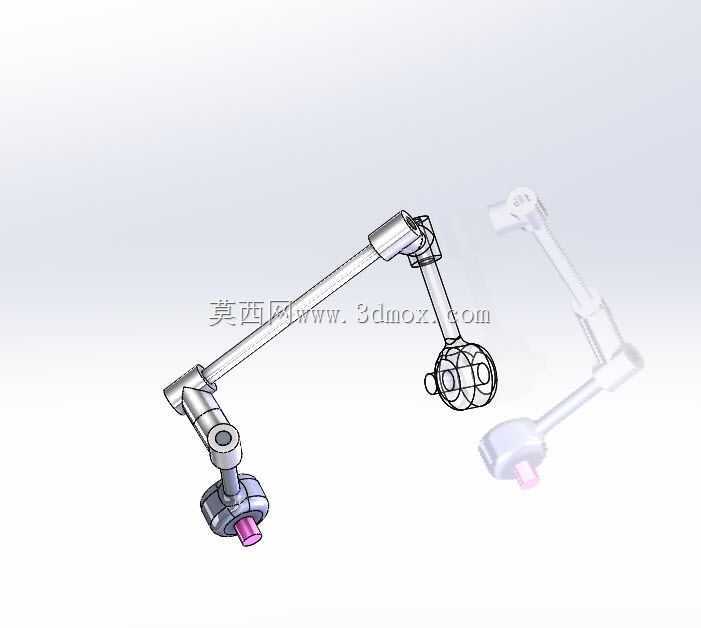

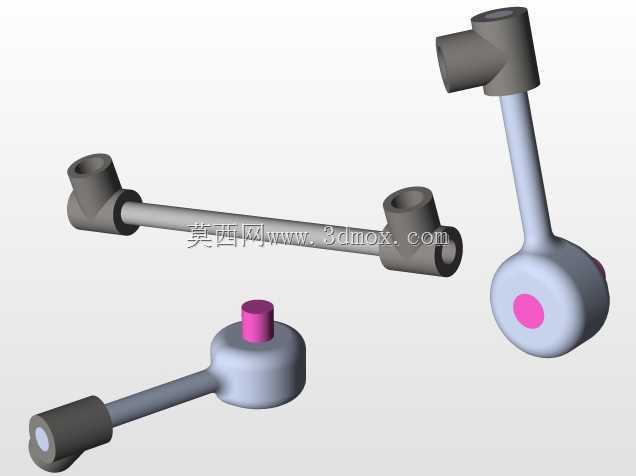

　　这款多关节联动臂结构，最初的设计出发点是解决小空间内多自由度姿态调整的需求，常见于桌面级检测工位、小型装配辅助工装、实验台架的定位支撑场景，区别于重载工业机械臂，它更偏向轻载、手动快速调节的使用场景，不需要配套伺服驱动与控制系统，依靠关节处的阻尼结构或者锁紧件就能完成任意姿态的固定，适配单人操作的快速调整需求。从结构组成来看，整臂采用三段式杆体设计，每段杆体之间通过十字铰接关节连接，可实现水平方向回转与垂直方向俯仰的复合运动，相邻关节的转动范围做了机械限位设计，避免过度转动导致的管线缠绕或者结构干涉，臂体本身采用空心圆管结构，在保证整体结构刚性的前提下尽可能降低自重，减少关节处的承载负荷，长时间悬停也不会出现臂体下垂的问题。

　　末端的连接座做了镂空球铰结构，可实现末端安装件的小角度自适应微调，不管是搭载小型检测探头、工装夹具还是辅助照明组件，都能快速调整到目标工作角度，不需要额外加装角度调节附件。底座部分采用带定位凸台的法兰式安装结构，可直接固定在工作台面、设备侧壁或者移动支架上，安装孔位采用通用的孔距设计，适配市面上多数标准工装台的安装孔位，不需要额外做安装面的二次加工。设计过程中优先考虑了关节处的磨损问题，铰接位置预留了润滑脂加注间隙，配合耐磨衬套使用，可在长期反复调节的工况下降低转动副的磨损量，延长整体结构的使用寿命，臂体表面做了阳极氧化处理，兼顾防锈性能与外观质感，在实验室、洁净车间这类对环境整洁度有要求的场景也能适用。

　　整臂完全展开时的水平覆盖半径可根据杆体长度灵活调整，折叠状态下可收拢到很小的体积，不占用过多工位空间，关节处的锁紧旋钮采用大尺寸防滑设计，操作人员戴劳保手套也能快速完成锁紧与松开操作，不需要额外借助工具。在实际使用中，这类联动臂结构也常被改造成设备操作面板的支撑臂、焊枪的辅助定位支架、喷涂工位的喷头固定架，通过更换末端的连接接口，就能适配不同的搭载需求，结构本身的模块化设计也让后期维护更换零件更加便捷，某一段杆体或者关节出现损坏时，不需要更换整臂，只需要拆解对应位置的铰接销轴就能完成零件替换，降低了后期的维护成本。
