柴油机燃油喷射用喷油器结构设计

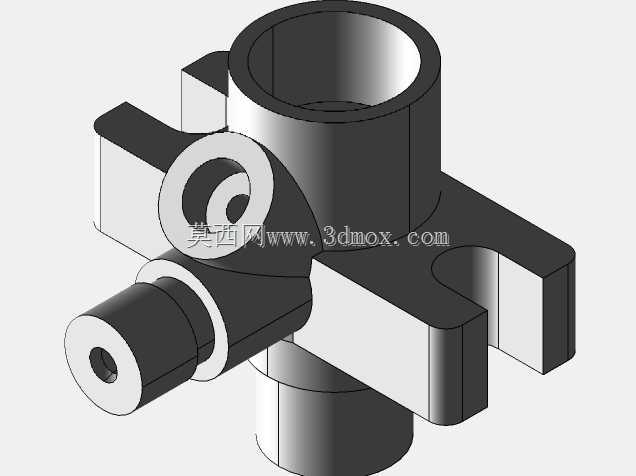

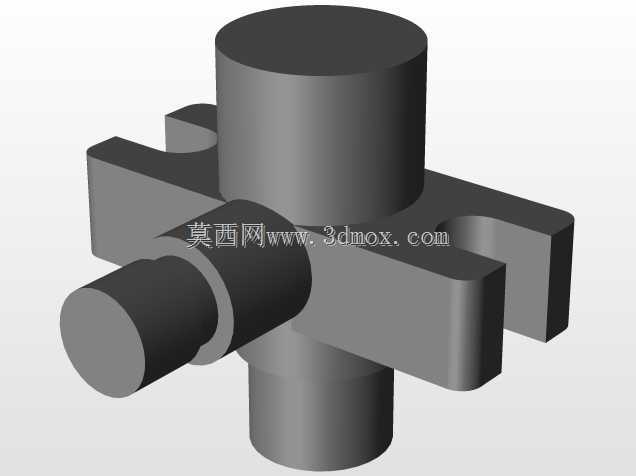

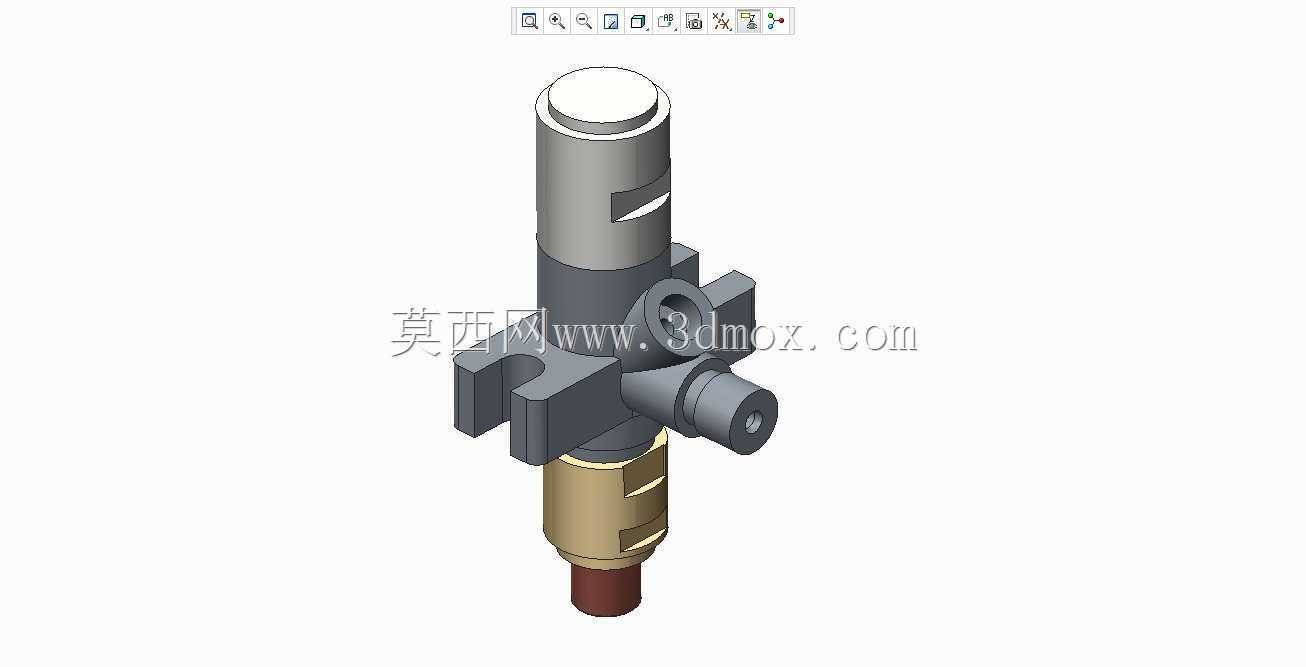

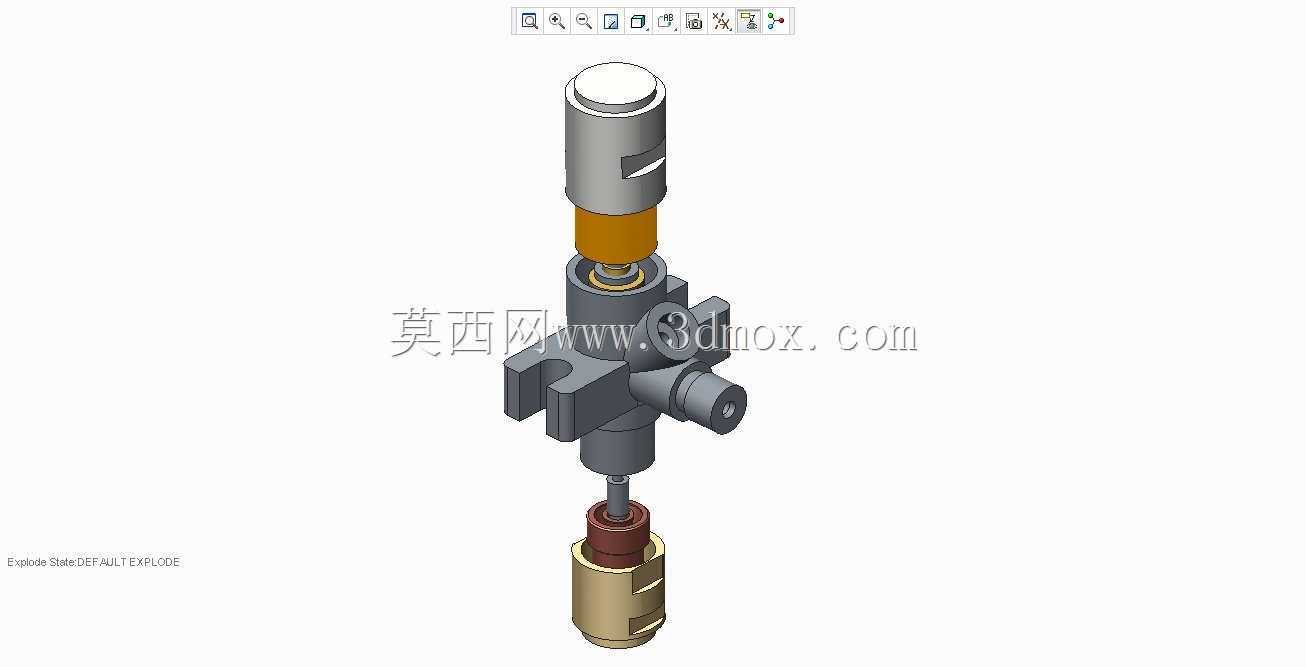

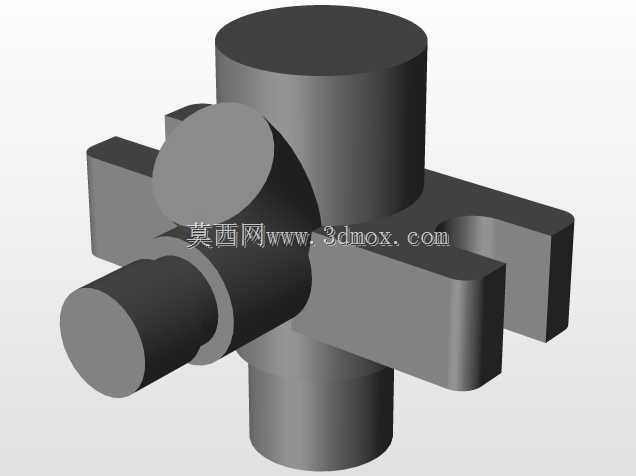

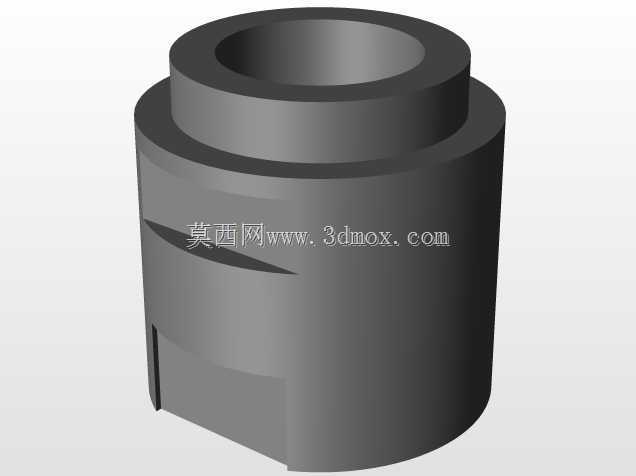

　　这款喷油器是内燃机燃油供给系统的核心精密部件，主要适配中小功率直喷式柴油机，可直接安装在气缸盖的喷油器安装孔位内，安装时需保证喷油嘴伸出缸盖底面的高度符合燃烧室匹配要求，避免伸出过长导致热负荷过高，或伸出过短造成燃油喷束落点偏移。从结构设计来看，整体采用同轴阶梯式布局，自上而下分为调压弹簧腔、进油定位段、密封安装段、喷油嘴段四个功能区域，各段外圆尺寸依次递减，既满足不同功能段的结构强度需求，也适配气缸盖安装孔的阶梯式加工特征，安装时通过上部的定位凸台与缸盖定位槽配合，保证喷油嘴喷孔的周向角度与燃烧室形状精准匹配，避免喷束碰壁造成燃油积碳。进油接口采用侧置式外螺纹接头，与高压油管的连接密封采用60度锥面配合，

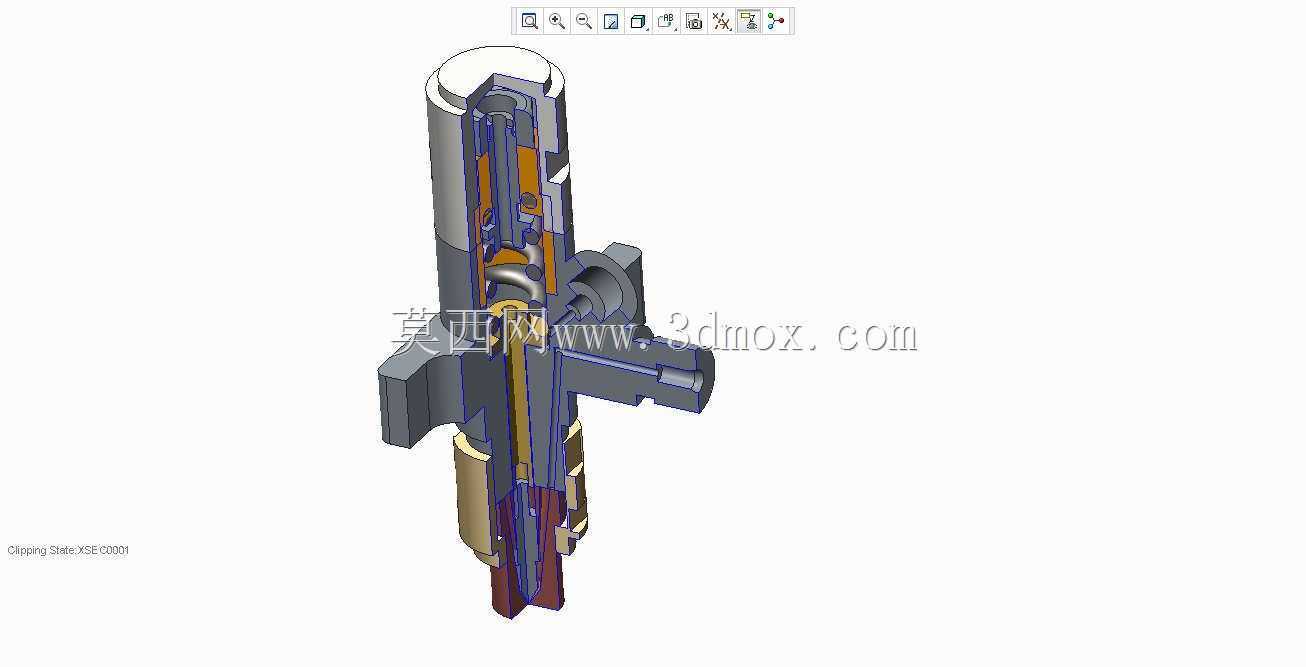

　　无需额外密封垫片即可承受100MPa以上的高压燃油冲击，避免高压燃油泄漏。内部核心的针阀偶件采用间隙配合设计，配合间隙控制在1-3微米之间，既保证针阀上下运动的灵活性，又能避免高压燃油从配合间隙处过量泄漏，针阀的开启压力通过上部的调压弹簧预紧力控制，可通过调整垫片厚度改变弹簧预压缩量，实现不同开启压力的标定，适配不同压缩比的柴油机需求。喷油嘴头部的喷孔采用多孔式布局，喷孔直径与数量根据柴油机排量与功率标定匹配，燃油通过喷孔时被高压剪切雾化成细小油粒，与缸内压缩空气充分混合形成可燃混合气，保证燃烧效率。上部的回油通道可将针阀偶件泄漏的少量燃油导回油箱，避免调压弹簧腔内部积油造成压力异常，影响针阀正常开启。在实际工况中，

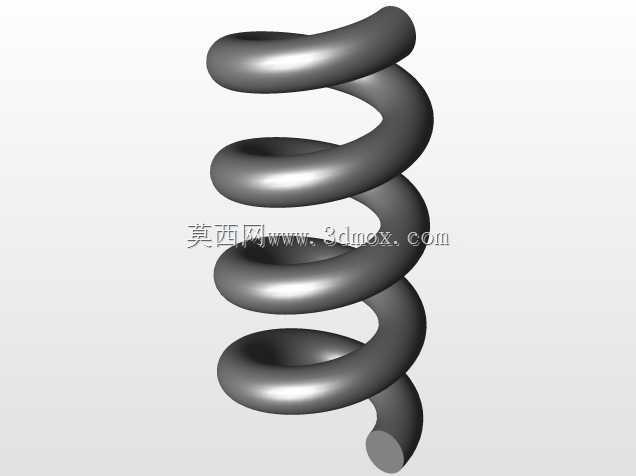

　　喷油器长期承受缸内高温燃气冲刷与高压燃油反复冲击，设计时各部件选用不同材质匹配工况：针阀与针阀体采用高速工具钢制造，经热处理后硬度达到HRC62以上，保证耐磨性能与抗冲击能力；壳体采用合金结构钢模锻成型，经调质处理保证整体强度与抗变形能力；调压弹簧采用优质弹簧钢制造，经强压处理避免长期工作后弹力衰减。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，尤其是针阀与针阀体的配合面、密封锥面的同轴度、粗糙度要求都做了明确设定，可直接用于后续的工程图生成与加工工艺编制，也可作为柴油机燃油系统匹配设计的参考模型，用于不同机型的喷油器选型与安装干涉检查。
