铰接式角度调节连接五金构件

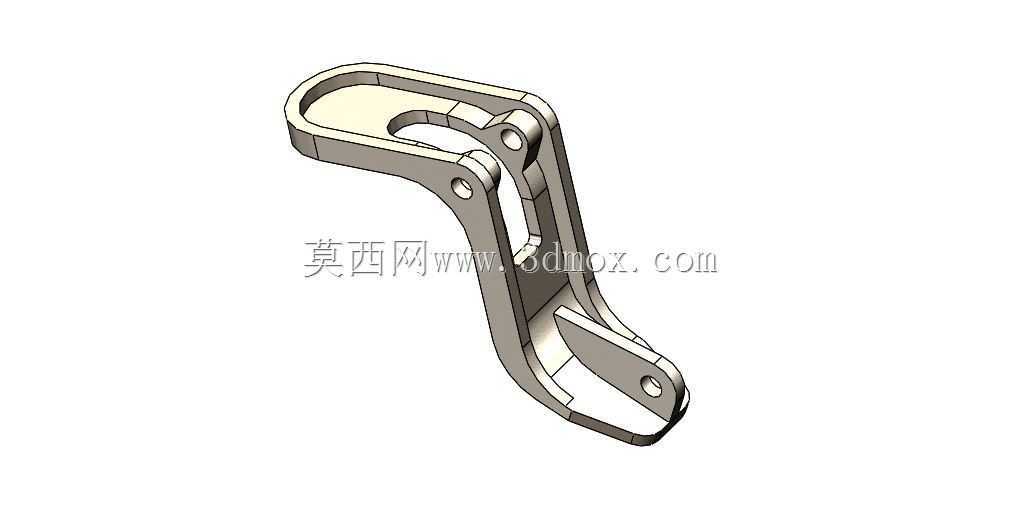

　　这类铰接式角度调节构件，常应用在需要反复调整开合角度、且调整后需保持相对位置的工装夹具、小型设备舱门支撑、便携折叠器械的连接部位，日常在车间的非标工装治具、户外便携作业支架、小型设备的检修门支撑结构上都能见到这类结构的身影。从结构设计来看，构件采用分体铰接布局，主体为长条形承力臂，一端设置铰接转轴孔，通过销轴与配套的活动压片连接，活动压片可绕转轴实现一定角度的摆动，另一端同样设置安装孔位，用于和待连接的两个部件分别固定，铰接位置的接触面做了贴合限位设计，当调整到目标角度后，可通过配套的紧固件锁紧，避免受力后出现角度滑移。设计过程中优先考虑了铰接部位的耐磨性能，转轴孔位预留了衬套安装的余量，长期反复转动也不会出现孔位磨损失圆的问题，

　　承力臂的截面采用了带加强筋的槽型结构，在控制整体重量的前提下，提升了臂身的抗弯曲、抗扭转载荷能力，避免承受侧向力时出现臂身变形。安装边界上，构件整体为扁平式布局，铰接转动时的外轮廓扫掠空间经过优化，不会和周边相邻的零部件产生运动干涉，两端的安装孔位采用通用的圆孔设计，适配常规的螺栓紧固件，不需要额外加工定制特殊连接件就能完成装配。实际使用中，这类构件可以替代固定角度的连接支架，不需要针对每个角度单独加工对应的连接片，通过铰接结构就能实现一定范围内的无级角度调整，在小批量非标设备制作、工装改型的场景下，能大幅减少零件加工的种类，降低装配调试的难度。构件的活动压片和主臂的贴合面做了微角度的齿面防滑处理，锁紧后两个接触面可以紧密咬合，即使承受一定的振动载荷，也不会出现角度松脱的问题，臂身的边缘都做了倒角处理，装配过程中不会划伤操作人员，也不会和相邻的线缆、软管产生刮蹭。
