机加工夹持用固定式虎钳结构设计

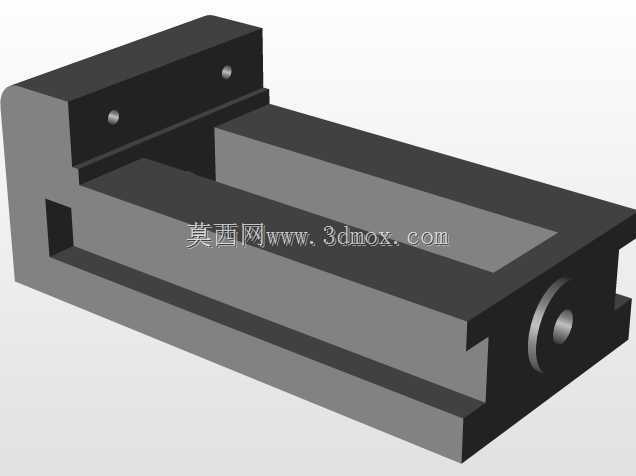

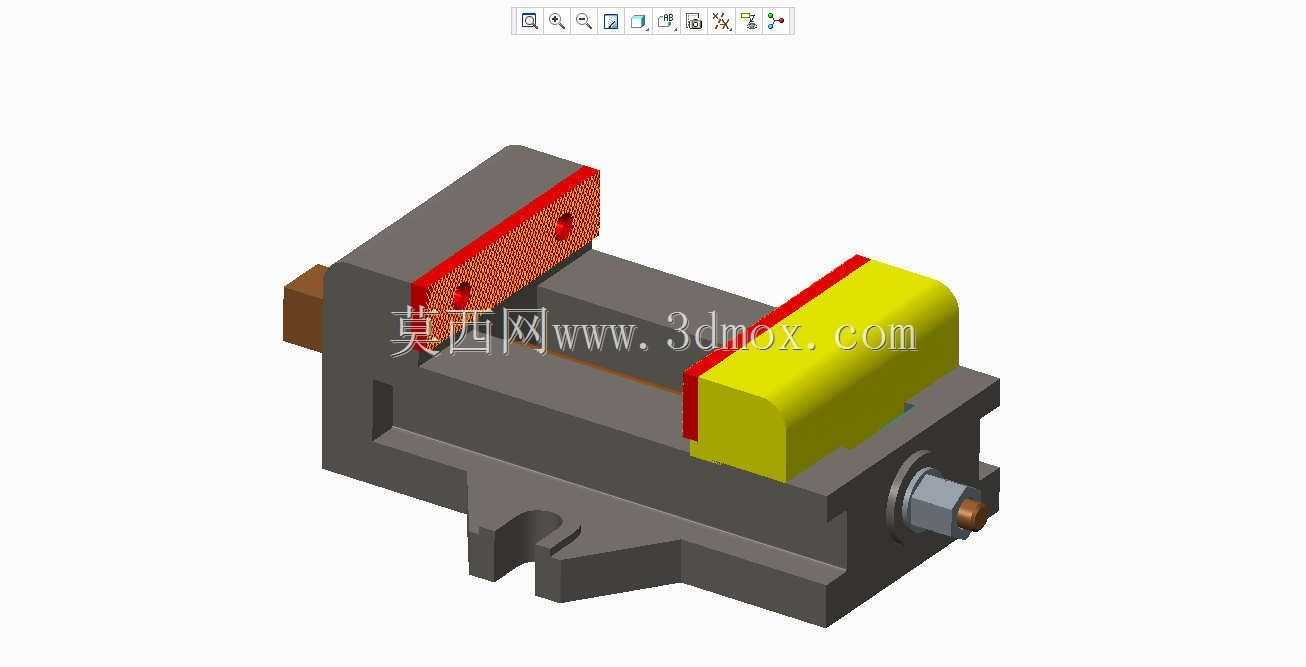

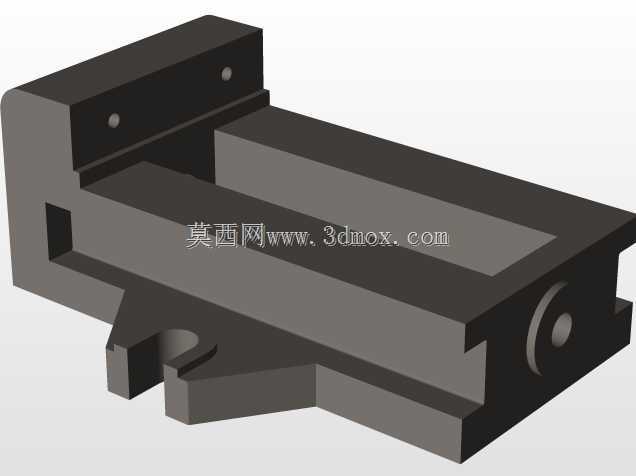

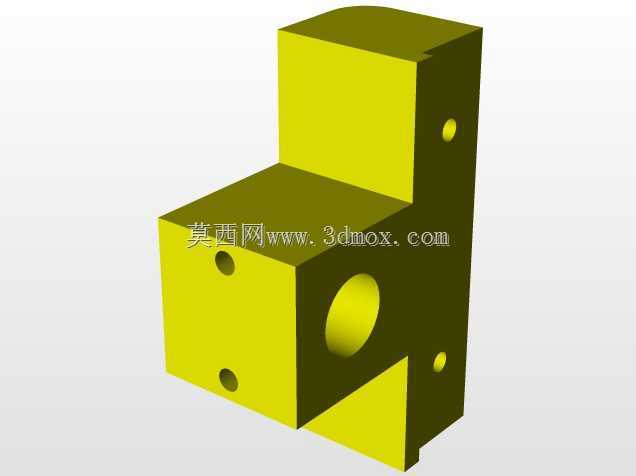

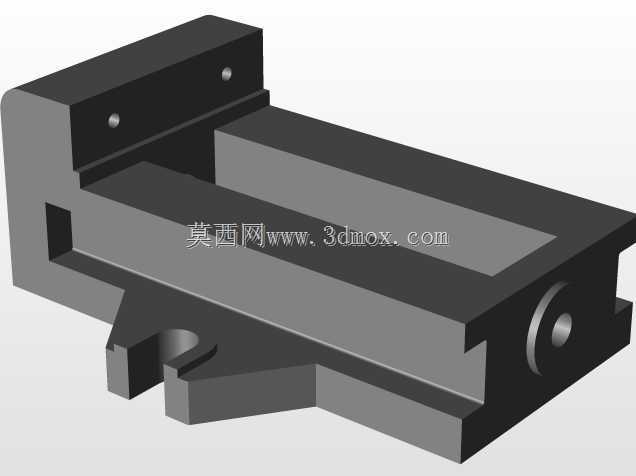

　　这款虎钳是面向机加工、钳工装配场景设计的夹持类工装，核心作用是在铣削、锉削、工件修配、零件装配工序中提供稳定的工件夹持力，避免加工过程中工件出现位移、振颤，保障加工精度与操作安全。从结构设计逻辑来看，整体采用固定式基座布局，基座底部预留了与机床工作台、钳工台匹配的安装定位结构，可通过T型螺栓直接固定在标准工作台上，安装边界适配多数常规中小型加工台的T型槽间距，无需额外制作转接板即可完成装夹固定。活动钳身与固定钳身的配合采用燕尾导轨导向结构，导向间隙可通过侧边的调节镶条进行微调，长期使用出现磨损后也能通过调整镶条进给量恢复配合精度，避免钳身窜动影响夹持同轴度。钳口部分采用可拆卸式设计，钳口工作表面加工有交叉网纹，能够在夹持毛坯件、

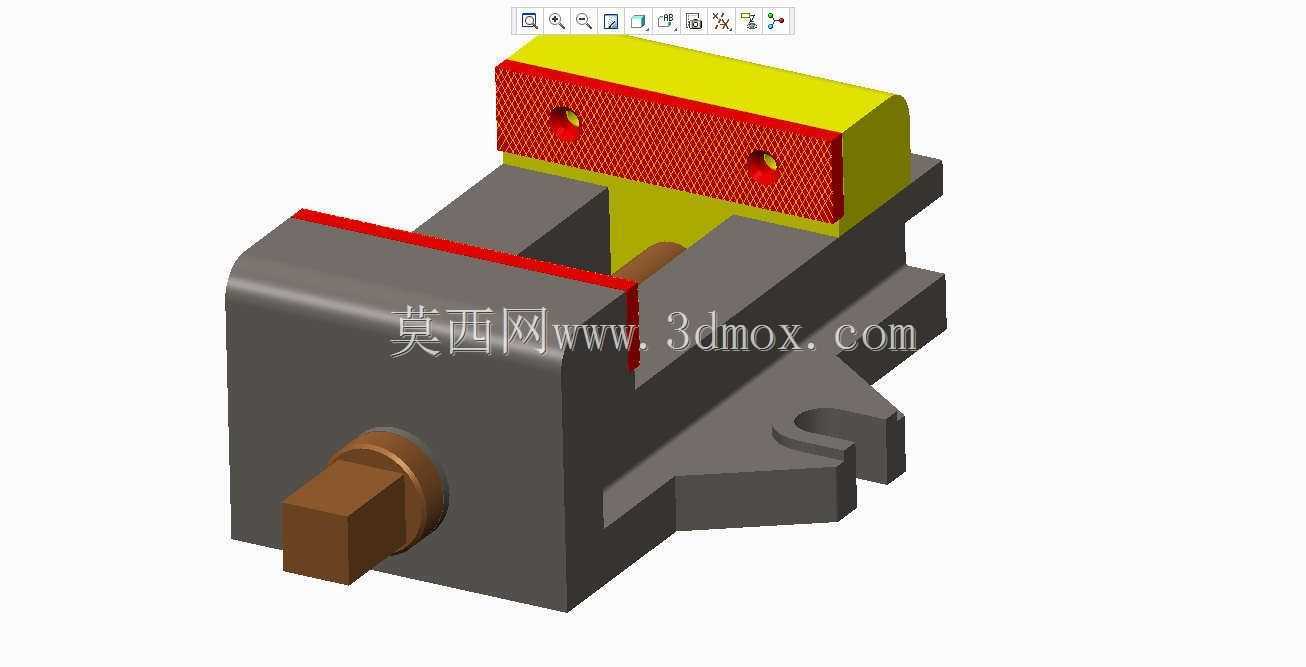

　　硬金属工件时提供足够的摩擦力，防止工件受切削力时打滑；针对精加工工件，也可更换为带铜质、铝质垫片的软钳口，避免夹伤工件已加工表面。传动部分采用方形传动螺杆结构，螺杆端部的方头适配标准扳手，操作时可通过转动扳手带动活动钳身沿导轨进给，进给行程覆盖常规中小型零件的夹持尺寸范围，可满足从薄片状小零件到块状中型零件的夹持需求。从实际应用场景出发，这款虎钳既可以布置在普通钳工台用于手工修配、划线工序的工件固定，也可以安装在小型铣床、钻床的工作台上，作为轻型切削加工的配套夹具使用。整体结构没有冗余的复杂部件，日常维护仅需定期在导轨、螺杆配合面加注润滑脂即可，故障率低，夹持力稳定，能够适配多数常规机械加工、维修装配场景的夹持需求。

　　设计过程中充分考虑了操作便利性，钳身的开合行程控制在合理区间，操作人员转动扳手时的进给手感顺畅，不会出现卡滞、空程过大的问题；固定钳身与活动钳身的钳口平面平行度经过结构校核，夹紧工件时能够保证钳口与工件表面均匀接触，不会出现局部应力集中导致的工件变形问题。基座的整体重心偏低，安装固定后整体刚性充足，在承受常规铣削、钻削的轴向、径向切削力时不会出现翘曲、晃动，能够为加工过程提供稳定的支撑基础。
