壁挂式金属电气开关防护箱体结构

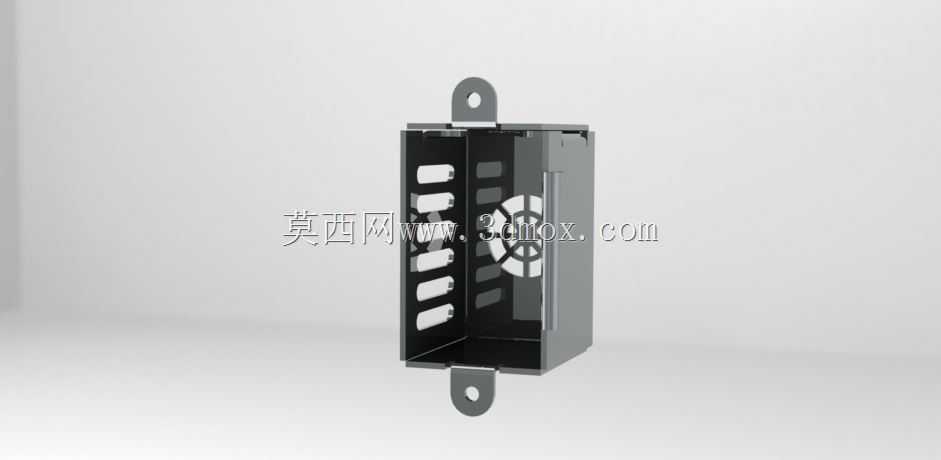

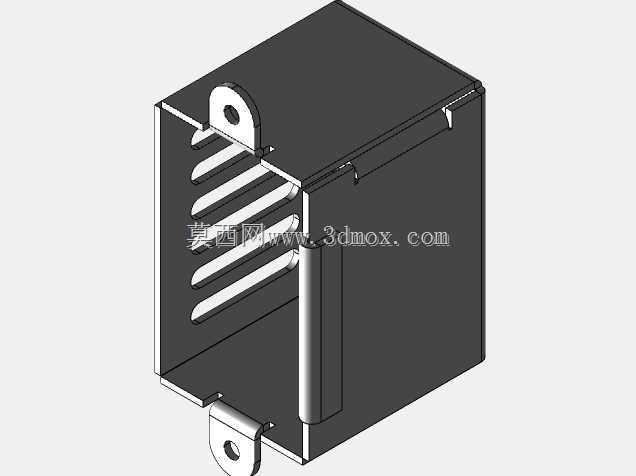

　　这款壁挂式金属开关箱体，主要面向低压配电末端的支路开关防护场景，常见于工业车间工位旁配电、小型设备配套电气安装、民用建筑公共区域支路配电等场景，用来容纳小型断路器、接线端子等低压电气元件，避免元件外露引发触电风险，同时阻挡粉尘、飞溅碎屑接触带电部件，提升配电回路的运行安全性。从结构设计来看，整体采用薄金属板弯折拼接成型，箱体主体为单侧开口的长方体腔体，开口侧预留了门板安装的配合位，腔体内部侧壁冲压有连续的卡槽凸台，用来固定电气元件的安装导轨，无需额外焊接固定支架，减少加工工序的同时也能避免焊接变形带来的装配公差问题。箱体上下两端延伸出带安装孔的固定耳，安装孔位做了翻边强化处理，避免壁挂安装时螺丝锁紧导致板材变形，

　　两个固定耳的孔位中心距严格匹配常规墙面配电安装的膨胀螺栓间距，安装时无需额外打孔适配，直接对准预设点位即可固定，能有效降低现场施工的调整工作量。箱体侧壁开设了多组长条形通风孔，孔位采用冲压成型，边缘做了钝化处理，既可以保证腔体内部空气流通，避免电气元件工作积热导致温升过高，又能阻挡大尺寸异物进入腔体内部，通风孔的排布位置避开了内部元件的安装区域，不会出现元件遮挡通风路径的问题。设计过程中重点考量了钣金加工的工艺可行性，所有弯折位置的内R角匹配常规钣金折弯刀具的参数，不需要定制特殊刀具即可完成加工，板材拼接位置采用卡扣定位加点焊的组合方式，既可以保证拼接位置的尺寸精度，又能提升整体结构的连接强度，避免长期使用后出现接缝开裂的情况。

　　腔体内部的净空间尺寸经过核算，刚好可以容纳4-6位小型断路器加上配套的接线端子排，不会出现空间冗余过大导致材料浪费，也不会因为空间不足导致元件装配拥挤、接线操作不便的问题，安装耳的突出长度经过优化，固定后箱体与墙面之间预留有3mm左右的间隙，既可以避免墙面不平整导致箱体安装变形，也能方便进线线缆从箱体背部穿入腔体内部。门板与箱体的配合位置预留了均匀的装配间隙，开关动作顺畅无卡滞，关闭后可以完全覆盖腔体开口，配合边缘的折边结构，可以有效阻挡飞溅的液体、粉尘进入腔体，适配多数常规室内工况的防护需求。
