钣金结构小型电气控制防护外壳

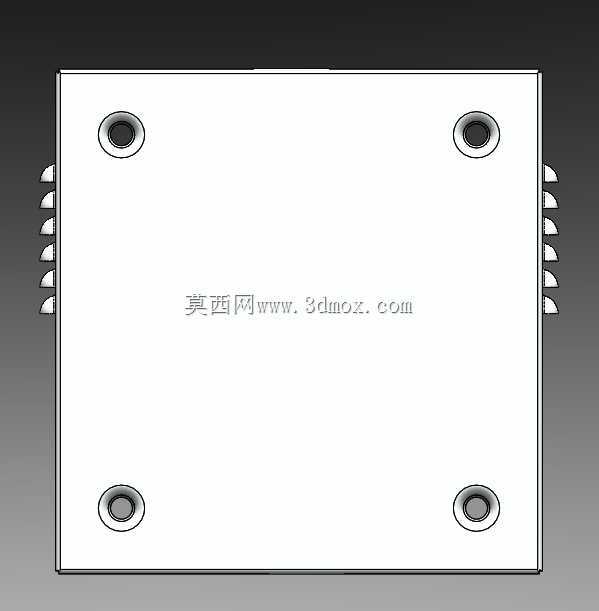

　　这款钣金材质的小型电气外壳，核心应用场景集中在小型设备电控单元集成、低压配电支路终端防护、工业现场小型控制模块安装等领域，日常多配套小型自动化单机、工位级控制回路、户外小型监测设备使用，为内部的电气元件、接线端子、小型控制板提供物理防护与基础的散热支撑。从实际使用需求出发，外壳整体外形尺寸控制在185*192mm的紧凑规格，属于小型壁挂式安装的壳体范畴，安装边界预留了足够的壁挂固定孔位余量，侧边与背部的安装面做了折边强化处理，避免钣金薄料在安装锁紧时出现变形，适配墙面、设备机架侧壁、设备内部安装板等多种安装场景，不会占用过多的安装空间，适合空间局促的工位级电控布局。设计层面全程采用钣金工艺逻辑搭建结构，

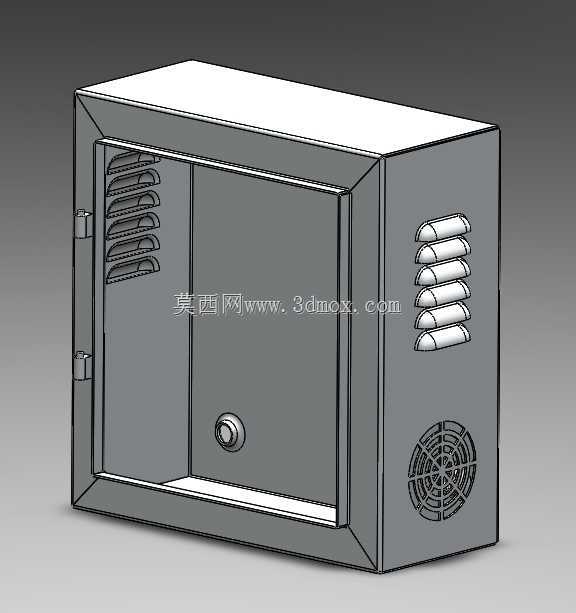

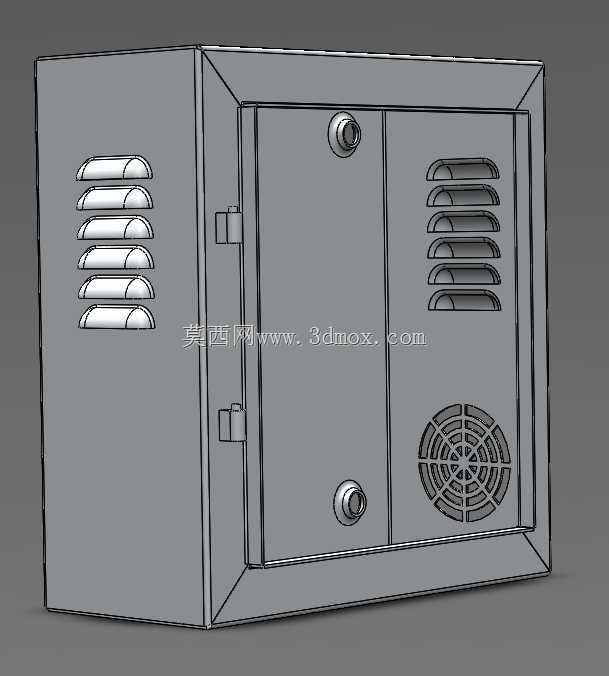

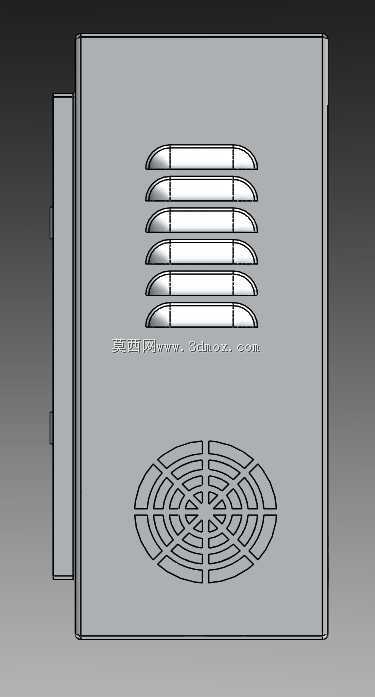

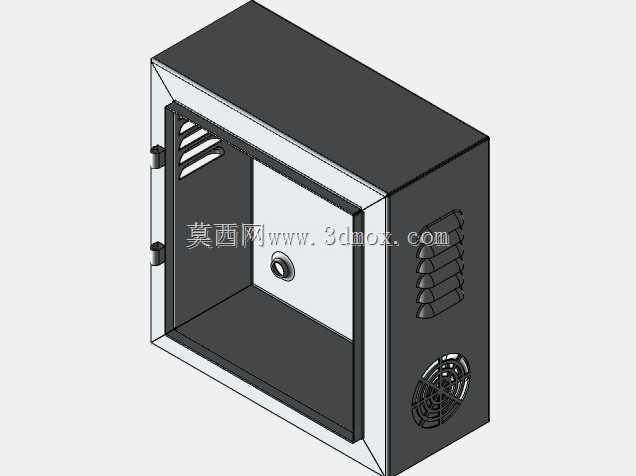

　　所有折边均预留了标准的钣金折弯余量，避免折弯干涉，合页位置采用一体冲压的折页结构，减少额外五金配件的使用，降低装配复杂度与物料成本。壳体两侧设计了多组冲压成型的百叶通风槽，槽口向下倾斜的结构可以在保证通风通路的同时，避免外部溅水、落尘直接进入壳体内部，正面右下区域设置了轴流风扇安装位，预留了标准的风扇安装螺孔与格栅通风结构，当内部搭载发热功率稍大的元件时，可以直接加装散热风扇形成主动散热风道，配合两侧的百叶槽完成空气对流，控制壳体内的温升，保障内部电气元件稳定工作。正面门板设置了两处锁止固定位，采用旋钮式锁具结构，关闭后可以实现门板与壳体的紧密贴合，门板与箱体的贴合面预留了密封胶条的安装槽位，

　　有防尘防水需求的场景可以直接加装密封胶条提升防护等级。壳体的门板做了内折边处理，既可以提升门板的结构强度，避免薄钣金出现翘曲变形，也能在门板关闭时形成折边遮挡，减少缝隙外露，提升整体的防护性能与外观规整度。整个壳体的结构拆分完全适配常规钣金加工流程，所有特征均可以通过激光下料、数控冲压、折弯、铆接等常规钣金工序完成加工，不需要特殊的模具投入，适合小批量定制生产，也方便后续根据实际使用需求对开孔位置、安装位进行灵活调整，适配不同的元件安装需求。
