多层建筑机电电气系统BIM排布设计

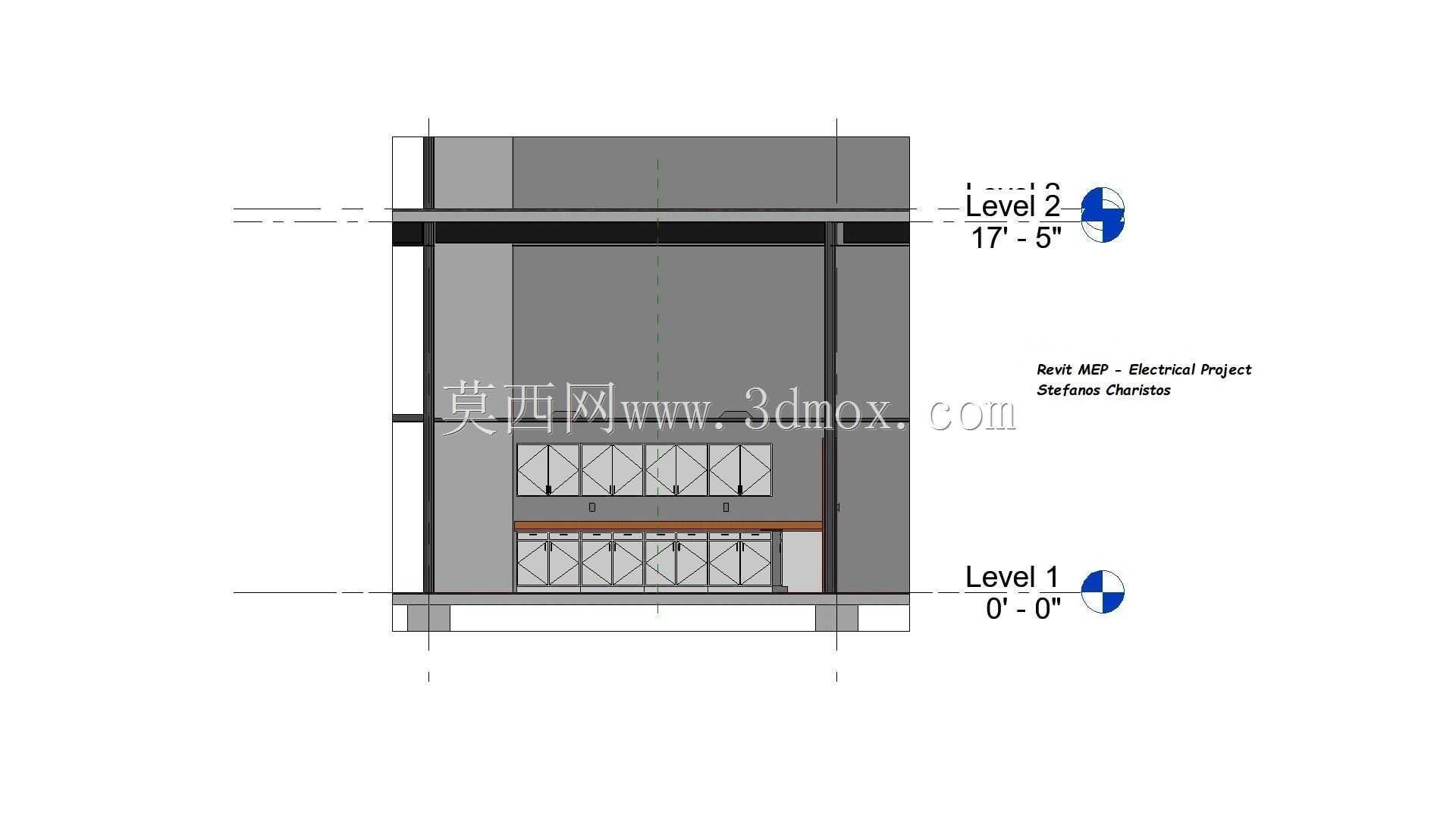

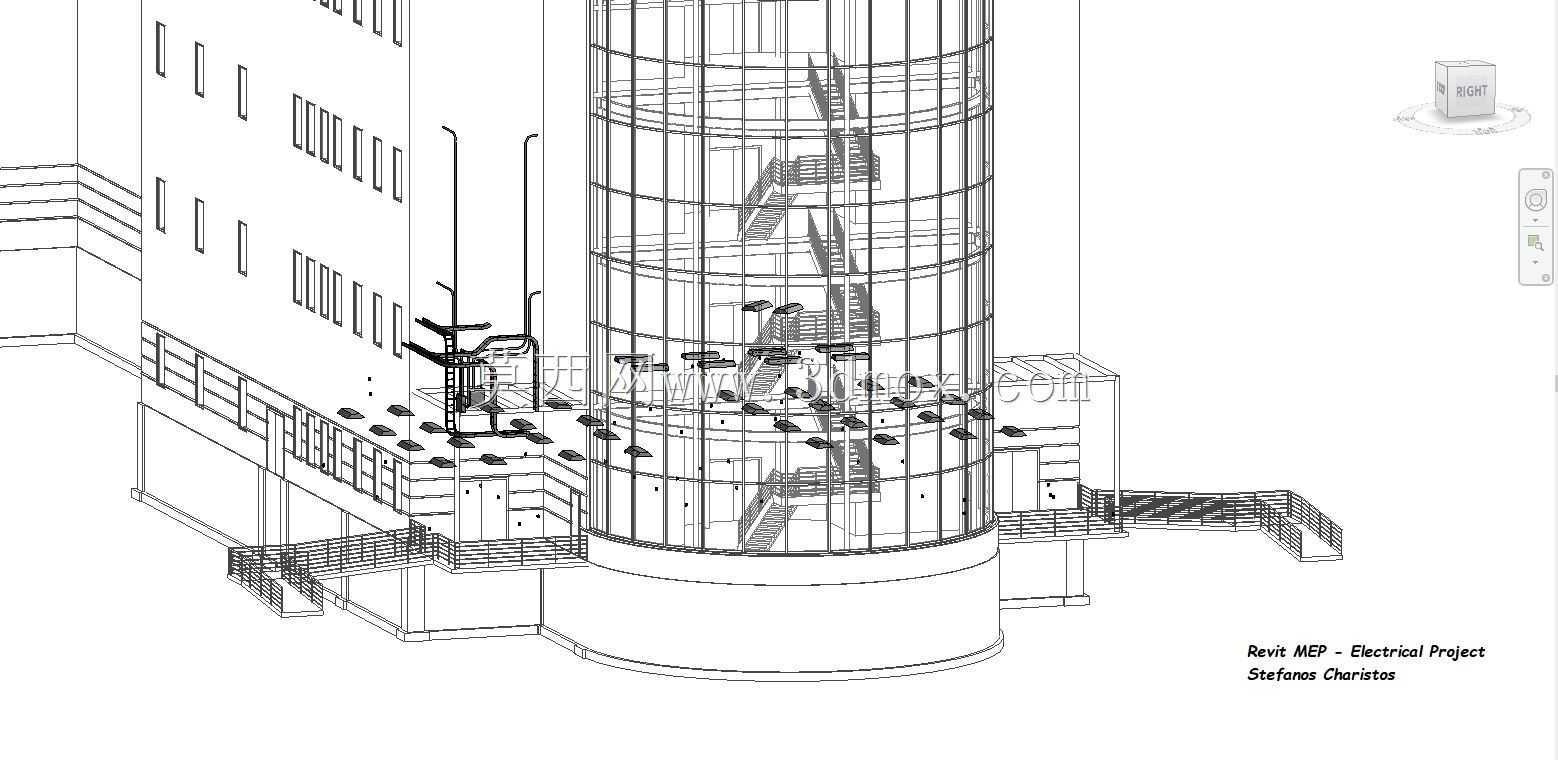

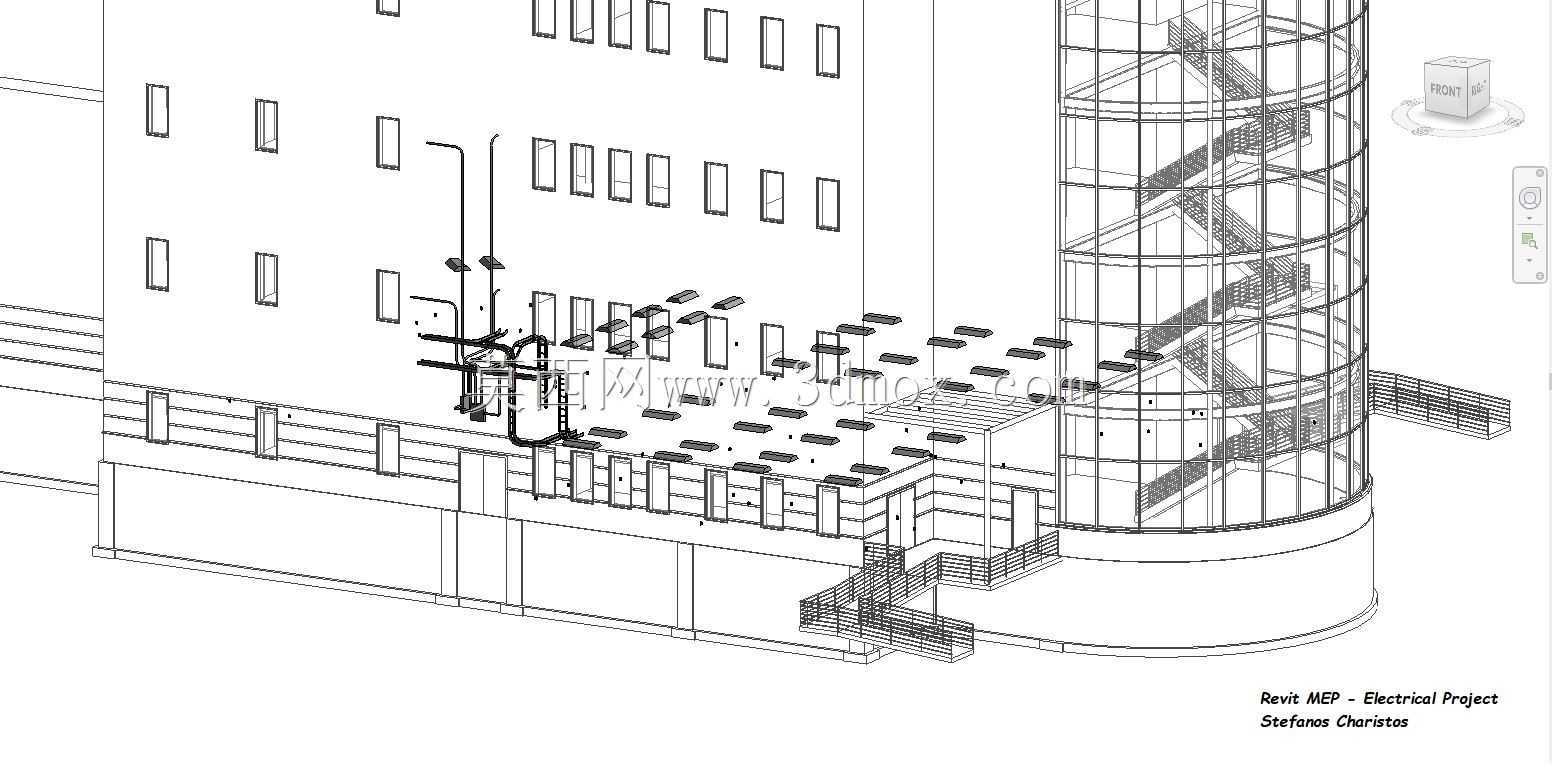

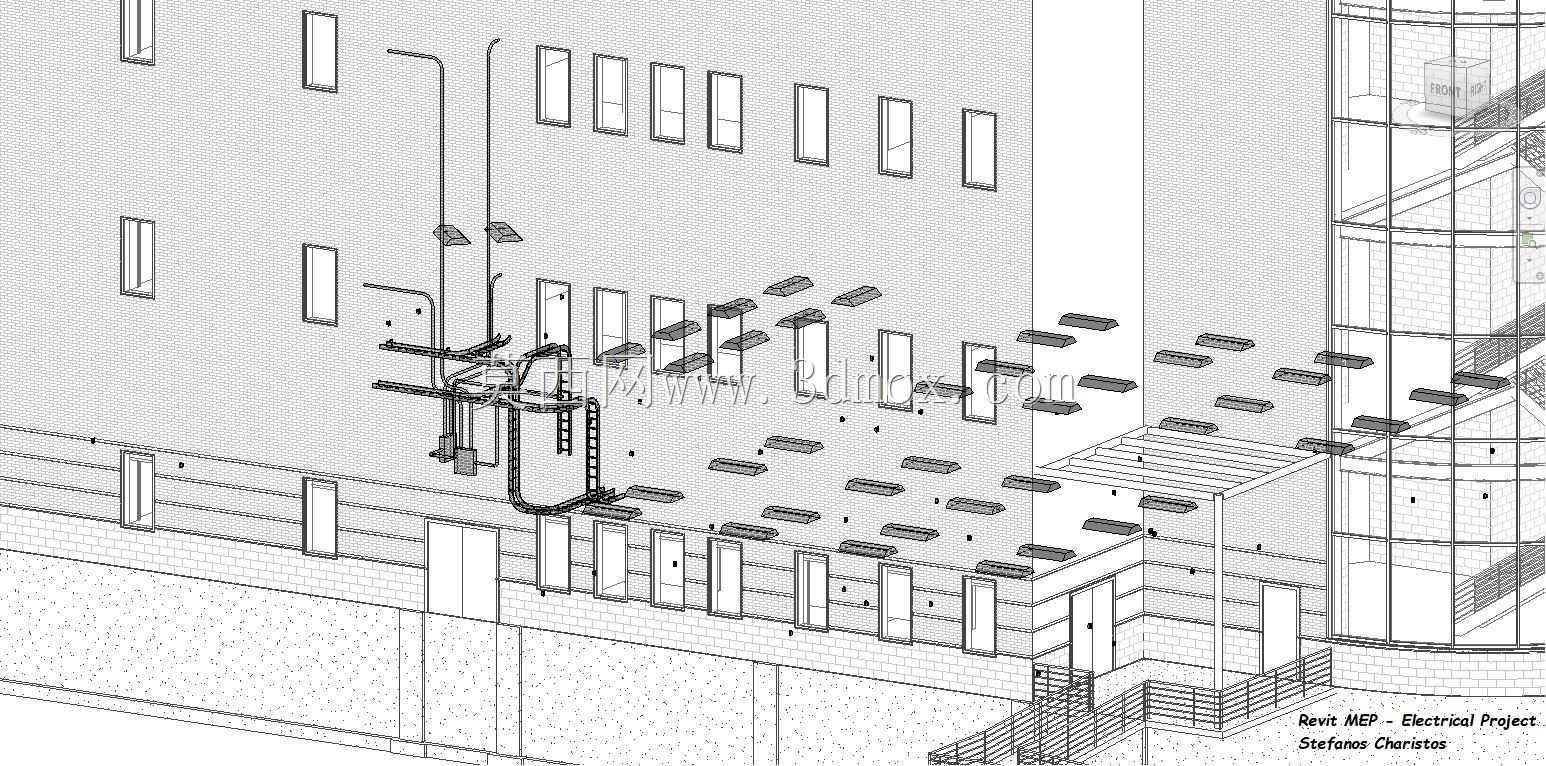

　　这套建筑电气BIM排布方案，核心面向多层公共建筑的机电施工落地场景，覆盖从竖向管井到楼层平面的全链路电气点位布局，可直接用于施工前的管线碰撞校验、班组技术交底以及现场预埋定位参考。方案中针对建筑不同功能区域的用电需求，完成了插座、面板、照明设备、开关、导管及电缆槽的全要素建模，所有点位的布设均贴合建筑土建结构边界，弧形玻璃楼梯间旁的竖向电气井道内，强弱电桥架分层排布，预留了足够的后期线缆敷设与检修操作空间，避免了与暖通、给排水管线的交叉冲突。设计过程中优先遵循电气施工规范的安全间距要求，开关点位统一设置在门洞侧边便于操作的高度位置，普通插座距地高度满足常规民用及办公场景的使用需求，照明设备的点位排布结合建筑窗洞的自然采光位置，

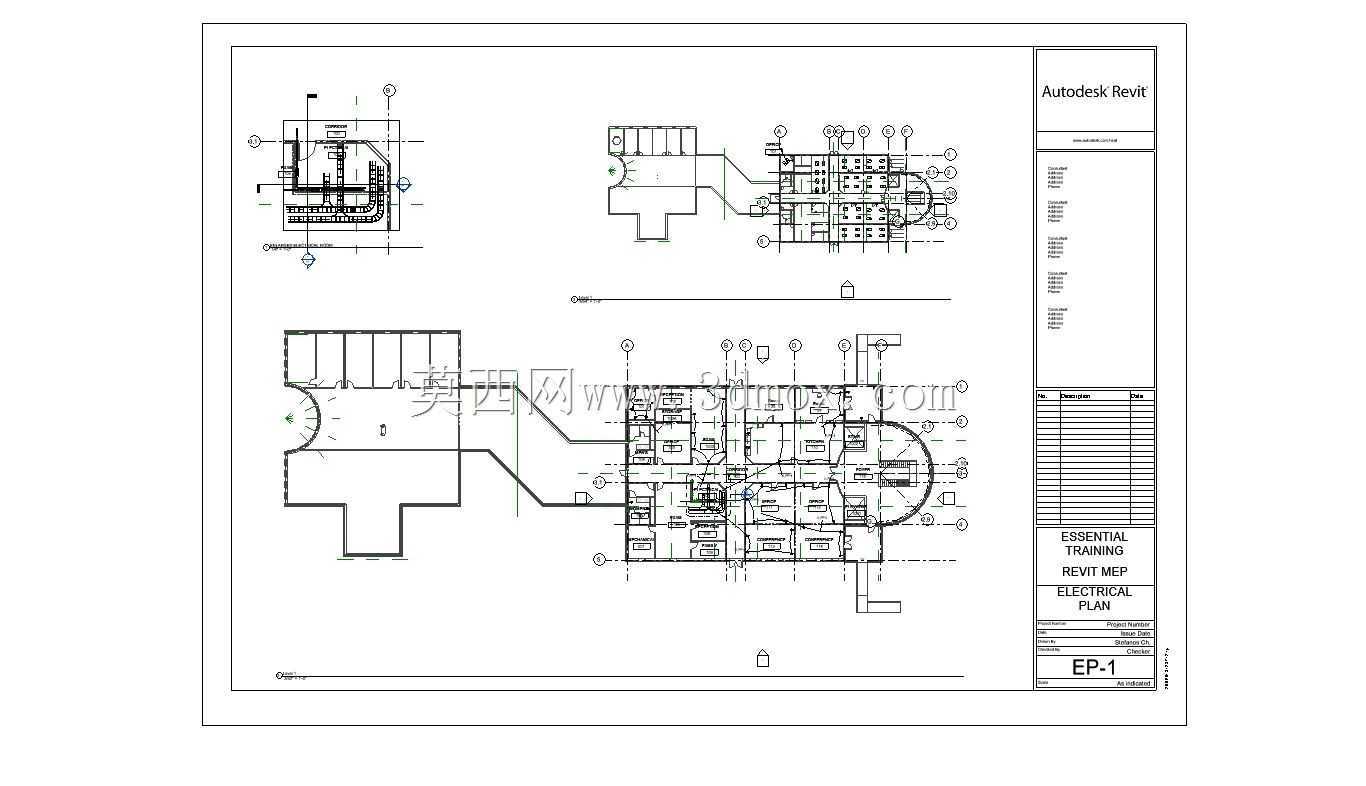

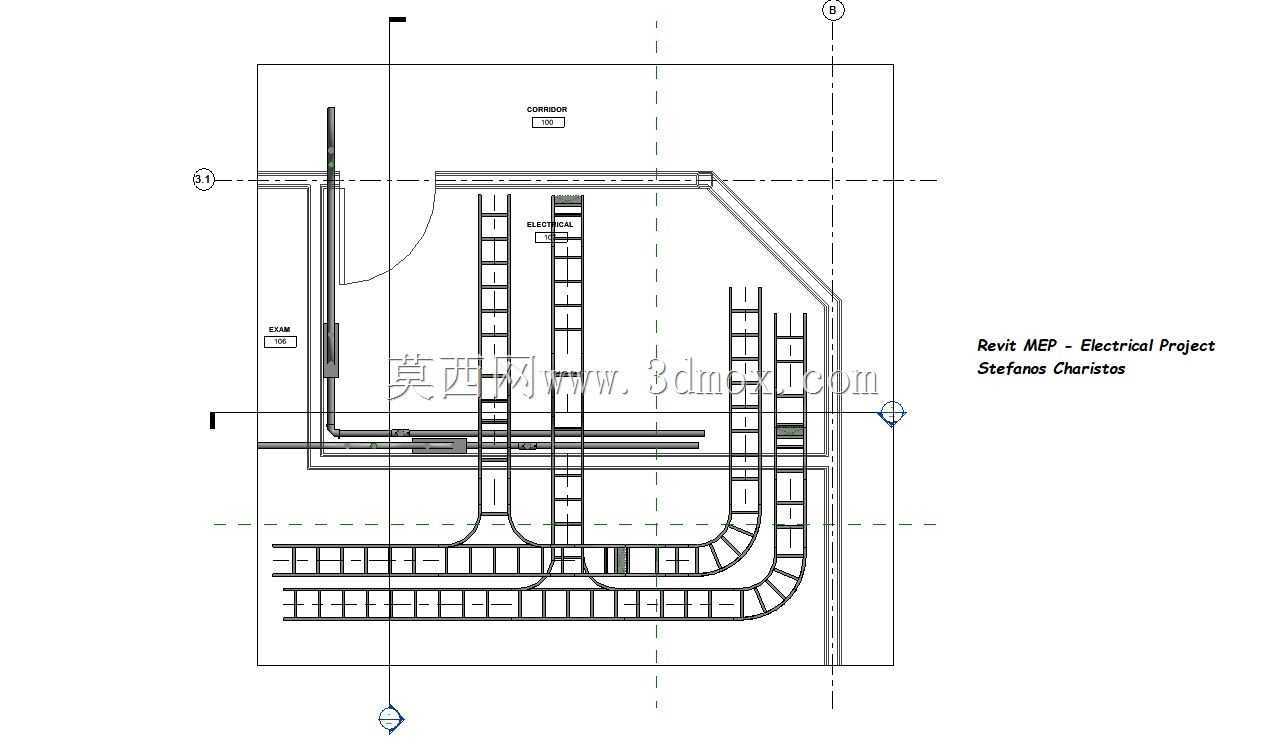

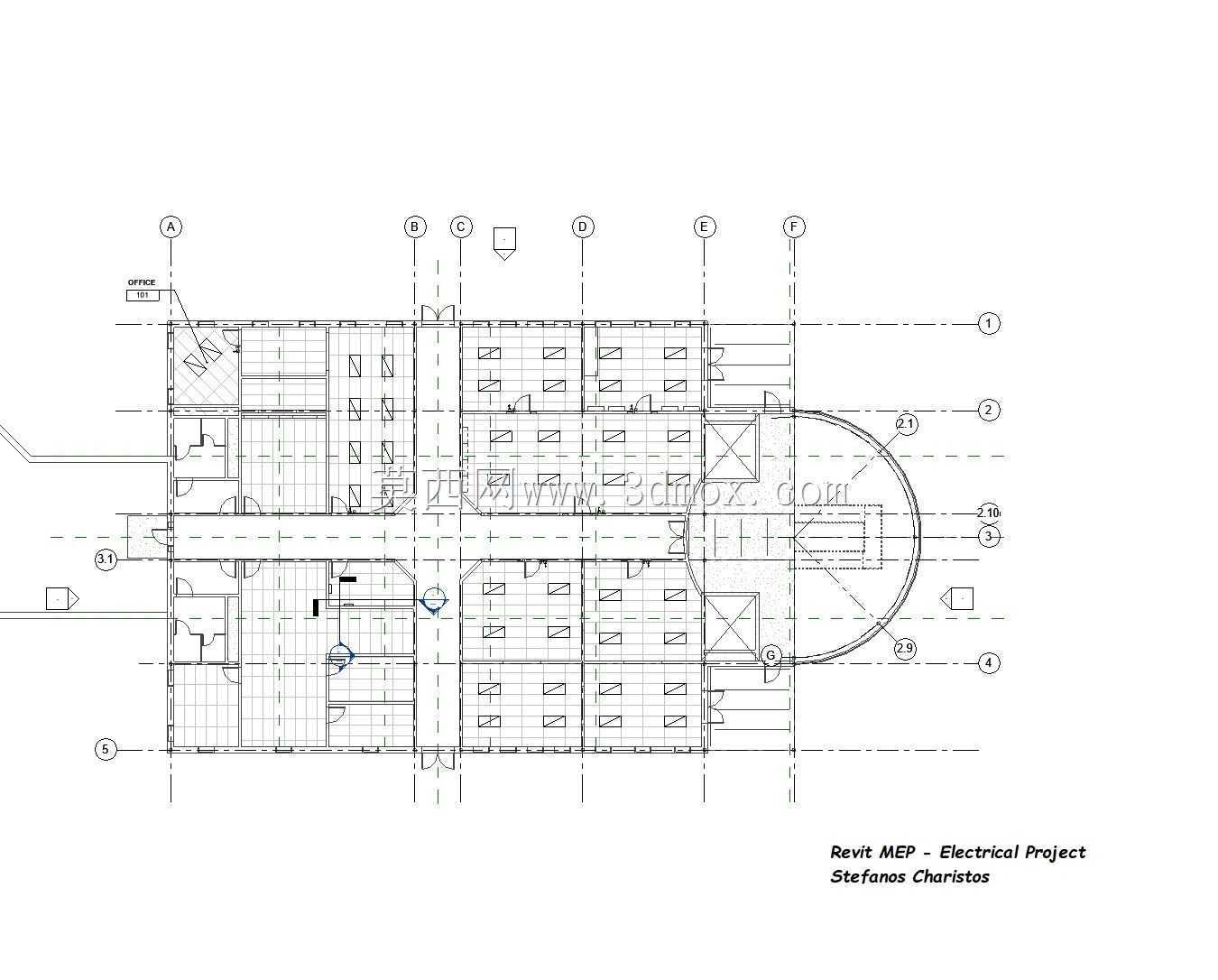

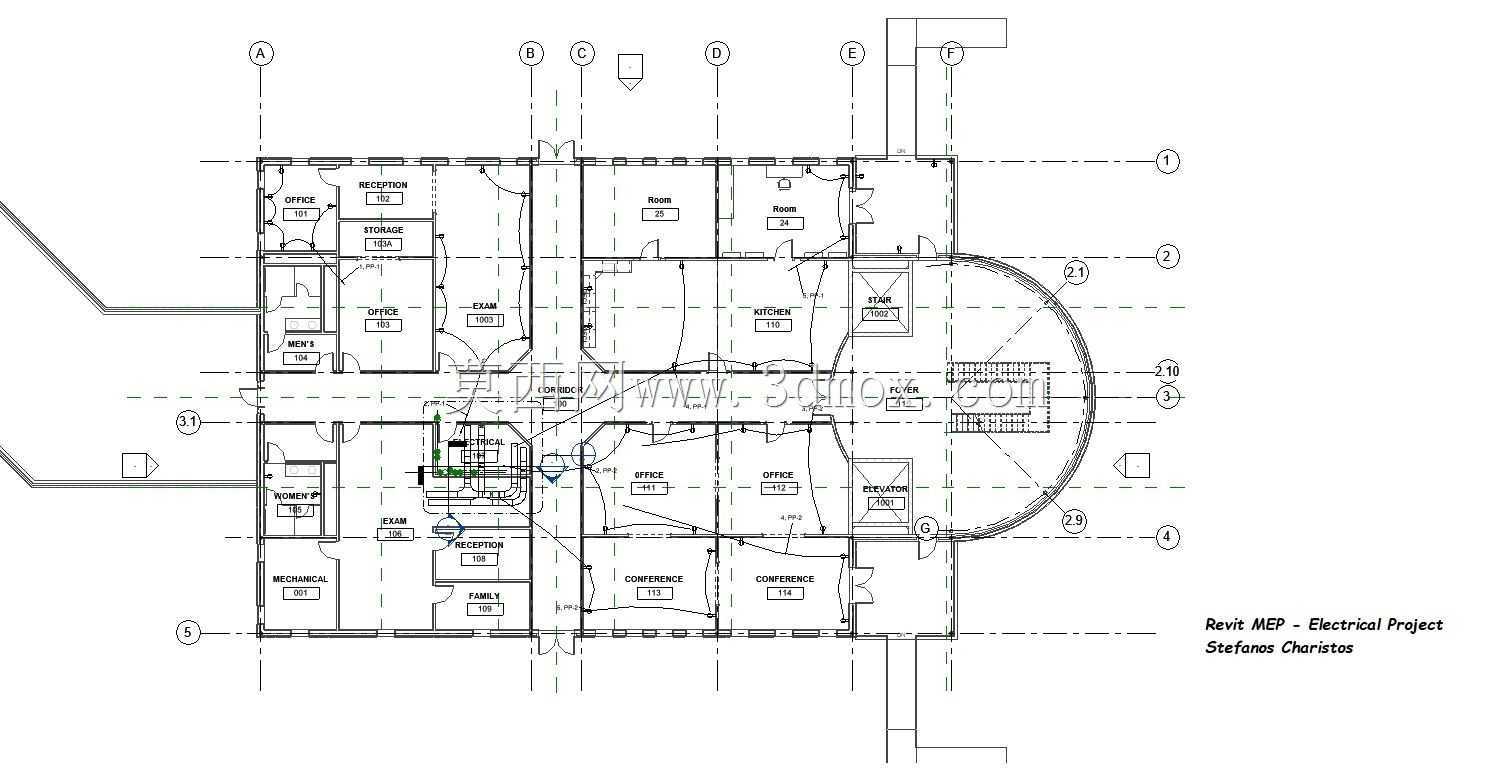

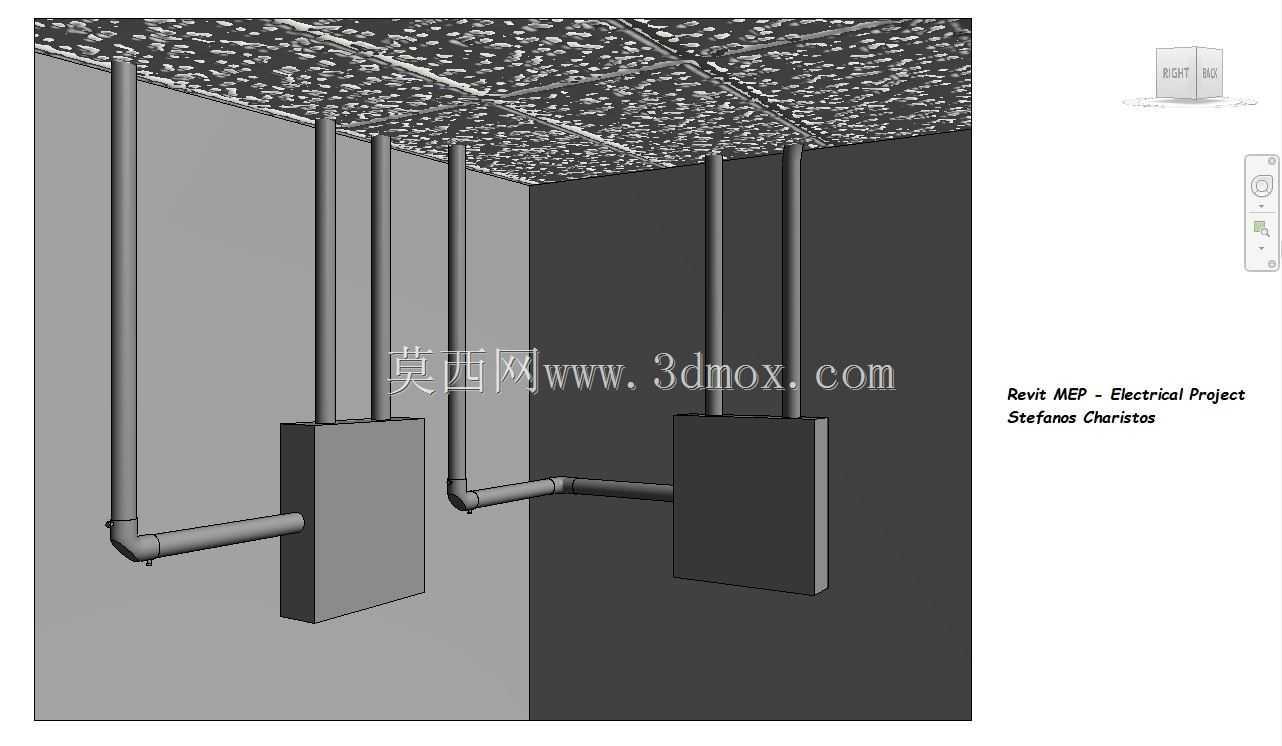

　　平衡人工照明的覆盖均匀度，减少后期使用中的照明能耗。导管的走向全部沿建筑结构梁、墙的暗敷路径规划，避免在楼板内出现过多交叉重叠，减少土建浇筑时的管线破损风险，不同回路的导管采用分色区分的建模逻辑，便于施工阶段快速识别回路属性。创建的空间照明电路、开关电路、布线平面图，完全匹配现场施工的出图深度，每个配电回路的负载容量均经过初步核算，对应管线的管径选型满足线缆穿管的填充率要求，电缆槽的转弯半径符合线缆敷设的曲率规范，在建筑出入口、楼梯间等公共区域，应急照明与疏散指示点位的布设同步纳入整体排布，兼顾日常使用与消防应急的双重需求。针对弧形建筑外立面的特殊结构，外侧的景观照明供电管线也做了同步预留，沿建筑弧形结构的走向做了顺弯处理，

　　避免出现直角弯折影响线缆穿设。所有电气点位与建筑门窗、结构柱的安装距离均预留了足够的安装操作空间，不会出现后期面板安装被结构件遮挡、无法固定的问题，楼层间的竖向导管与桥架衔接处做了专门的过渡处理，保证上下层管线的连通顺畅，减少现场施工的二次改造成本。
