往复式动力传动用十字头结构设计

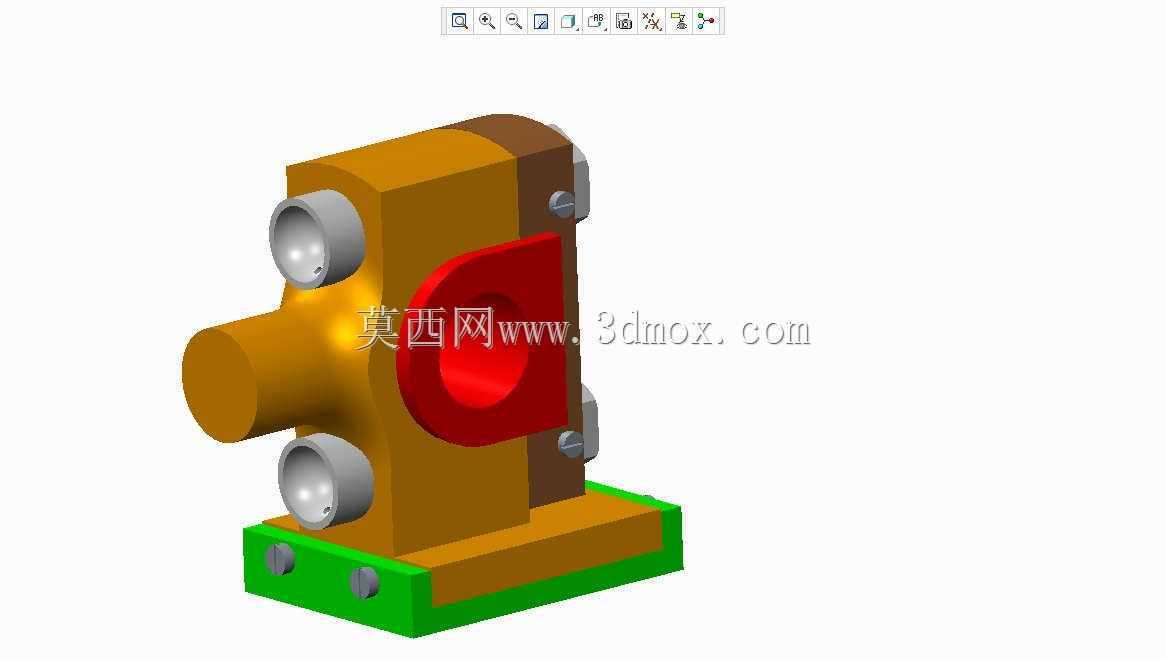

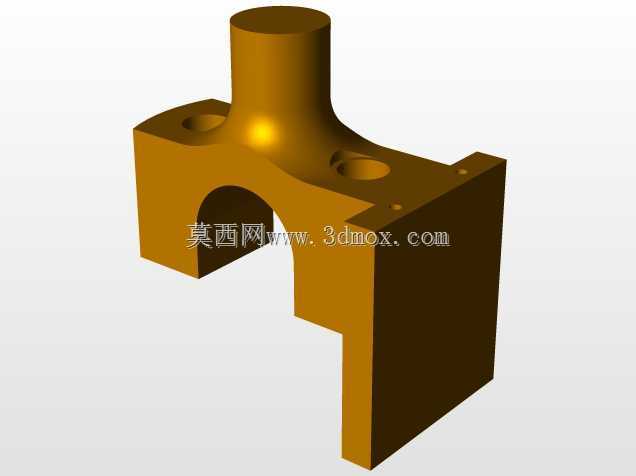

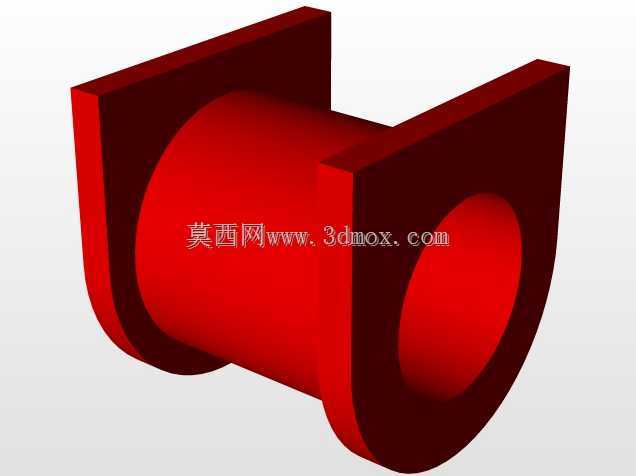

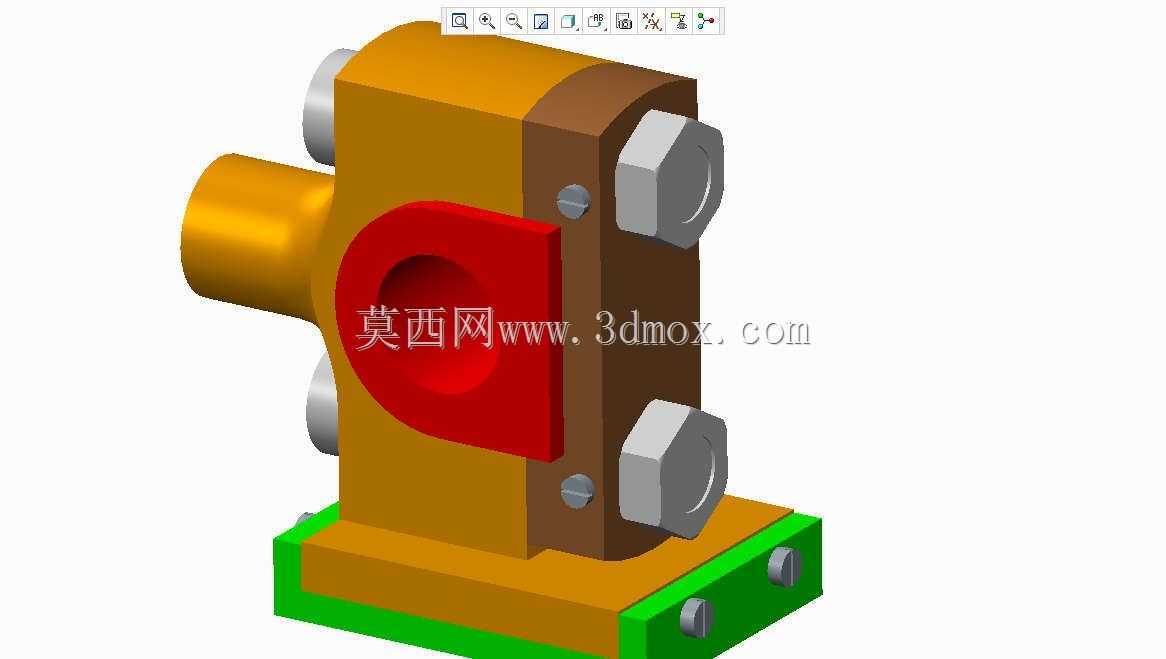

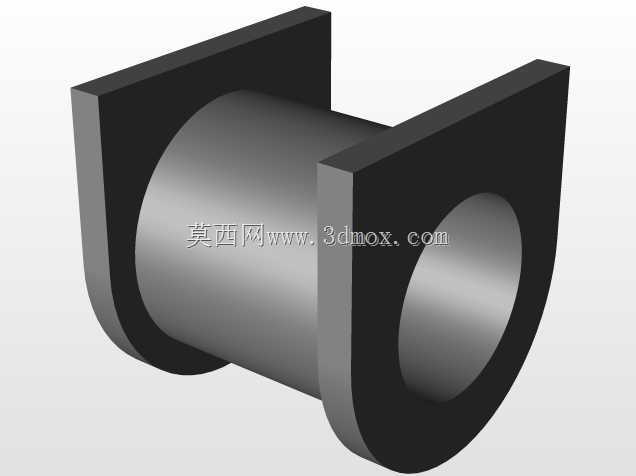

　　十字头作为往复式动力设备中衔接活塞与连杆的核心传动构件，广泛应用于往复式压缩机、内燃机、柱塞泵、蒸汽机车等需要将旋转运动与直线往复运动做转换的工业设备场景中，其结构可靠性直接决定整套动力单元的运行稳定性与维护周期。从实际工况适配角度出发，该十字头采用分体组合式结构设计，主体承载段选用铸钢材质做基体，兼顾结构刚性与加工经济性，与连杆配合的十字头销孔做了加厚处理，避免交变载荷下出现孔位椭圆变形问题；与活塞杆连接的端面设置了定位止口与对称分布的锁紧螺栓位，安装时可快速完成同轴度找正，螺栓锁紧后能有效抵消往复运动产生的轴向窜动。十字头的滑履面采用分体式巴氏合金衬层设计，滑履与机身滑道的配合间隙可通过衬层与基体间的调整垫片做微调，

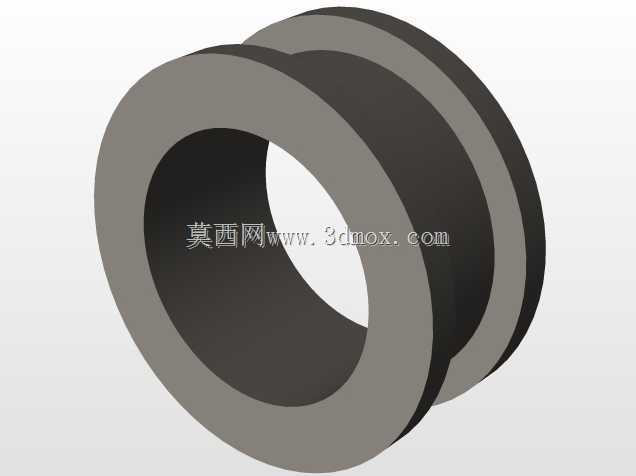

　　适配不同工况下的热膨胀量补偿需求，避免运行过程中出现滑履烧蚀或滑道拉伤问题。从安装边界来看，该十字头的径向最大轮廓尺寸适配直径120mm的机身滑道，轴向总长度控制在180mm范围内，十字头销直径为40mm，与连杆小头衬套的配合公差选用H7/g6间隙配合，既保证运动过程中的润滑膜形成空间，又避免配合间隙过大产生冲击载荷。设计过程中重点考虑了交变载荷下的应力分布问题，通过有限元仿真对十字头的销孔根部、滑履过渡圆角位置做了圆角优化，将应力集中系数控制在1.8以内，避免长期往复运行下出现疲劳裂纹。十字头与活塞杆的连接采用螺纹加锁紧螺母的结构，同时设置了防转销孔，设备运行过程中不会出现活塞杆松动偏转问题，滑履表面开设了交叉分布的润滑油槽，

　　润滑油可随十字头的往复运动均匀覆盖整个滑道接触面，降低滑动摩擦副的磨损速率。在实际设备装配场景中，该十字头可直接适配中低压往复式压缩机的动力端结构，无需对机身滑道做额外改造，安装时只需调整滑履垫片厚度将同轴度误差控制在0.02mm/m以内，即可保证设备长期稳定运行，其结构设计兼顾了加工工艺性与现场维护便捷性，易磨损的衬套、滑履衬层均可单独更换，降低设备全生命周期的维护成本。
