内燃机分体式连杆结构三维设计

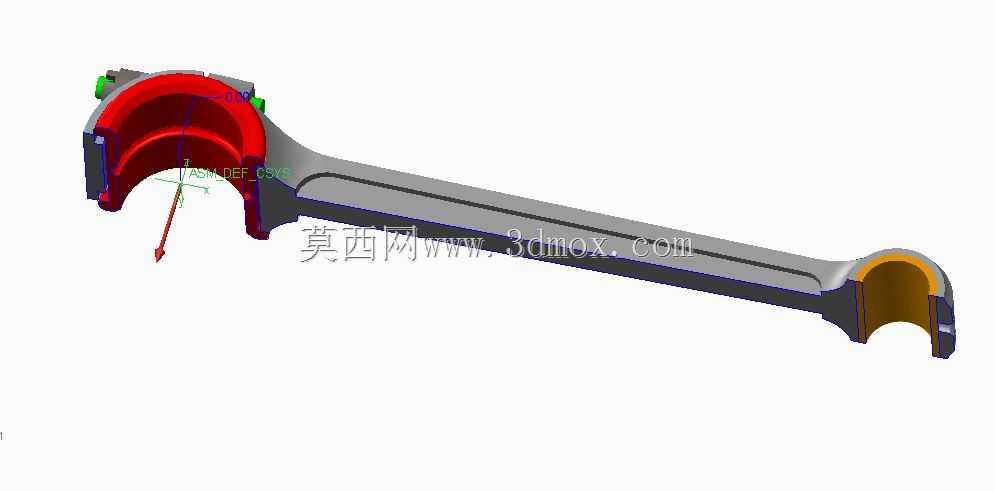

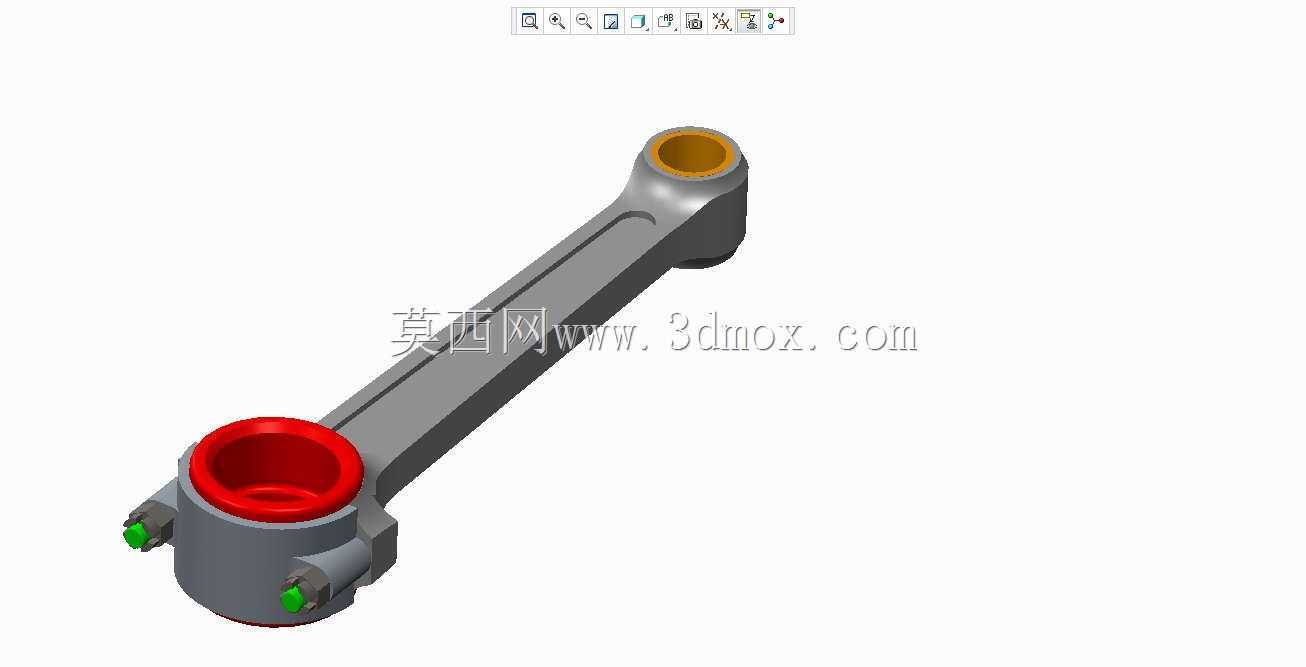

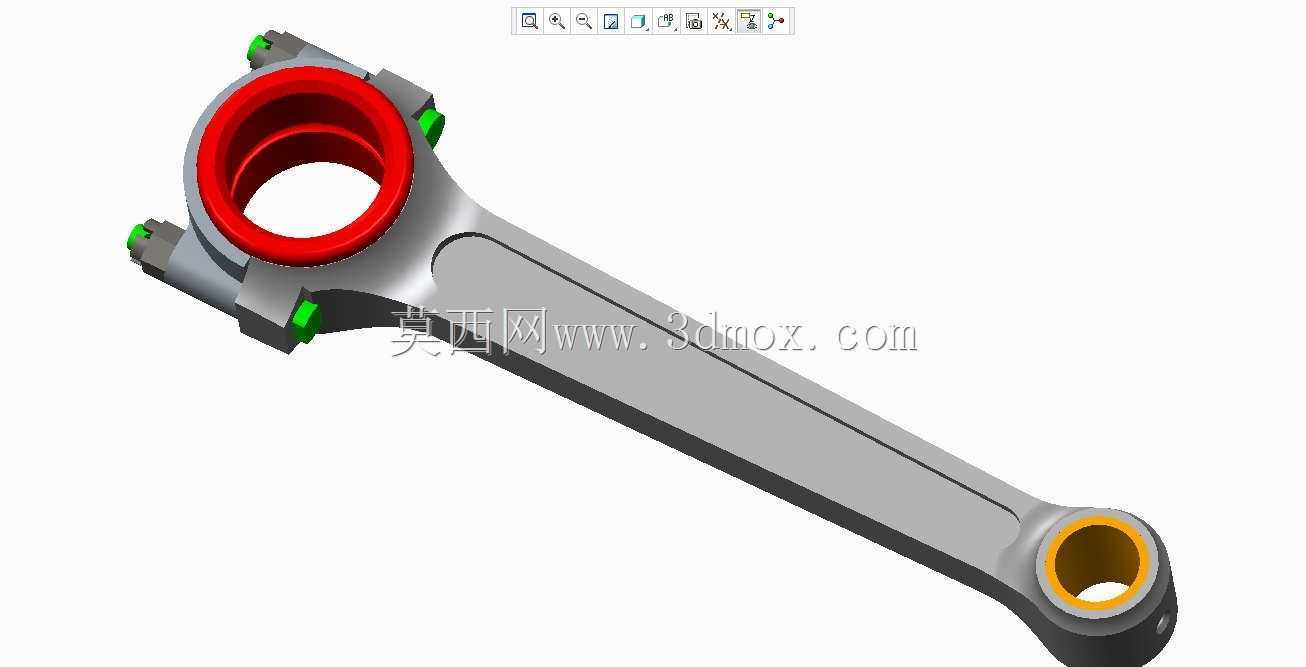

　　这款连杆是内燃机曲柄连杆机构的核心受力部件，主要应用在往复式活塞发动机、活塞式压缩机等需要将直线往复运动与旋转运动相互转换的动力设备中，承担着将活塞承受的燃气爆发压力传递给曲轴，同时完成运动形式转换的核心作用，工作过程中需要持续承受交变的拉压载荷、惯性冲击载荷，对结构强度、刚度与疲劳寿命都有极高要求。从结构设计来看，该连杆采用分体式大头设计，大头端配套剖分式轴瓦安装位，通过螺栓实现连杆盖与杆身的紧固连接，能够满足曲轴曲柄销的装配需求，避免整环式大头无法穿过曲轴轴颈的装配难题；小头端设计有整圆式衬套安装位，用于连接活塞销，实现与活塞组件的铰接配合。杆身采用变截面工字形结构设计，这种结构形式能够在保证整体刚度与强度的前提下，

　　尽可能降低连杆自身的往复运动质量，减少高速运转过程中产生的惯性力，降低曲轴与轴承的负载。设计过程中需要严格控制大小头孔的中心距尺寸公差，两孔的圆柱度、平行度形位公差，以及大头剖分面的平面度要求，避免装配后出现轴瓦偏磨、活塞运动卡滞、异响等故障。安装边界方面，大头端的开合尺寸需要匹配对应曲轴的曲柄销直径，螺栓孔的位置度需要保证连杆盖装配后无错位，小头端的孔径与宽度需要匹配对应活塞销的尺寸与活塞销座的跨距，杆身的外部轮廓需要避让曲轴平衡块、气缸壁等周边部件，避免运转过程中出现运动干涉。表面处理上，大小头的轴瓦、衬套配合面需要达到较高的加工精度，杆身表面做喷丸强化处理提升疲劳强度，连接螺栓采用高强度合金钢材质，保证大载荷冲击下的连接可靠性。
