铃木max100二冲程发动机气缸散热组件

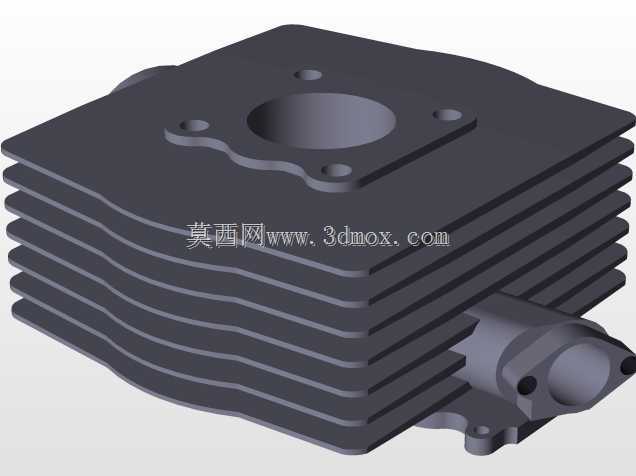

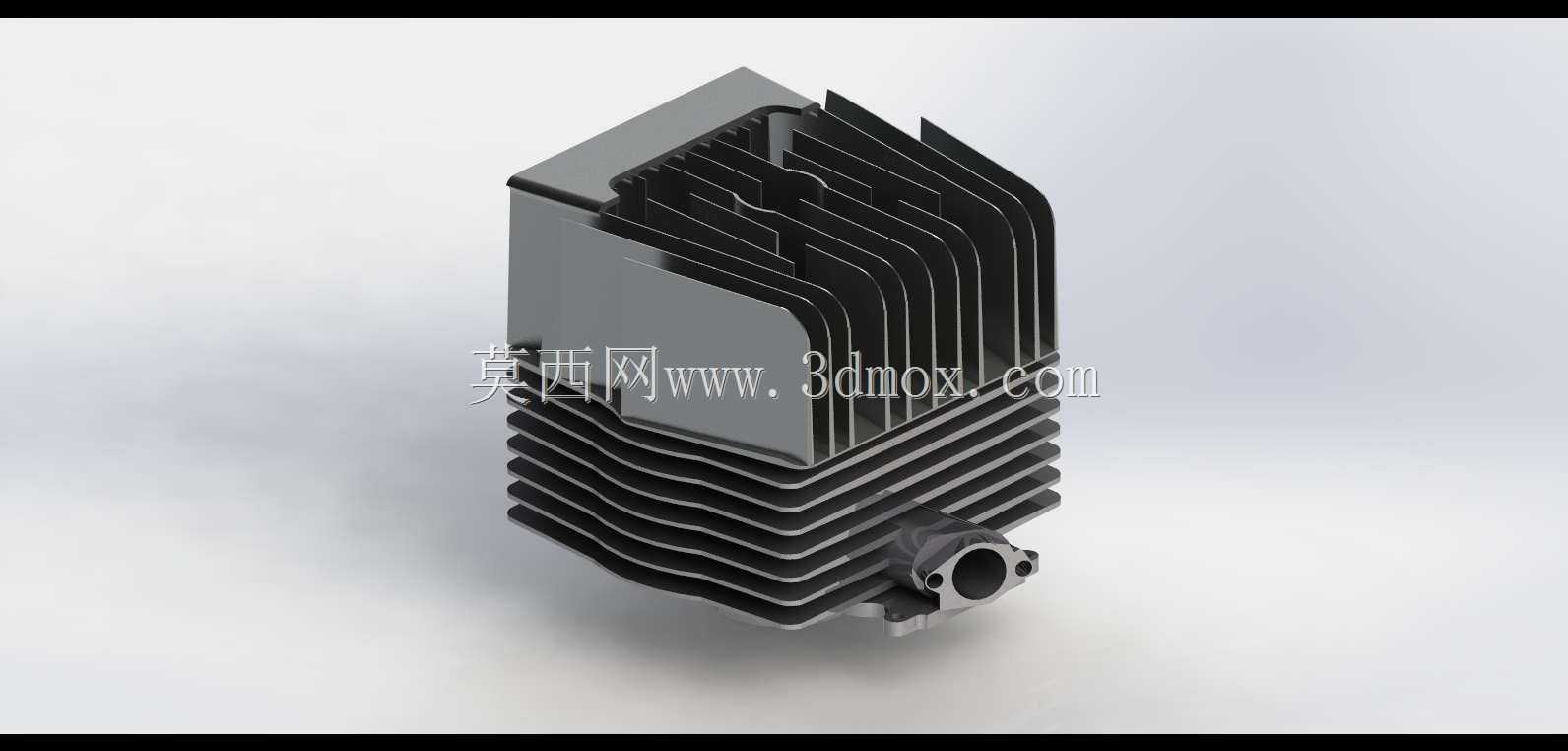

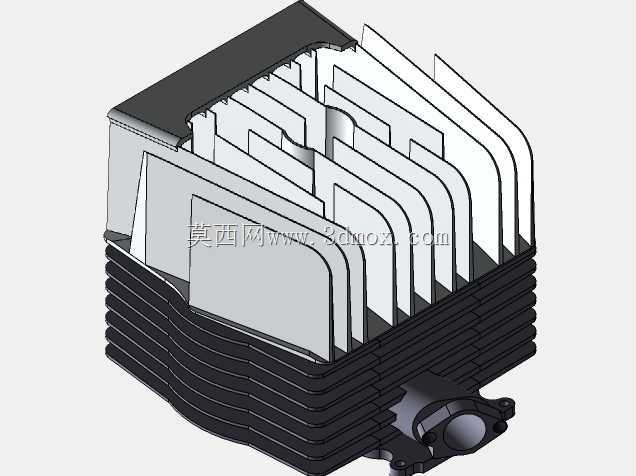

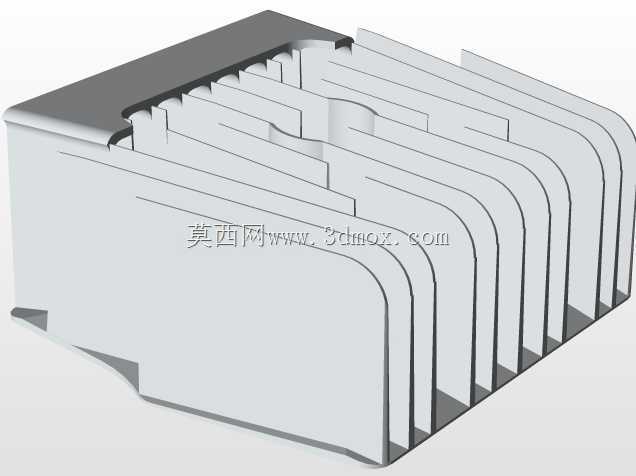

　　这套结构对应小排量跨骑车型的动力核心气缸组件，日常适配城乡通勤、短途载运的轻型两轮摩托使用场景，在非铺装路面的乡村通行、日常代步工况下，能承受高转速频繁切换的负载需求，结构设计完全围绕风冷散热的核心诉求展开。从结构布局来看，主体采用一体压铸的铝合金基体，上部密集排布的竖向散热鳍片是风冷机型的核心设计，鳍片的间距、厚度经过反复匹配，既保证行驶过程中迎面气流能顺畅穿过鳍片间隙带走热量，又兼顾压铸成型的工艺可行性，避免鳍片过薄导致充型缺陷、过厚增加整机重量。下部的环形鳍片则针对气缸下部工作温度稍低的区域做了疏密调整，和上部鳍片形成梯度散热布局，避免缸体上下温差过大导致的热变形不均。安装接口部分，侧置的进排气接口带有精准的安装孔位，

　　孔位同轴度、端面平面度都按照密封要求做了公差约束，装配时配合密封垫可以保证混合气、废气不会出现泄漏，接口的朝向也匹配整车车架的布局空间，不会和车架主梁、周边覆盖件产生安装干涉。设计过程中优先考虑了风冷机型的热负荷特性，二冲程发动机因为工作循环的特性，缸体热负荷比同排量四冲程机型更高，所以鳍片的总散热面积经过热平衡计算，在持续全油门工况下能把缸体温度控制在铝合金材料允许的工作区间内，避免过热导致的活塞卡滞、润滑失效问题。同时缸体的外壁轮廓做了圆弧过渡处理，没有尖锐的棱角，既减少压铸后的应力集中，也能降低气流流过时的风阻，让散热气流更顺畅地覆盖整个缸体外表面。安装边界上，缸体上部的方形定位面和缸头配合，下部和曲轴箱对接，

　　配合止口的尺寸公差控制在合理范围，保证装配后缸筒的轴线和曲轴轴线垂直度符合要求，减少活塞运行的偏磨风险。整个组件没有多余的冗余结构，所有的外形设计都服务于散热、装配、强度三个核心目标，对于小排量风冷二冲程机型的维修替换、改装升级、结构教学都有实际参考价值，建模过程中还原了鳍片的拔模斜度、安装孔的倒角细节，完全符合实际量产零件的工艺特征，能直接用于结构验证、装配干涉检查等设计环节。
