工业设备用快锁式拍板锁紧构件

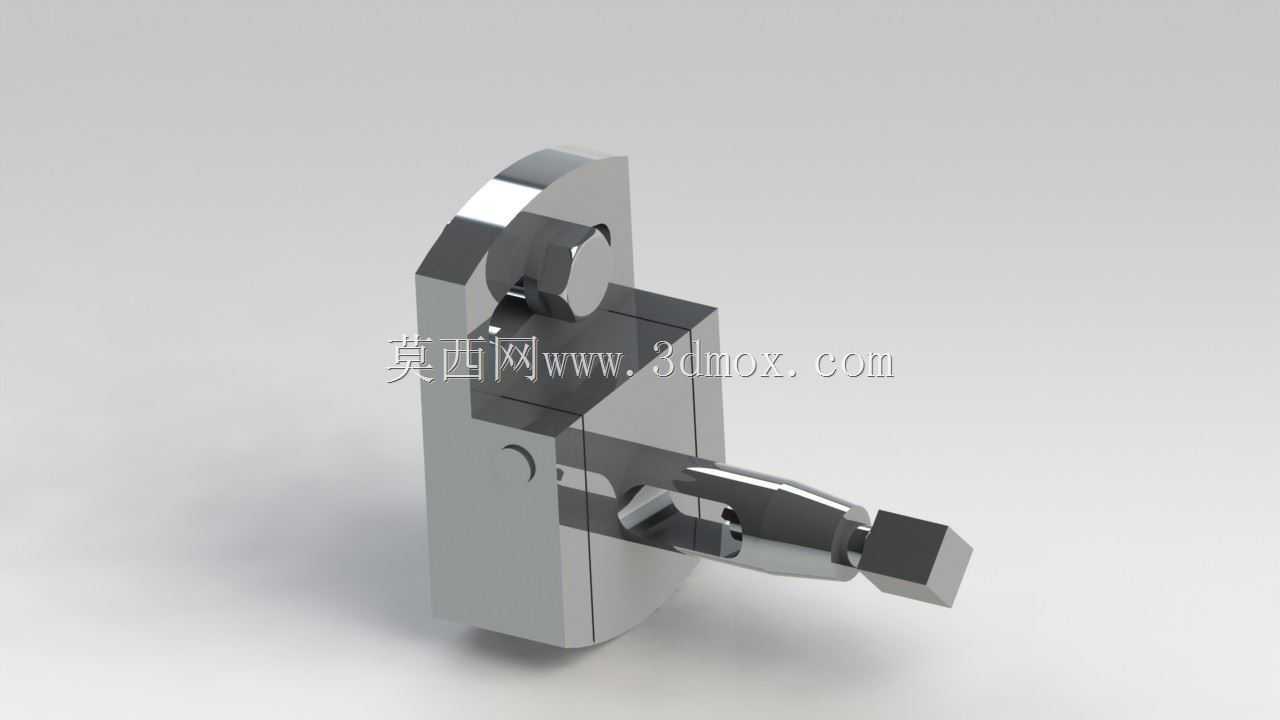

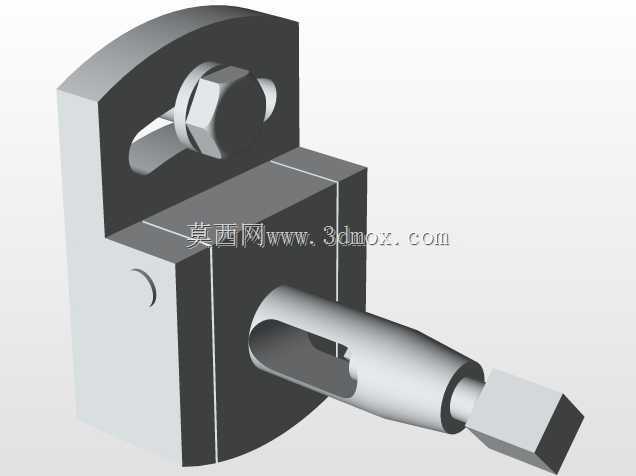

　　这类拍板锁紧构件常应用在小型工业设备舱门、检具快装工位、工装夹具侧压定位场景中，核心作用是通过扳动拍板的杠杆行程，实现对接部件的快速压紧与释放，相比螺纹旋紧类锁件，操作行程更短，单次锁止动作耗时可压缩至1秒内，适配频繁开合的工位需求。从结构设计逻辑来看，构件主体采用一体式铣削成型的基座作为承载核心，基座上部预留铰接耳孔，通过圆柱销与拍板扳动手柄形成转动副，铰接位置的配合公差控制在H7/g6区间，既保证扳动过程无卡滞，又避免铰接间隙过大导致锁止行程出现虚位。拍板手柄末端设计为楔形压头结构，当手柄扳动至锁止位置时，楔形面会逐步压合对接件的定位面，随着扳动角度趋近死点位置，压紧力会持续增大，同时利用机构过死点的自锁特性，

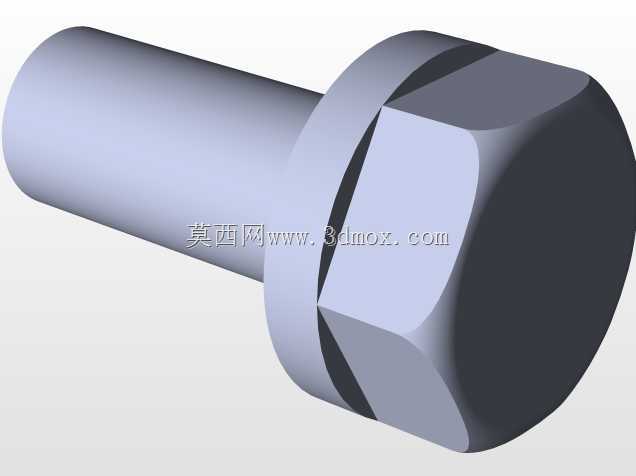

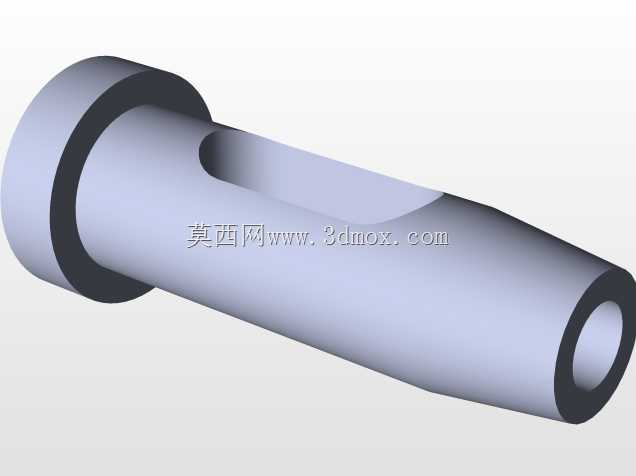

　　即便设备运行过程中存在持续振动，锁止状态也不会意外松脱。安装边界方面，基座底部为平整安装面，两侧预留沉头安装孔，可直接通过内六角螺丝固定在设备安装基面，安装孔的孔距按照通用小型五金件的安装规范设定，适配多数现有设备的预留安装位，不需要额外对安装基面做二次改造。构件整体外形紧凑，突出安装基面的高度控制在较小范围内，不会占用过多设备外部空间，在狭小的工装安装空间内也能完成布置。压头位置的接触端面做了小面积平面处理，避免压合过程中对接件表面出现压痕，同时压头与手柄采用分体式装配结构，长期使用出现压合面磨损后，可单独更换压头部件，不需要整体更换整个构件，降低后期维护成本。铰接销的端部做了防脱处理，采用卡簧限位结构，

　　避免设备长期运行过程中销子受振动脱出，导致锁止功能失效。这类构件在实际选型时，需要重点核对锁止行程与对接件的压紧量匹配度，若对接件存在厚度公差波动，楔形压头的斜面行程可覆盖一定范围内的尺寸偏差，保证不同批次的对接件都能获得稳定的压紧力。在轻载自动化生产线的工件定位工位、小型检测设备的防护门锁紧、非标工装的快速夹紧场景中，这类拍板锁紧结构都能发挥稳定的作用，相比旋转式、推拉式锁件，其操作动作更符合人体工学，操作人员单手即可完成开合操作，不需要额外借助工具。
