带手动操纵机构的空气控制阀结构设计

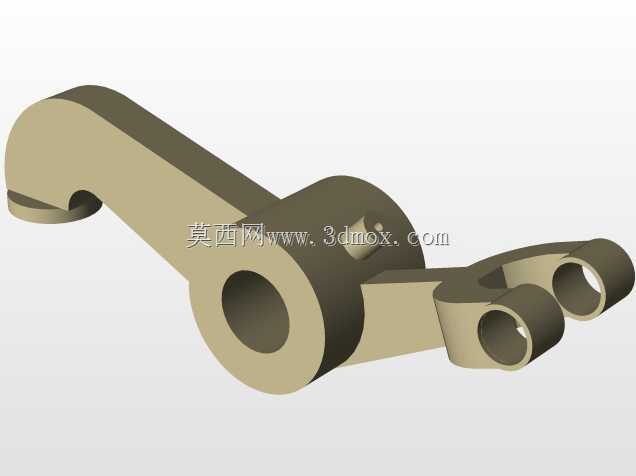

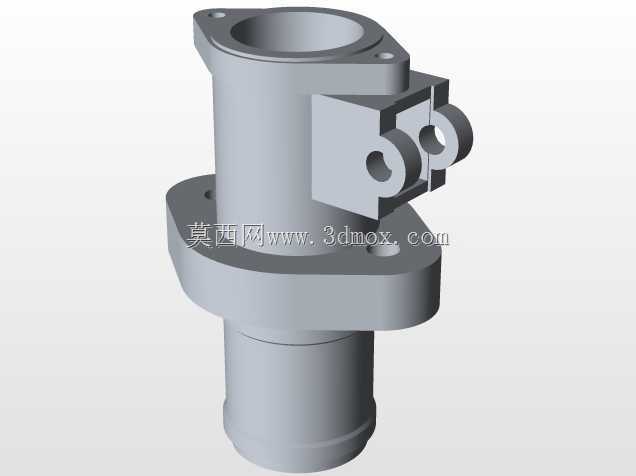

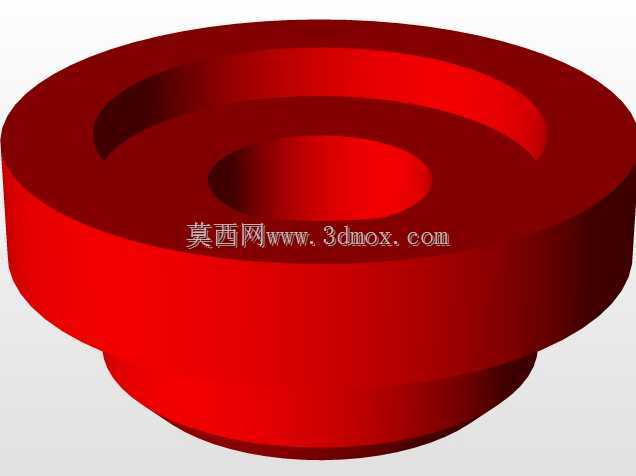

　　该空气阀主要应用在中小流量气路控制系统中，常见于小型内燃机组进气调节、工业气动设备支路气路通断控制、试验台架气路切换单元这类场景，核心作用是精准控制气路的通断状态，同时可通过操纵机构调整阀芯开度，匹配不同工况下的进气流量需求，避免气路压力突变对后端元件造成冲击。从结构设计来看，整体采用立式同轴布局，上部为法兰安装端，预留三个均匀分布的螺栓安装柱，可直接对接对应规格的管路法兰，安装时无需额外设计转接板，安装端面的密封槽可嵌入O型圈实现端面静密封，杜绝安装位置的漏气隐患。阀体下部为插接式管路对接端，外壁设置环形定位凸台，可直接插入对应内径的气路软管，配合卡箍即可完成管路固定，适配现场快速装配的需求。操纵机构采用侧置摇臂结构，

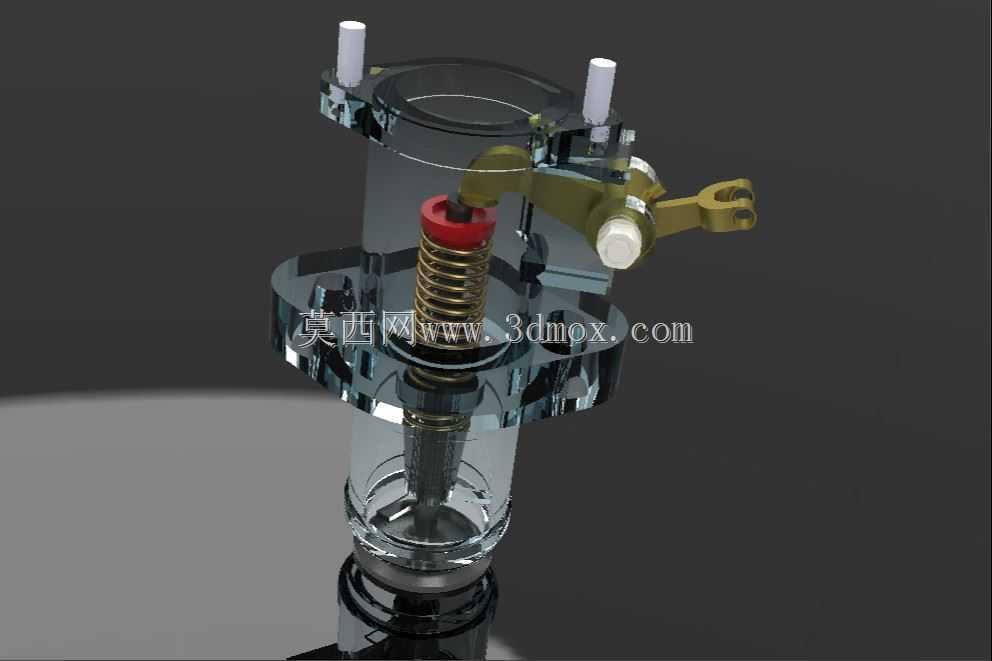

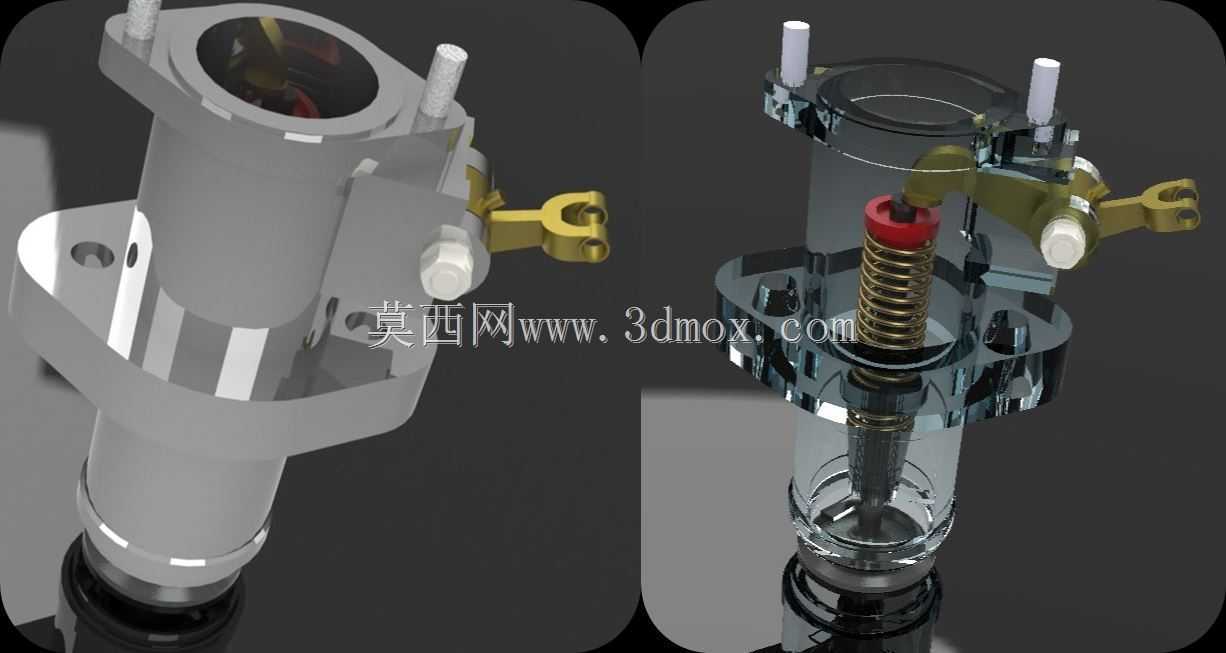

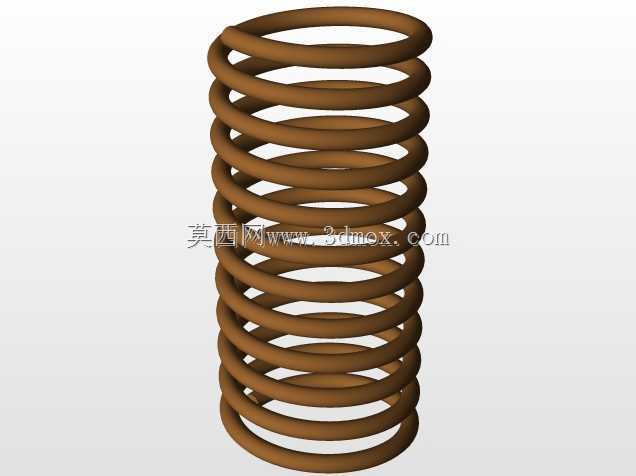

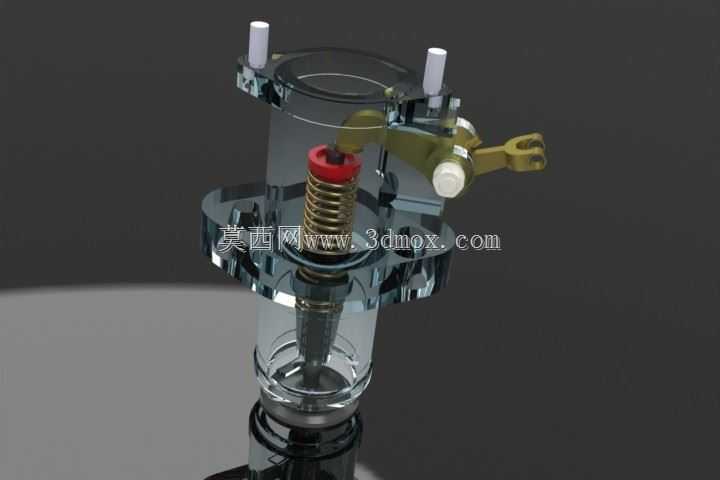

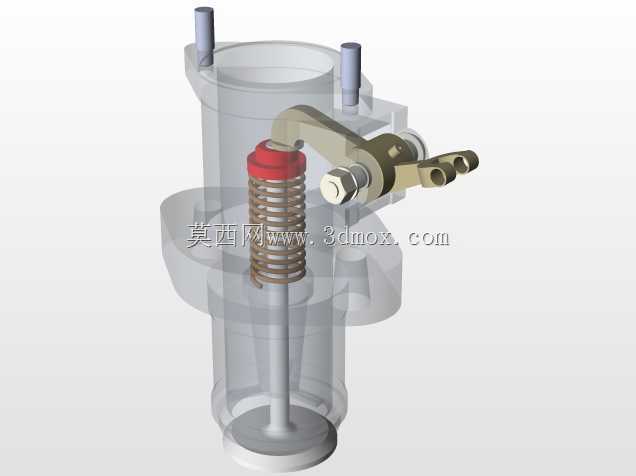

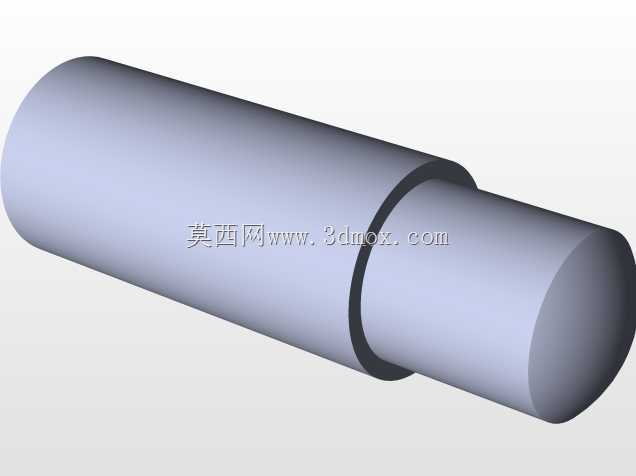

　　摇臂与阀芯顶杆通过销轴铰接，摇臂转动行程经过限位设计，可避免阀芯过位导致的弹簧压并、密封面磨损问题，阀芯组件内置复位弹簧，在操纵力撤除后可自动带动阀芯回到初始关闭位置，弹簧刚度经过匹配计算，既保证复位动作可靠，又不会出现操纵力过大的问题。透明剖视视角可清晰看到内部流道为等径直腔设计，流道内壁无突变台阶，可最大程度降低气路流通阻力，减少气流通过时的压损，阀芯密封端采用锥面密封结构，相比平面密封具备更好的对中补偿能力，即使存在微小加工误差也能保证密封可靠性。设计过程中充分考虑了安装边界约束，整体径向最大尺寸不超过法兰安装外径，侧置摇臂在全行程转动时不会超出阀体最大径向轮廓，安装后不会与周边管路、支架产生运动干涉，

　　可适配安装空间紧凑的气路布置场景。阀体上部的安装法兰定位基准与下部管路对接端的同轴度控制在合理公差范围内，可避免安装后出现管路偏斜、密封件偏磨的问题。阀芯与阀体配合段采用间隙配合设计，配合面粗糙度满足气动元件的运动要求，既保证阀芯动作顺滑无卡滞，又不会因为间隙过大导致内泄漏超标。
