微型动力组件用紧凑型曲轴箱体结构

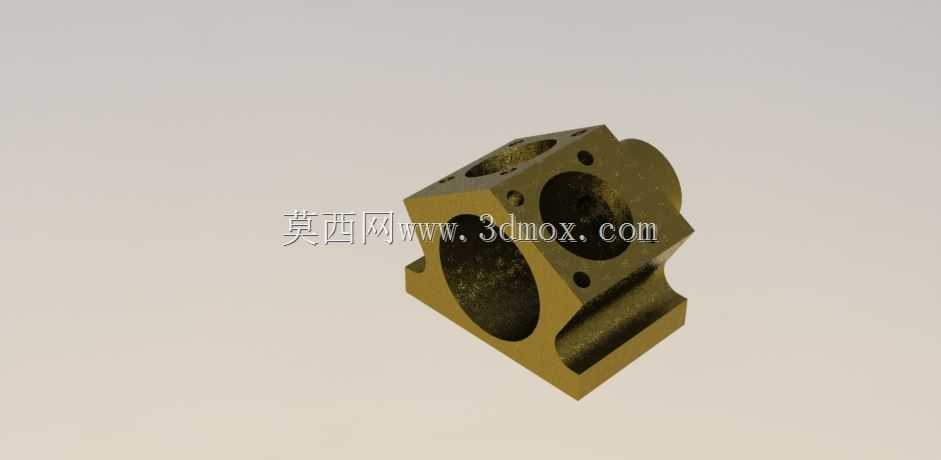

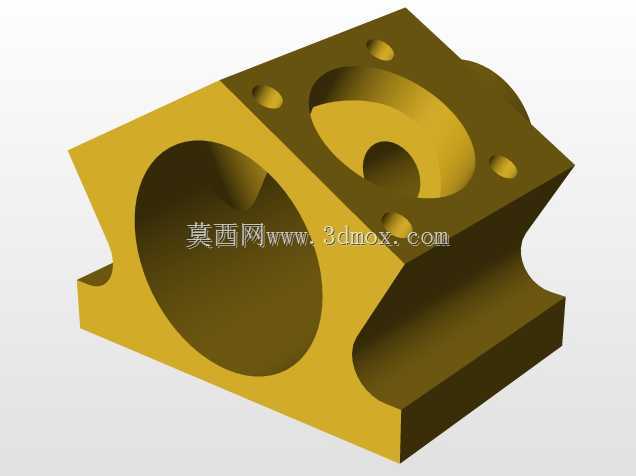

　　这类微型曲轴箱主要适配小排量内燃动力单元，常见于便携园林机具、小型航模动力、迷你发电机组以及手持作业设备的动力端，作为动力核心的承载壳体，需要同时容纳曲轴连杆组件、配气相关结构与润滑油腔，是微型动力总成的基础支撑部件。从结构设计逻辑来看，该箱体采用一体化铸造成型的主体结构，多面孔位的布局完全围绕曲轴回转中心做同轴度基准设计，两侧大口径开孔分别对应曲轴输出端与飞轮端的安装位，孔位周边的螺纹孔用于固定端盖与密封组件，保证腔体的密封性能，避免润滑油渗漏同时阻挡外界粉尘进入运动副区域。上部的开孔结构用于安装气缸组件，安装面的平面度需要控制在合理公差范围内，保证气缸与箱体结合面的密封可靠性，避免燃烧室漏气影响动力输出效率。

　　侧面的异形槽结构是为了避让连杆运动的轨迹空间，在有限的箱体体积内最大化预留运动件的活动余量，避免运转过程中出现运动干涉。从安装边界来看，该箱体的外部安装凸台分布在四个边角位置，凸台上的通孔用于将整个动力单元固定到设备机架上，安装孔的中心距尺寸需要匹配对应设备的机架安装位，保证动力总成安装后的同轴度，避免运转过程中产生额外的振动载荷。箱体的壁厚设计遵循等强度原则，在轴承安装位、气缸结合面等受力集中区域做了局部加厚处理，非受力区域适当减薄来控制整体重量，适配微型动力设备对轻量化的要求。油路相关的预留孔位集成在箱体壁内部，不需要额外铺设外置油路，简化了整机的装配流程，同时减少了油路渗漏的风险。在实际建模过程中，

　　需要优先确定曲轴的回转中心轴线作为整个模型的基准轴，所有孔位、安装面的尺寸都要围绕该基准做公差关联，轴承安装孔的尺寸精度需要满足对应滚动轴承的配合公差要求，保证轴承压装后不会出现松旷或过紧抱死的问题。箱体的边角位置都做了铸造圆角处理，避免应力集中导致的箱体开裂，同时也符合铸造工艺的成型要求，减少铸造过程中出现砂眼、缩孔的概率。这类微型曲轴箱的结构紧凑性要求极高，在设计时需要反复核对内部运动件的运动包络，确保曲轴、连杆在全行程运转过程中与箱体内壁保留足够的安全间隙，同时还要兼顾密封件的安装槽尺寸，保证密封圈压缩量处于合理区间，既可以实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。
