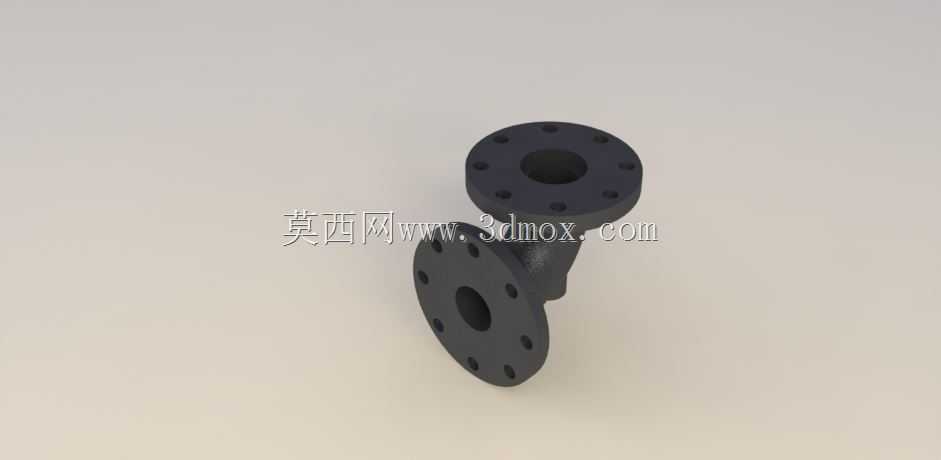

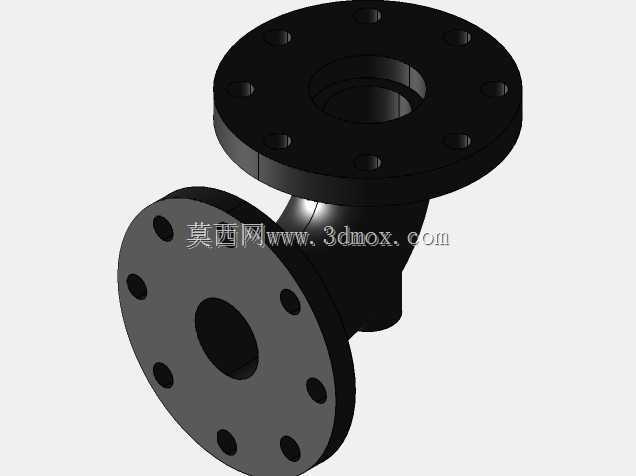

90度法兰连接弯管结构设计

　　在工业管路系统的布局设计中，受安装空间、设备接口方位、管路走向规划等限制，经常需要实现管路的直角转向，同时还要兼顾连接强度、密封性能与拆装维护的便利性，这款带双法兰结构的90度弯管，就是针对这类场景设计的管路连接构件。这类构件常应用在化工流体输送、市政给排水、暖通循环系统、工业生产设备的液压与气动管路中，当两段轴线垂直的管路需要对接，且要求连接部位可反复拆装、密封承压能力达标时，法兰式90度弯管相比焊接式弯头，后期维护更换管路附件、清理管路内部积垢的操作会便捷很多。从结构设计逻辑来看，弯管两端的法兰盘采用标准螺栓孔布局，孔位沿法兰端面圆周均匀分布，安装时只需将两端法兰与对接管路的法兰盘对齐，在密封面加装适配的密封垫片后，

　　穿入对应规格的螺栓按对角顺序逐步拧紧，即可实现管路的刚性连接与可靠密封，能承受管路内常规的流体压力，避免输送介质出现渗漏。弯管的转角部位采用圆弧过渡结构，而非直角弯折，这种设计一方面可以降低流体在转向位置的局部阻力，减少流体输送过程中的压损，避免介质在转角处形成涡流造成管路振动或冲蚀磨损，另一方面也能避免直角弯折带来的应力集中问题，提升弯管本体的结构强度，在长期承压运行的工况下降低转角部位开裂的风险。在安装边界的适配性上，两端法兰的端面为平行于各自对接管路轴线的平面，安装时需要保证对接法兰的端面平行度、螺栓孔的同轴度在允许公差范围内，避免强行对接造成法兰密封面受力不均，出现密封失效的问题；弯管的整体转弯半径经过合理设定，

　　既不会因为半径过小导致流体阻力陡增，也不会因为半径过大占用过多安装空间，能够适配多数紧凑型管路布局的空间要求。法兰盘的密封面采用平面结构，适配常用的非金属平垫片、金属缠绕垫片等密封件，可根据输送介质的温度、腐蚀性、压力等级选择对应的密封材质，满足不同工况的使用需求。弯管本体与两端法兰的连接部位做了平滑过渡处理，不存在结构突变，减少了应力集中点，在管路受外力冲击、温度变化产生热胀冷缩时，能够更好地分散应力，避免连接部位出现断裂损坏。
