往复式动力传动用十字头结构设计

　　十字头作为往复式动力设备中连接活塞杆与连杆的核心传动构件，在石油钻井泥浆泵、往复式压缩机、蒸汽机车、大型柱塞泵等需要将旋转运动转化为直线往复运动的设备中承担着关键的力传递作用，其结构设计合理性直接决定整套动力总成的运行稳定性与服役寿命。从实际工况来看，十字头需要在设备滑道内做高频往复滑动，既要承受连杆传递的交变侧向推力，又要保证活塞杆始终沿轴向做直线运动，避免活塞杆因受侧向力出现偏磨、密封件过早失效等问题。

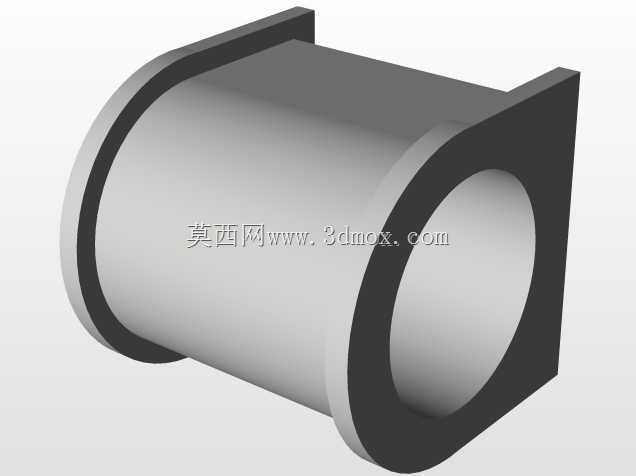

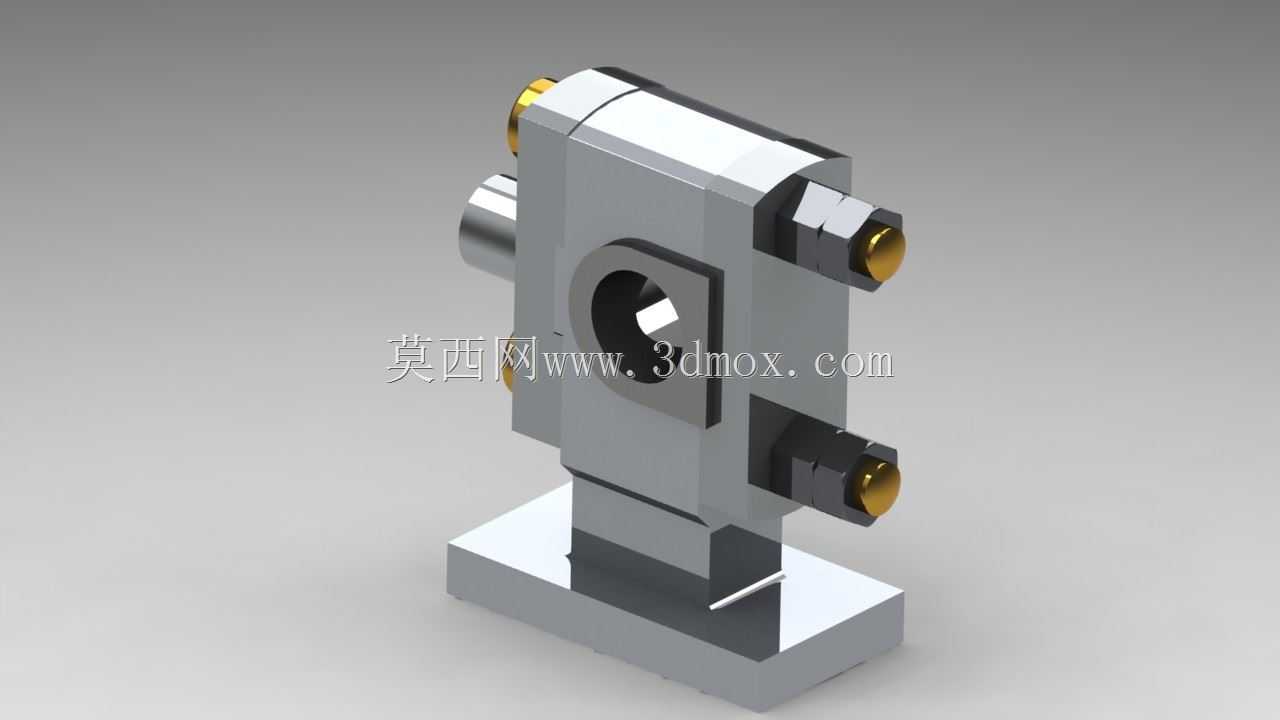

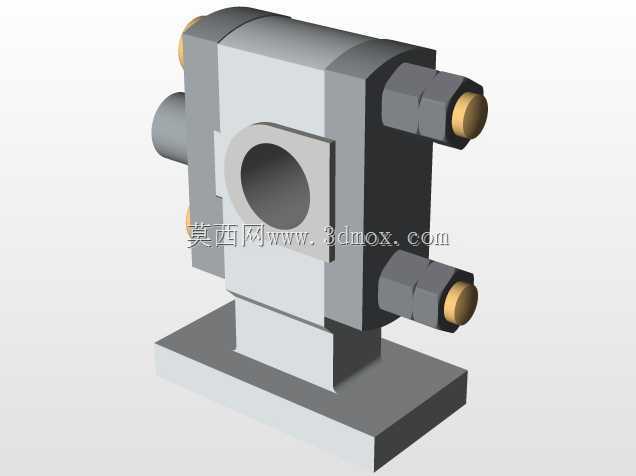

　　本次设计的十字头采用整体式铸钢基体搭配可拆式连接销座的结构，主体下部设置一体化的方形安装滑履，滑履底面为精加工平面，可直接与设备机身的滑道面配合，滑履的宽度与长度尺寸经过受力核算，保证在最大侧向推力工况下，滑履与滑道的接触比压控制在材料许用范围之内，避免运行过程中出现滑道拉伤、十字头卡滞等故障。十字头主体中部开设贯穿的活塞杆安装孔，孔内加工有定位键槽，可通过锁紧键与活塞杆实现周向固定，防止运行过程中活塞杆与十字头出现相对转动，保证动力传递的同轴度。

　　十字头的两侧对称布置连杆连接销座，销座采用分体式压盖结构，通过高强度内六角螺栓与十字头主体锁紧，销孔内可安装耐磨铜套，降低连杆小头销的转动磨损，销座外侧设置的锁紧螺母可对连接销实现轴向定位，防止销子在往复运动中出现轴向窜动。设计过程中重点校核了十字头在最大冲次、最大活塞力工况下的结构强度，对滑履与主体连接的过渡圆角处做了应力释放优化，避免应力集中导致的疲劳断裂问题。

　　从安装边界来看，该十字头的整体外形尺寸适配中型往复泵的机身滑道安装空间，滑履与滑道的配合间隙控制在0.12-0.2mm之间，既保证往复滑动的顺畅性，又能避免间隙过大导致的运行冲击。十字头与活塞杆的连接采用螺纹加锁紧键的双重固定方式，相比传统的单一螺纹连接，可有效承受交变载荷下的防松需求，减少设备运行过程中的连接松动故障。两侧的销座连接螺栓采用预紧力控制安装，保证压盖与销套的贴合面均匀受力，避免局部载荷过大导致的销套偏磨。在润滑设计上，十字头主体内部开设有连通的润滑油道，可将机身润滑系统的压力油引导至滑履摩擦面、连杆销配合面，保证各运动副在运行过程中得到充分润滑，降低摩擦损耗，延长构件的维护周期。
