偏置式传动链路连接构件结构设计

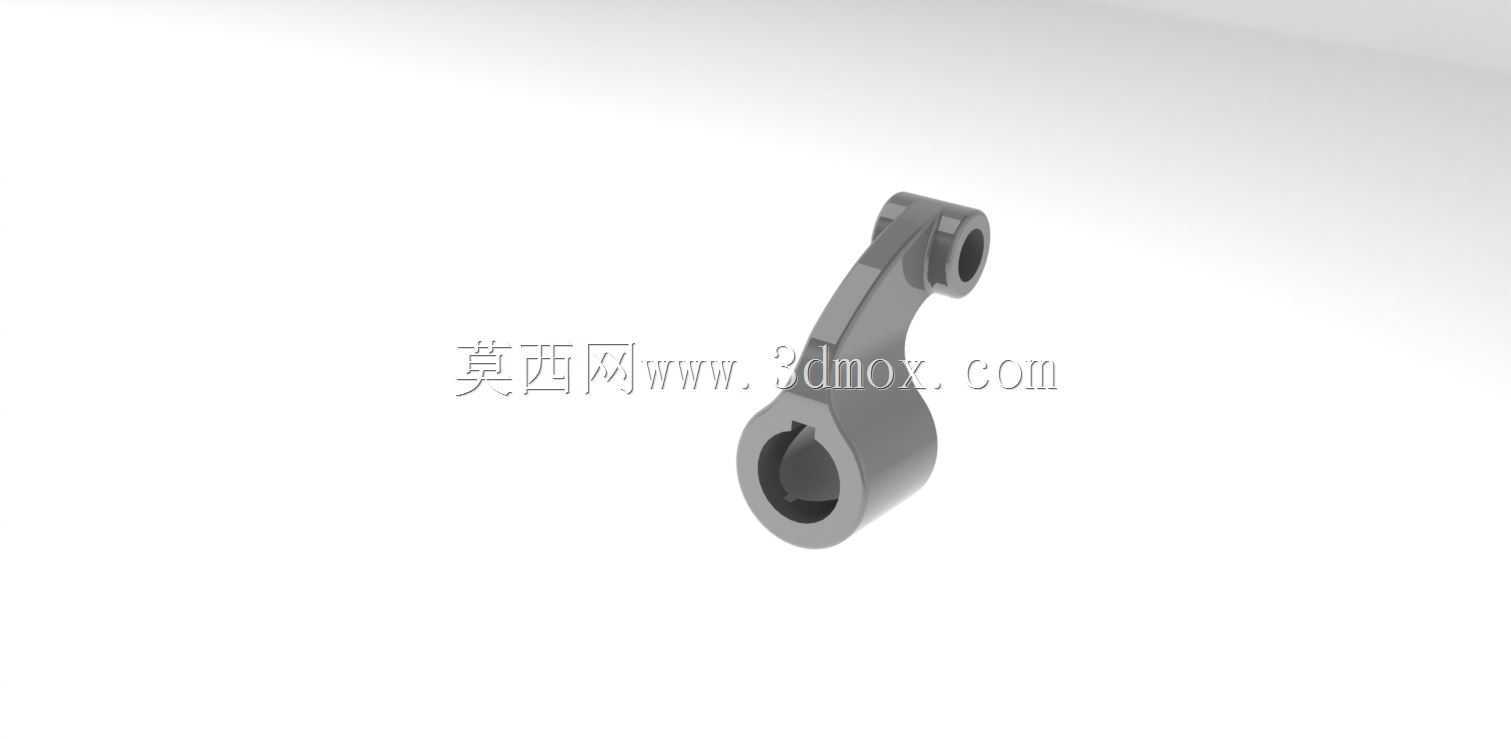

　　这类偏置链路构件常应用在需要错位传递往复运动的传动场景中，比如轻工包装设备的间歇送进机构、小型农机的操纵联动结构、自动化生产线的工位切换摆臂组件里，核心作用是在两个存在轴间距偏置的铰接点之间传递既定轨迹的摆动力矩，避免传动链路与周边其他结构件产生运动干涉。从结构设计逻辑来看，构件两端的铰接孔采用了不同的孔径匹配设计，一端为带键槽的安装孔，用于和动力输出轴做周向固定，保证扭矩传递过程中不会出现相对打滑，孔口处做了倒角过渡，方便轴件装配时的导入，也能减少装配过程中孔口边缘的应力集中；另一端为光孔结构，用于配合销轴与后续联动构件做铰接，孔内壁预留了衬套安装的余量空间，长期铰接磨损后只需更换衬套即可恢复配合精度，无需更换整个构件，

　　大幅降低后期维护成本。构件的臂身采用了变截面的弧形过渡设计，并非等径直杆结构，这种偏置弧形的轮廓一方面是为了适配两个铰接点之间的空间错位要求，让传动过程中臂身的运动轨迹完全避让开周边的管线、机架等固定结构，另一方面弧形的变截面设计可以在保证整体结构强度的前提下，尽可能减少构件自身的重量，降低传动过程中的转动惯量，让机构启停的动态响应更灵敏，减少动力端的负载冲击。在安装边界的考量上，设计时已经对构件的运动包络做了完整校核，臂身最外侧的回转半径经过反复优化，在满足传动摆角要求的前提下，尽可能缩小了所需的安装空间，两个铰接孔的端面都做了凸台加厚处理，提升铰接位置的轴向承载能力，避免长期受交变载荷作用出现端面变形。

　　臂身的截面厚度从铰接端向臂身中部平滑过渡，应力集中区域都做了圆角处理，经过受力仿真验证，在额定传递扭矩的工况下，构件的最大应力远低于常用45号钢调质处理的许用应力值，能够满足长期往复摆动的疲劳强度要求，不会出现早期断裂失效的问题。这类构件在装配时需要注意，带键槽的一端与轴装配时要保证键的配合间隙符合公差要求，铰接端的销轴要做好轴向防脱固定，衬套装配后要保证铰接转动灵活无卡滞，日常维护时定期在铰接位置加注润滑脂，减少铰接副的磨损量，延长构件的整体使用寿命。
