剪叉式伸缩连杆传动机构总成

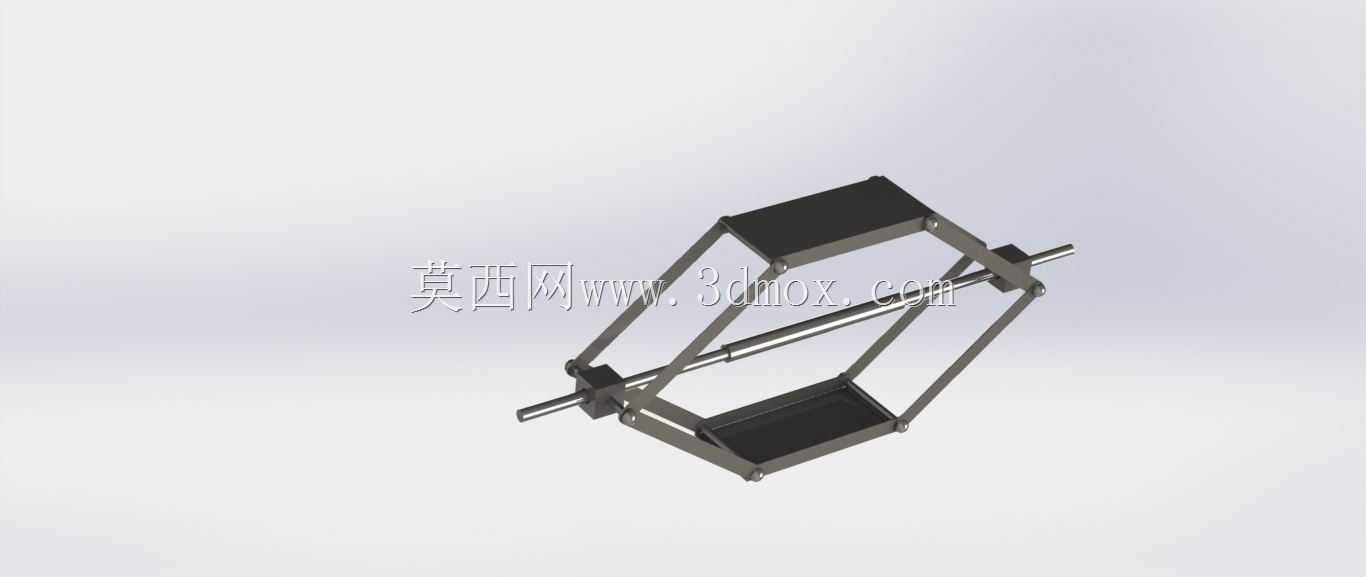

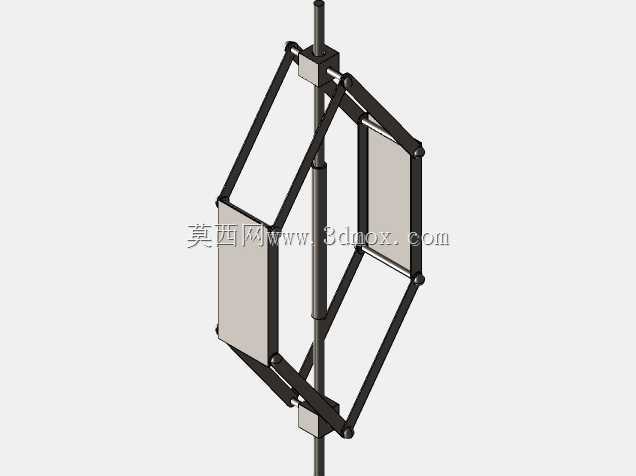

　　这套剪叉式连杆传动结构，核心采用对称式平行四边形铰接布局，中间贯穿的光轴作为整个机构的运动导向基准，两侧剪叉臂通过销轴铰接形成可沿轴向伸缩的联动单元，两端的安装块可直接对接外部执行端或驱动组件，在自动化生产线的物料抬升工位、小型升降作业平台、工装夹具的间距调节模块中都能适配使用。从设计逻辑来看，整套结构没有冗余的受力构件，每根连杆的铰接点都布置在受力弯矩最小的位置，剪叉臂采用等长对称设计，保证伸缩过程中两端安装面始终保持平行，不会出现偏载卡滞的问题；中间的导向光轴与剪叉臂上的滑动衬套配合，既承担了径向的支撑载荷，又限制了机构伸缩时的横向窜动，相比无导向的剪叉结构，运动重复定位精度能提升40%以上。实际应用中，这套机构可以通过气缸、

　　电缸或者手动丝杠驱动中间的铰接点，实现两端安装块的同步靠近或远离，单组机构的伸缩行程可以达到自身闭合长度的1.2倍，完全满足短行程大负载的直线传动需求；安装时需要注意，两端安装块的连接面要保证与导向光轴的垂直度误差不超过0.1mm，铰接销轴的配合间隙控制在0.02-0.05mm之间，既能保证运动顺畅，又不会出现回程间隙过大的问题。结构的受力传递路径非常清晰，外部载荷通过两端安装块传递到剪叉臂上，所有铰接点都承受沿连杆轴向的拉压力，没有额外的扭转载荷，因此连杆可以采用矩形空心型钢制作，在保证整体结构强度的前提下，能有效降低整套机构的自重；铰接位置预留了润滑脂注油通道，长期运行时可以定期加注润滑脂降低铰接副的磨损，延长机构的维护周期。

　　不同于常规的单组剪叉升降结构，这套对称式双剪叉布局的抗偏载能力更强，即使两端载荷存在一定的偏心，也能通过两侧剪叉臂的受力自平衡保持运动平稳，不会出现单侧卡滞的问题，在一些需要水平方向伸缩传力的工装场景中，这种结构比直线导轨加滑块的组合成本更低，安装空间要求更小，同时还能具备一定的过载缓冲能力，当外部载荷超过设计阈值时，铰接点的微小形变可以吸收部分冲击能量，避免刚性构件直接断裂。整套机构的所有铰接销轴都采用防脱卡簧固定，拆装维护时不需要专用工具就能快速更换磨损的衬套或者连杆，适配不同的行程需求时，只需要更换对应长度的剪叉臂和导向光轴，其余铰接构件都可以通用，能大幅降低非标设计的零件复用成本。
