四孔圆形服饰纽扣注塑模具结构设计

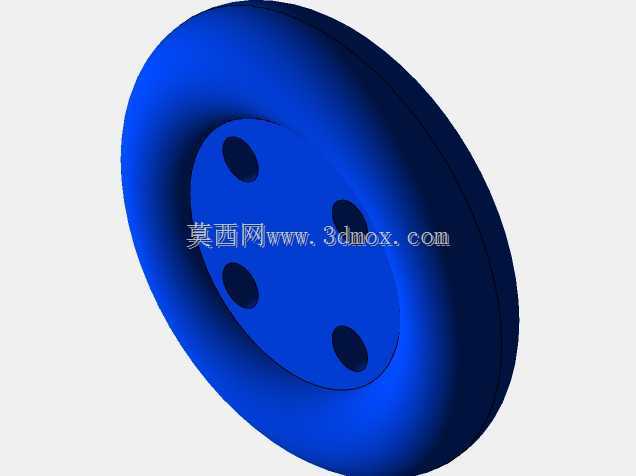

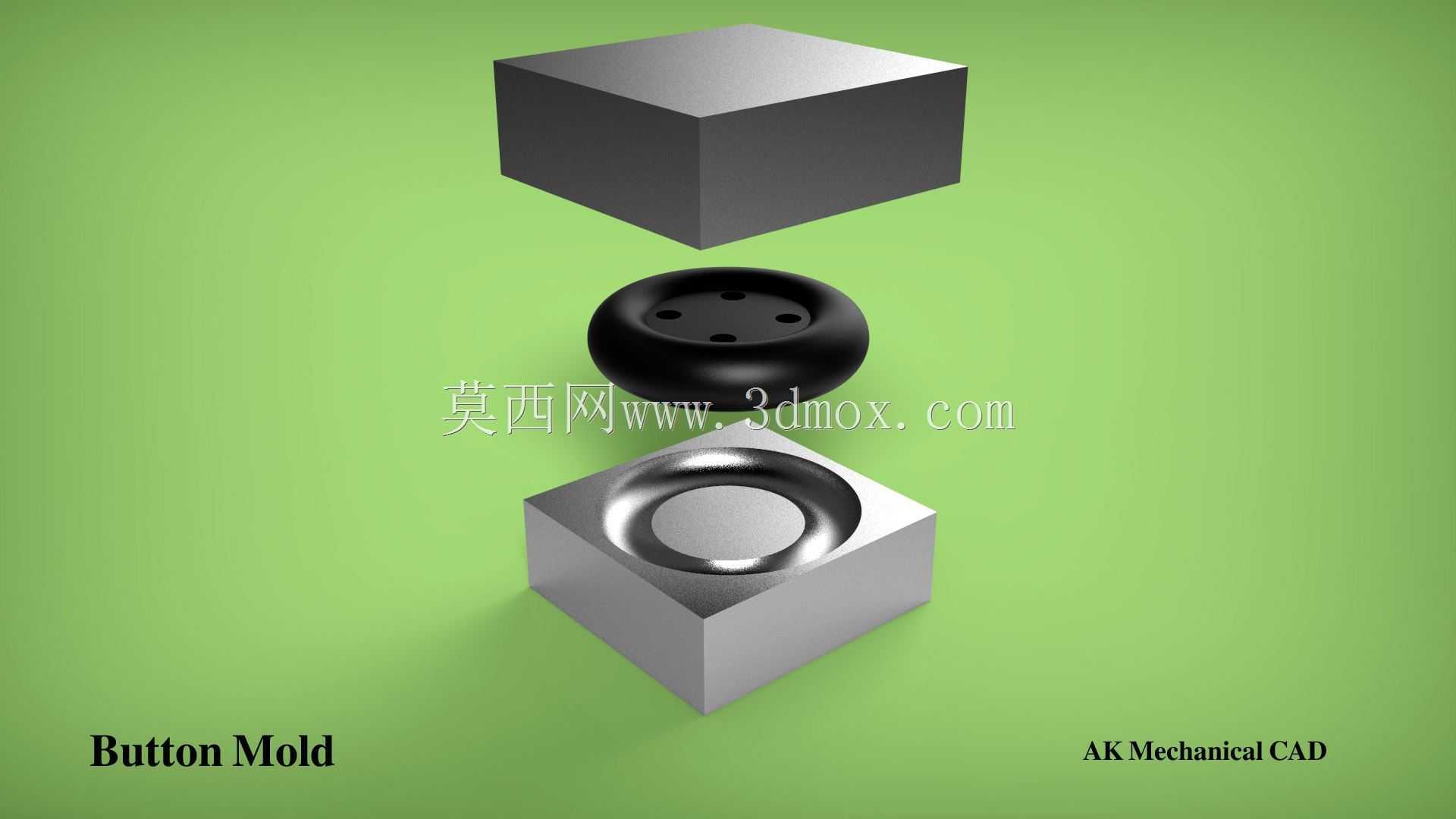

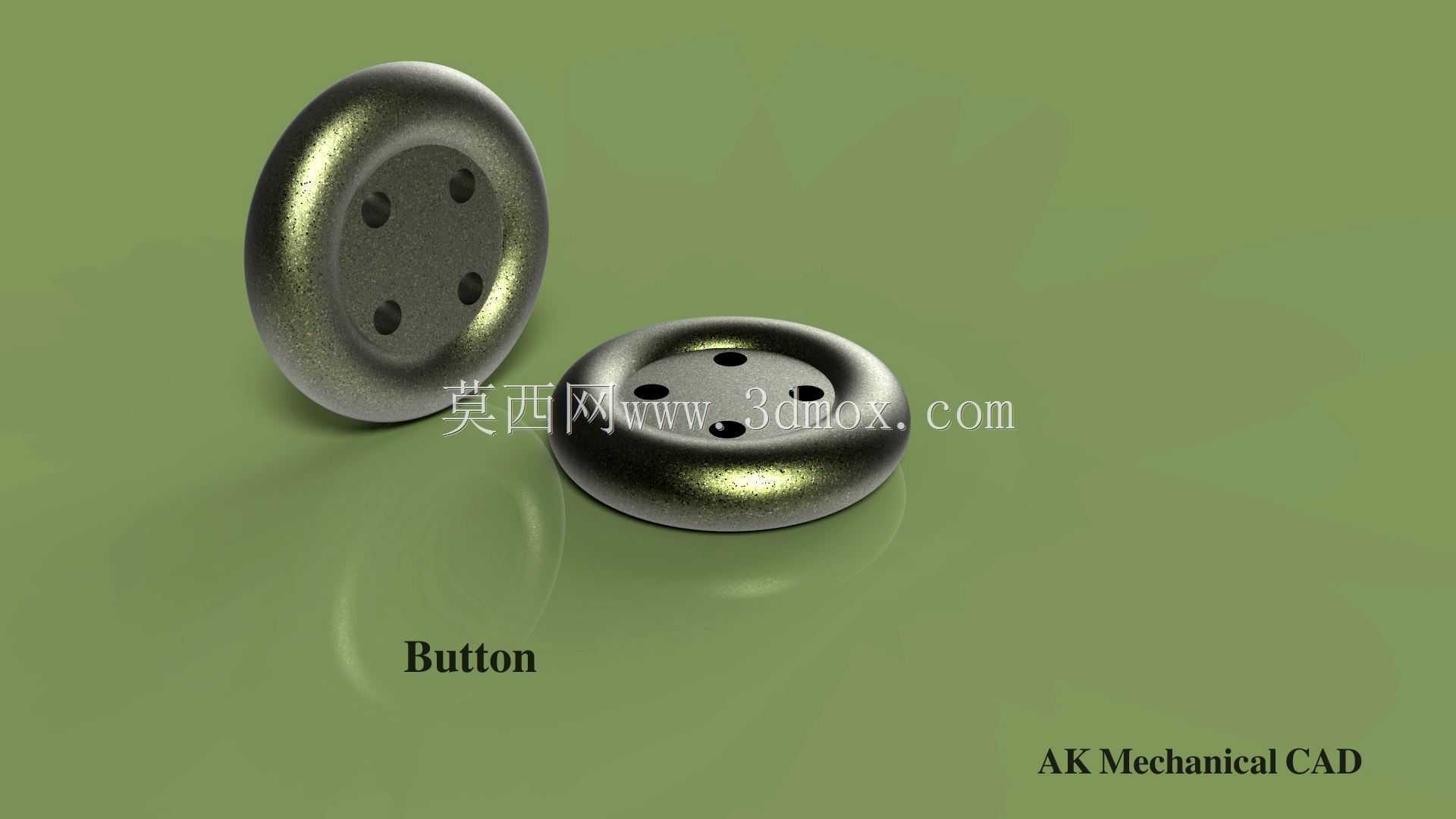

　　日常服饰、家纺产品中大量使用的四孔圆形树脂纽扣，其批量生产高度依赖精密注塑模具的稳定运行，这类模具的设计合理性直接决定纽扣的成型精度、生产效率与外观质量。从实际生产场景来看，纽扣属于小尺寸大批量注塑件，单模通常采用多型腔排布，单批次产量可达数万甚至数十万件，模具需要长期承受高速注塑的压力与温度循环，对结构强度与脱模顺畅度要求极高。该套模具针对四孔纽扣的结构特点做了针对性设计，纽扣本体为环形扁圆结构，中心区域均匀分布四个穿线孔，边缘做圆弧过渡处理，避免服饰使用过程中刮蹭面料。设计过程中首先确定分型面选在纽扣最大轮廓的环形端面处，确保开模后塑件留在动模侧，方便顶出机构动作。浇注系统采用平衡式流道布局，多型腔同步进胶，

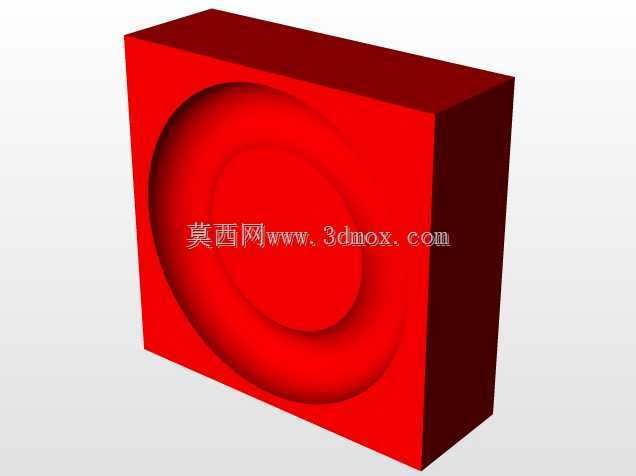

　　保证每个型腔内的熔料填充速度、压力一致，避免出现缺胶、飞边、缩痕等成型缺陷，流道截面选用圆形结构，减少熔料流动阻力，降低注塑过程的压力损失。成型零件部分，型芯对应纽扣的内凹面与四个穿线孔结构，采用镶拼式结构加工，四个小孔的型芯单独制作后嵌入主型芯，既方便加工时保证孔位的位置度精度，也便于后续生产中出现小孔型芯磨损、折断时快速更换，减少模具维修停机时间。型腔部分对应纽扣的外圆弧面，抛光至镜面等级，保证成型后的纽扣表面光泽均匀，无明显熔接痕、流痕。冷却系统围绕型腔与型芯均匀布置循环水路，水路距离成型面的距离保持恒定，确保模具各区域温度均匀，控制塑件冷却收缩率一致，避免纽扣出现翘曲变形，保证纽扣的平面度与尺寸一致性，

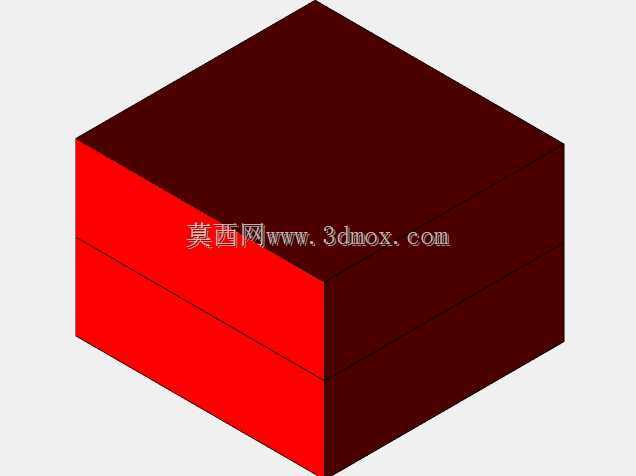

　　穿线孔的位置度公差控制在0.02mm以内，确保后续自动穿线设备能够顺畅作业。脱模机构采用顶杆顶出结构，顶杆布置在纽扣的环形非外观面区域，避免顶出痕迹影响纽扣外观，顶出动作同步性经过校核，防止顶出过程中塑件受力不均出现变形。模具的导向定位采用导柱导套配合精定位结构，合模时保证型腔与型芯的同轴度，避免出现偏心、错边等缺陷，适配常规卧式注塑机的安装尺寸，模架选用标准模架，降低制造成本与配件采购周期。实际生产验证中，该模具成型周期控制在15秒以内，成型后的纽扣边缘无毛刺，穿线孔通畅无堵料，表面质感均匀，能够满足服饰、家纺行业对纽扣配件的大批量生产需求，同时模具结构简单可靠，维护便捷，适合中小注塑加工企业的生产条件。
