带行走轮的摩擦式传动调速结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:429776
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计
  • 带行走轮的摩擦式传动调速结构设计

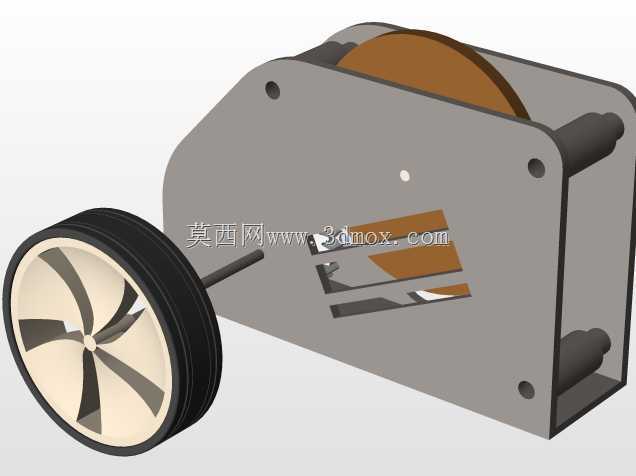

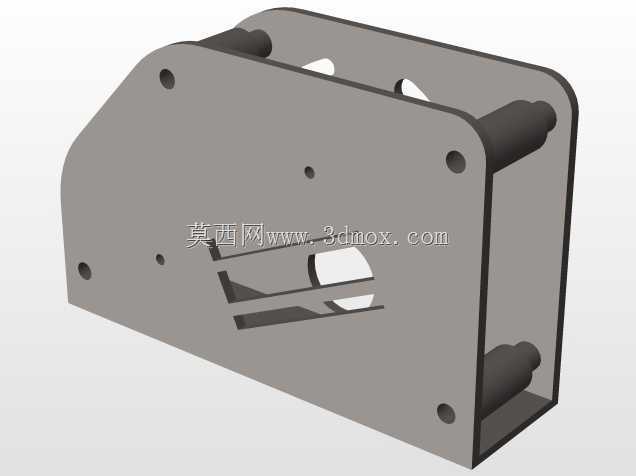

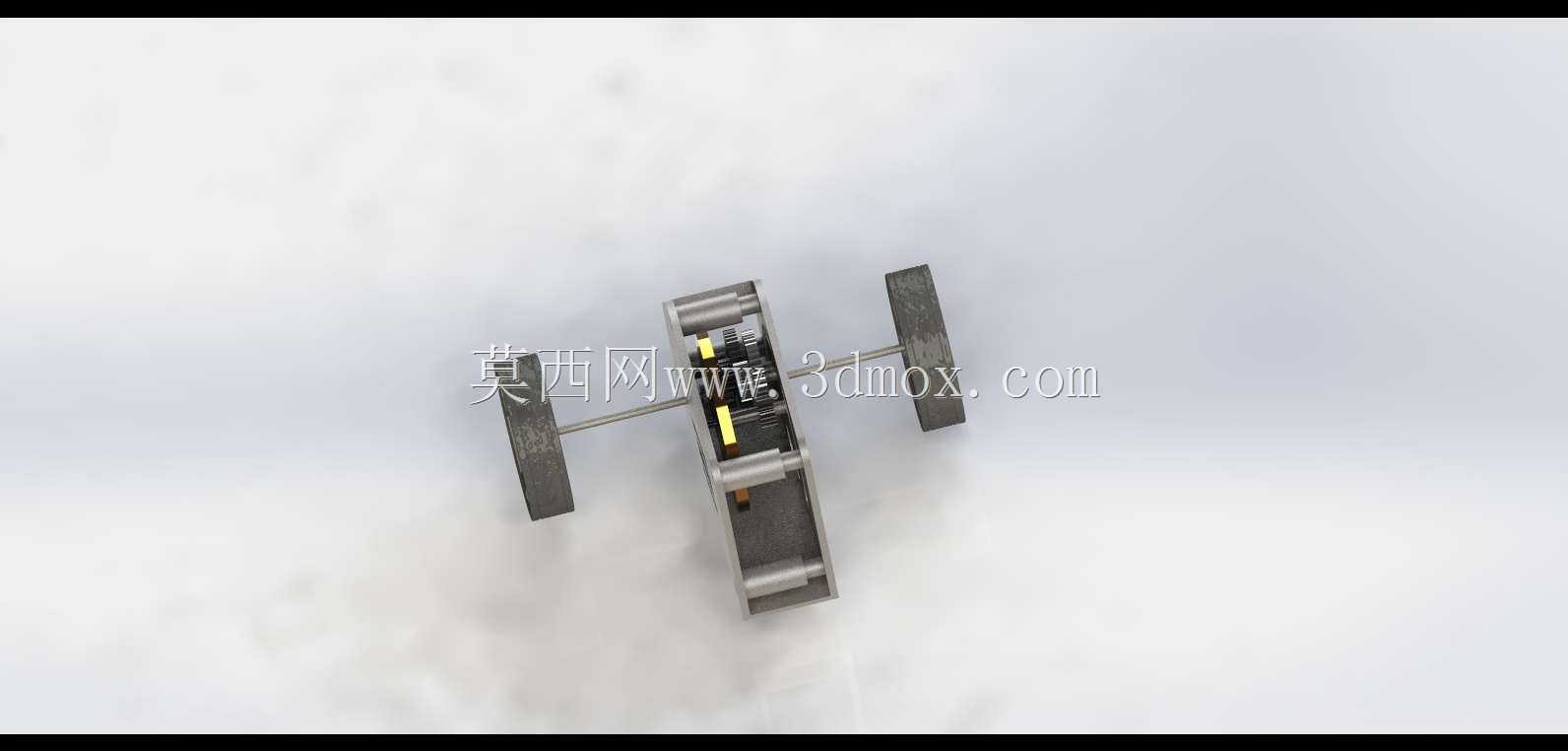

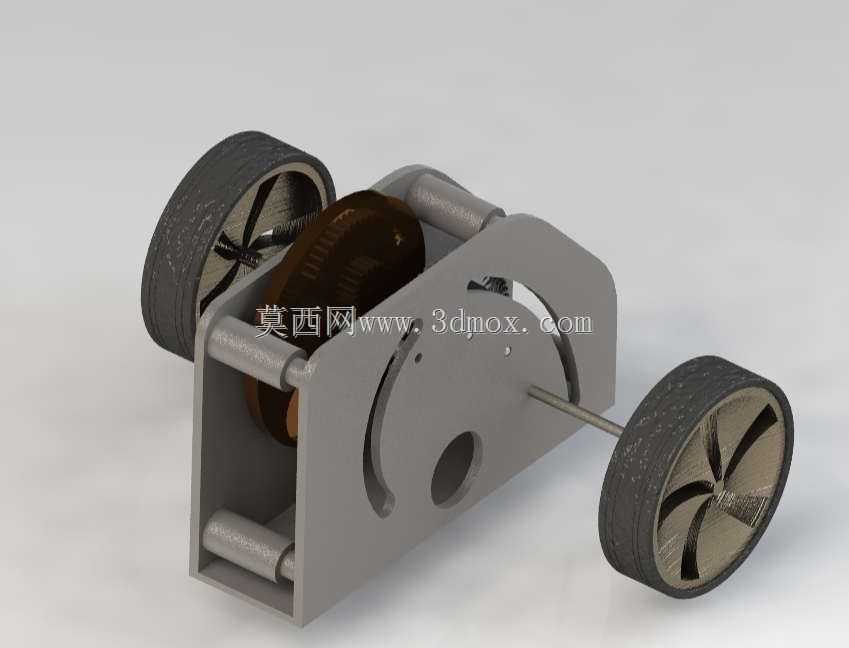

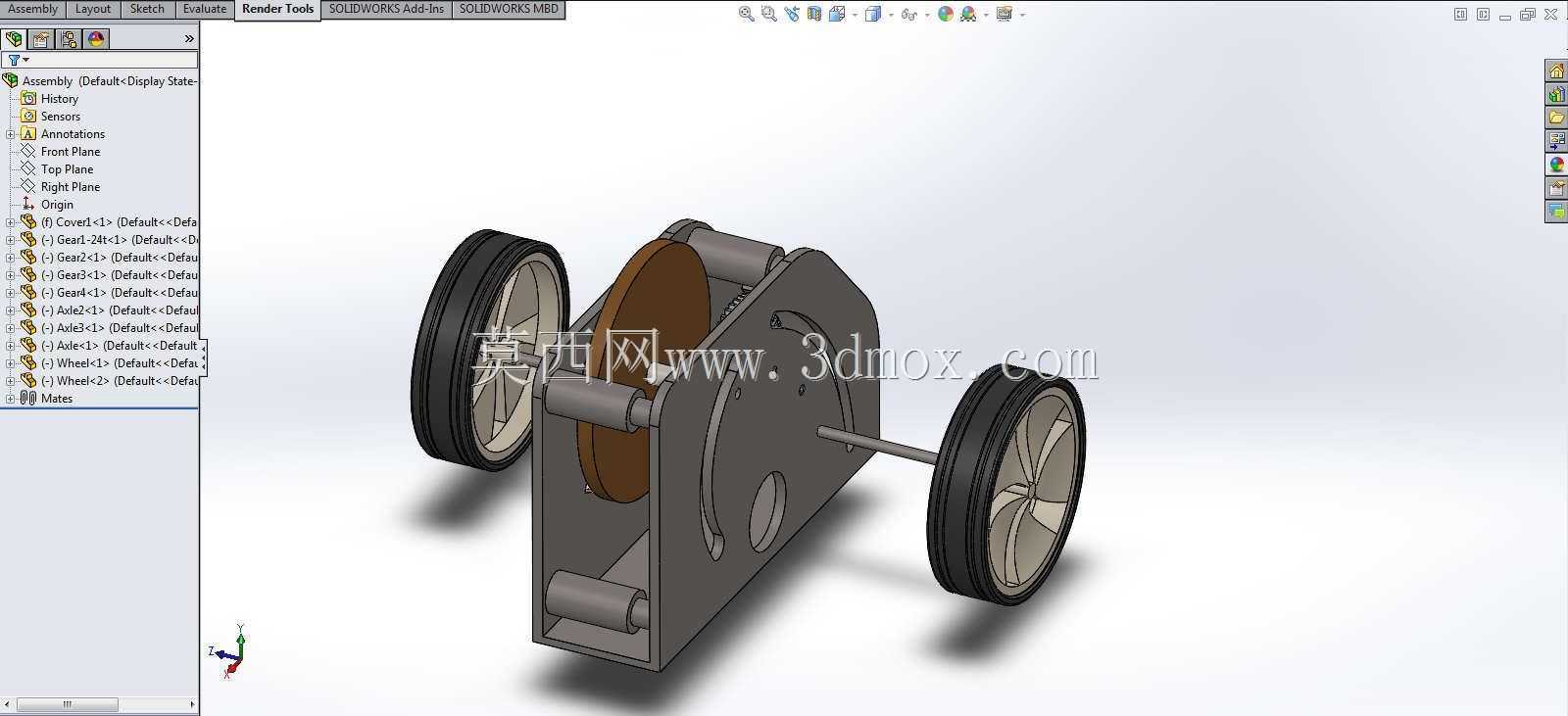

  该结构主要面向小型移动式设备的动力传输与转速调节场景,常见于小型教学演示装置、简易物料转运小车、低速行走类实验设备的动力端,可在不更换动力源的前提下实现输出转速的平稳调整,适配不同负载下的行走速度需求。从功能实现逻辑来看,该结构依靠摩擦轮的接触压力传递扭矩,通过调整摩擦轮的接触位置改变传动比,相比齿轮调速结构,具备结构简单、传动平稳、过载时可通过接触面打滑实现过载保护的特性,不会因瞬时负载过大造成传动件崩齿损坏,适合低载荷、对冲击耐受有一定要求的低速传动场景。设计过程中优先考虑了安装空间的紧凑性,整体采用立式侧板作为安装基准,所有传动轮、支撑轴、行走轮均集成在两块平行侧板之间,侧板上预留的轴孔同轴度公差控制在0.02mm以内,

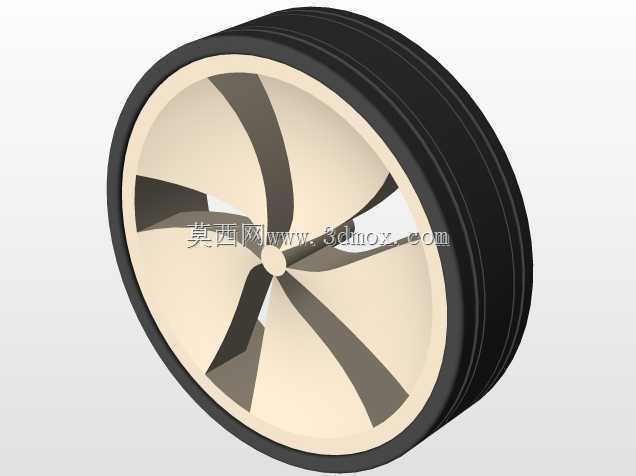

  避免轴系安装后出现卡滞、偏磨问题。摩擦轮采用非金属耐磨材质搭配金属轮芯,既保证足够的摩擦系数传递扭矩,又能降低传动过程中的噪音,同时减少长期运行的磨损量。两侧行走轮通过通轴连接,轴端与轮体采用过盈配合加顶丝固定的方式,保证轮体与轴同步转动,不会出现行走过程中轮体空转的问题。安装边界方面,整体结构的宽度适配小型设备的底盘安装尺寸,侧板底部预留的安装孔位可直接与设备底盘通过螺栓固定,无需额外设计转接支架,输入轴端伸出侧板的长度预留了联轴器安装空间,可直接连接小型驱动电机的输出轴。结构设计时特意将摩擦轮的调整位置设置在侧板外侧,无需拆解主体结构即可完成调速操作,日常维护调整十分便捷。支撑轴的轴肩位置均设置了对应的限位台阶,

  装配时可直接靠台阶定位,不需要额外调整轴系的轴向间隙,降低了装配难度。轮组的离地间隙经过适配,可满足平整室内地面的行走需求,摩擦轮的压紧力通过侧板上的可调腰型孔实现调整,可根据实际负载大小调整接触压力,平衡传动效率与零件磨损速度。
