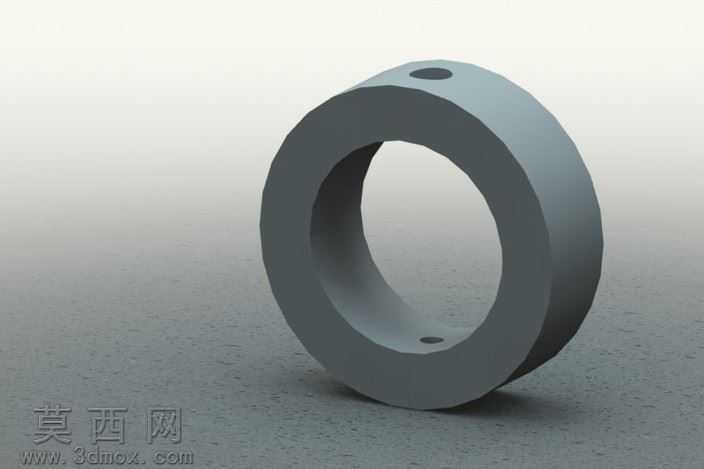

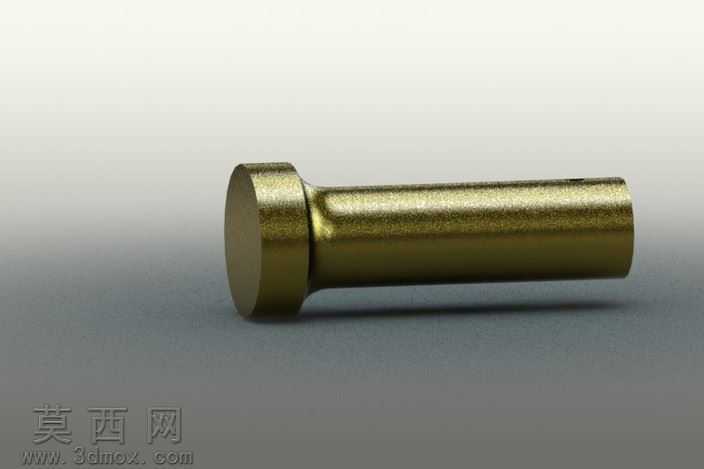

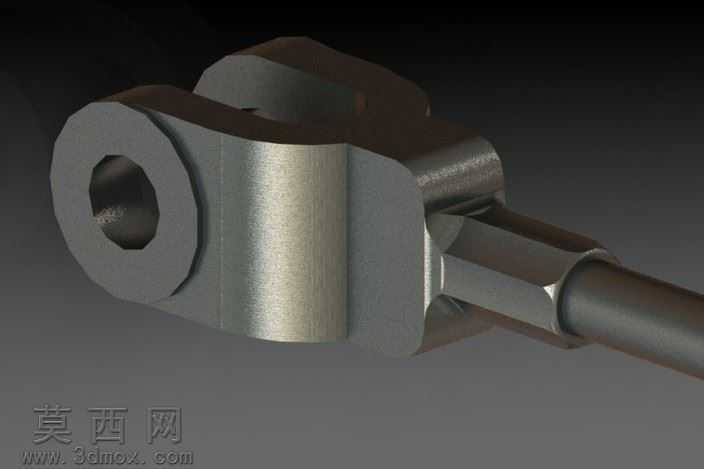

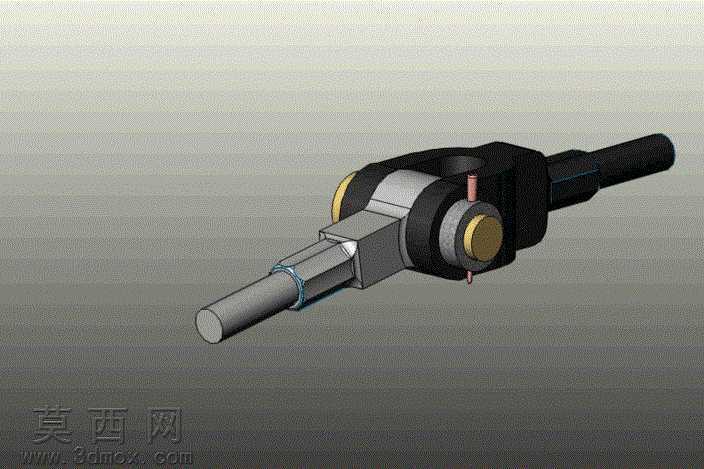

本作品为汽车转向系统核心连接部件的三维建模设计,采用SolidWorks完成全参数化建模流程,建模过程严格遵循机械设计公差规范,对各配合部位预留合理的装配间隙,确保后续虚拟装配与实际生产的工艺可行性。建模初期先梳理部件的运动逻辑:该转向节联合结构需要实现多自由度旋转传动,因此先确定核心旋转轴的基准轴线,以叉形支座为基础基体,通过拉伸、切除、旋转等基础特征搭建主体框架,再逐步细化销轴、衬套、连接轴等附属零件。渲染阶段采用金属材质分层赋予方案:主体连接座采用哑光黑色结构钢材质,调整粗糙度参数模拟锻压毛坯的表面质感;外露的旋转销轴采用黄铜材质,调整金属度与反射参数,突出耐磨零件的金属光泽;两端的连接轴采用亮面中碳钢材质,添加细微的车削纹理贴图还原机加工表面特征;配合部位的衬套添加轻微的橡胶质感,区分不同功能零件的材质差异。结构设计上,该部件采用十字交叉式铰接结构,叉形支座的两个耳片预留同轴销孔,通过圆柱销轴实现第一维度的旋转自由度,销轴端部设置限位挡圈结构防止轴向窜动;中间的连接块通过垂直方向的销轴与叉座连接,实现第二维度的旋转,两个旋转轴互相垂直,满足转向动作所需的角度补偿需求;两端的连接轴采用六角定位段加圆柱轴段的结构,六角段用于装配时的扭矩传递,圆柱轴段用于与外部传动部件的套接配合,轴端预留卡环槽用于轴向定位。设计过程中对所有运动部件进行了干涉检查,确认在极限旋转角度下各零件无碰撞干涉,同时对铰接部位的接触面积进行优化,确保受力均匀,降低长期使用的磨损风险,整体模型完整还原了转向节联合部件的装配关系与运动逻辑,可用于转向系统的运动仿真、结构受力分析以及教学演示场景。
