带套筒插口端开口销扭矩传递接头

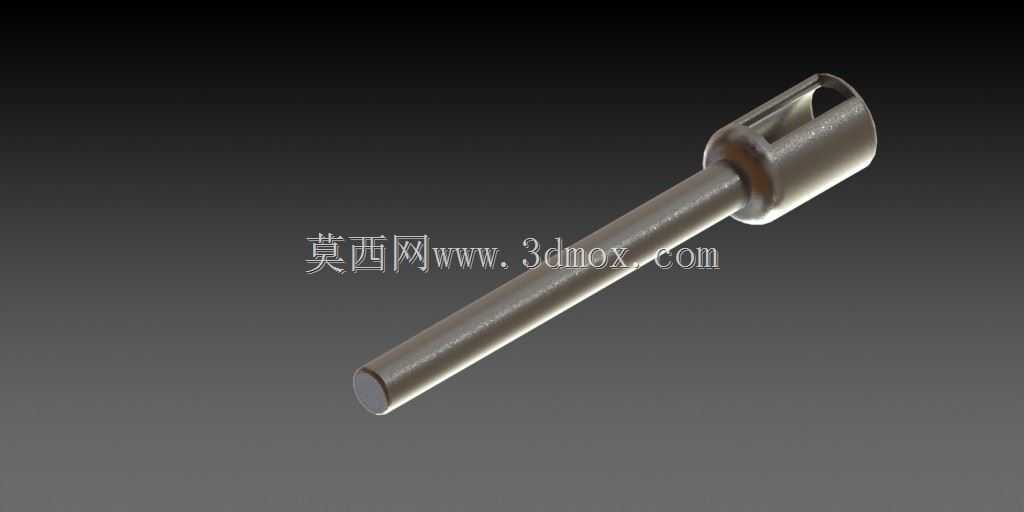

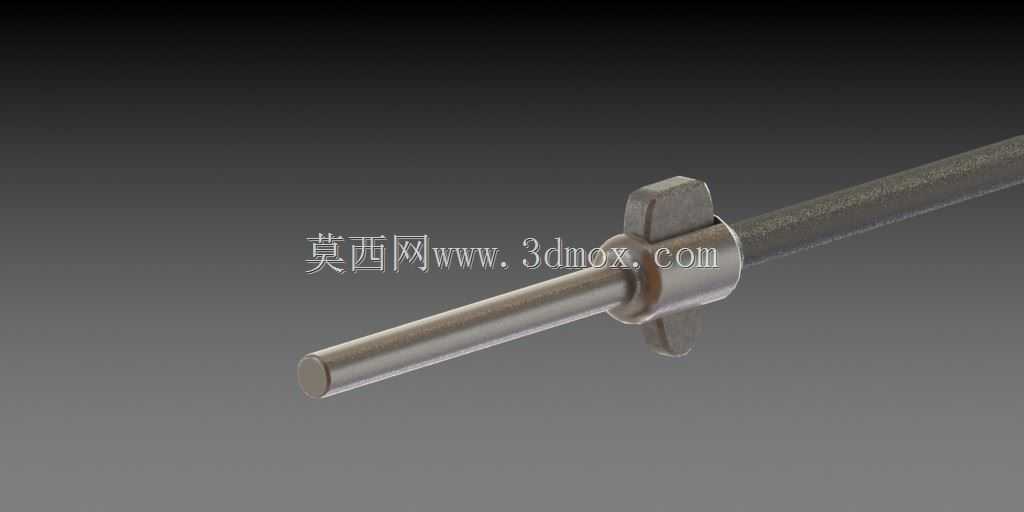

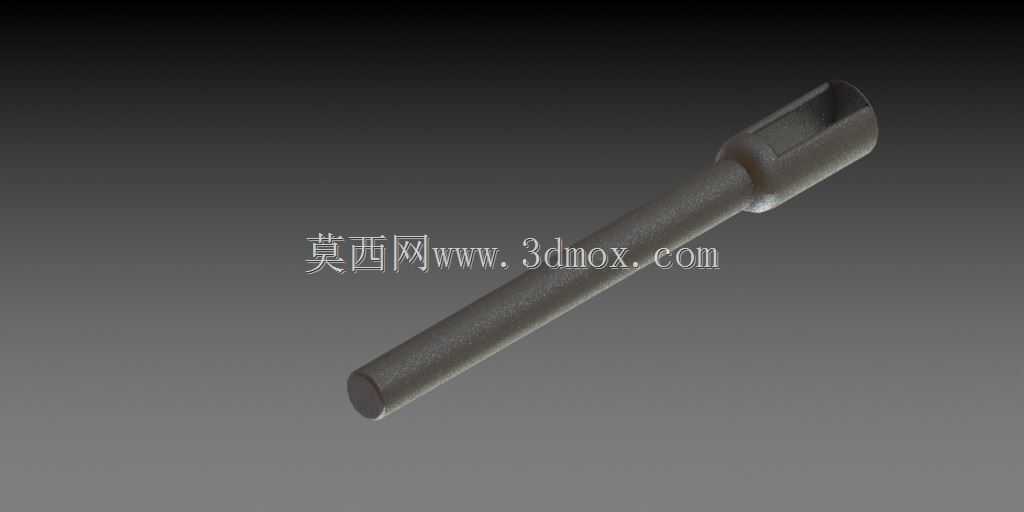

　　这类带套筒与插口端的开口销接头，多应用在中小扭矩的同轴传动场景中，常见于轻工输送设备、小型实验台架、仪器仪表内部的动力传递链路，用来衔接两根同轴布置的传动轴，弥补两轴之间微小的安装同轴度误差，避免刚性连接带来的轴端憋劲、轴承额外负载问题。从结构设计逻辑来看，接头一端采用套筒结构，内孔与配套轴端做间隙配合，装配时可直接套入对应轴段，降低现场装配的对中难度；另一端设置插口结构，与对接轴的榫头结构嵌合，配合横向穿装的开口销完成周向固定，开口销同时承担轴向限位作用，防止传动过程中接头与轴段发生轴向窜动脱出。不同于刚性联轴器的硬连接特性，该接头的开口销部位在传递扭矩时可产生微小的弹性形变，当传动链路出现瞬时过载时，开口销会先发生剪切断裂，

　　切断动力传递路径，保护后端的精密传动部件不受冲击损坏，属于自带简易过载保护功能的传动连接件。在外形尺寸与安装边界上，接头整体为同轴回转体结构，套筒段外径略大于插口段，开口销的安装孔垂直于轴线贯穿套筒与插入的轴端，安装时仅需在轴端对应位置加工匹配的径向销孔即可，不需要额外加工键槽、法兰安装面等复杂结构，对轴端的加工精度要求更低，适合小载荷、安装空间紧凑的传动场景。设计过程中需要重点匹配套筒内孔与轴径的配合公差，间隙过大会导致传动过程中产生径向晃动，加剧销孔的磨损，间隙过小则会提升装配难度，不利于现场快速拆装更换；插口端的嵌合深度需要满足额定扭矩下的挤压强度要求，避免嵌合部位在负载下发生压溃变形；

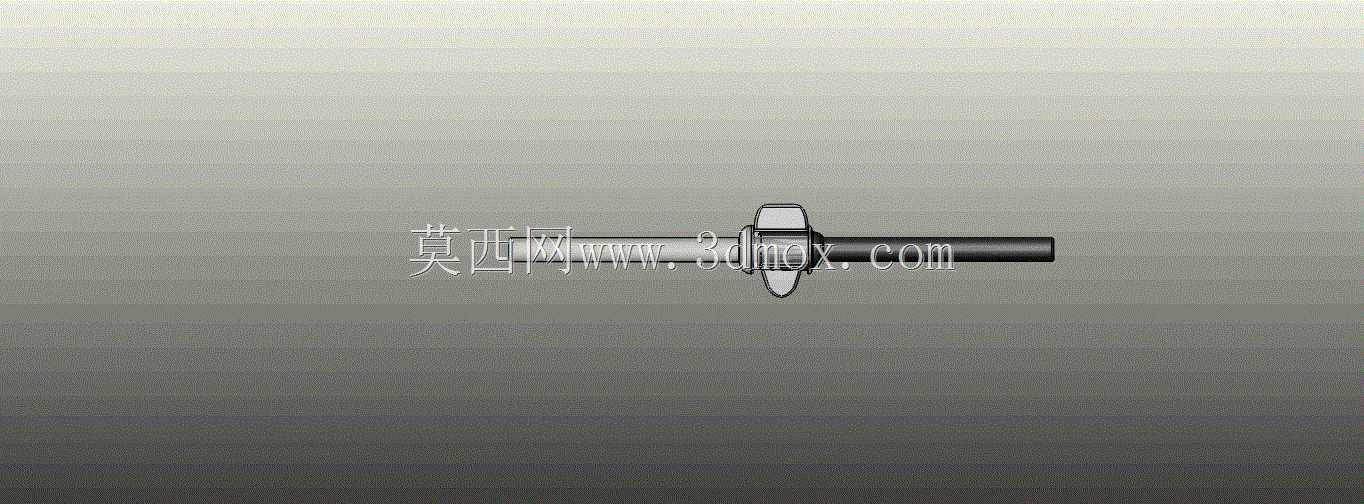

　　开口销的直径选择需要结合传动链路的最大许用扭矩计算，确保过载时能及时剪断，同时正常传动时不会发生疲劳断裂。实际应用中这类接头常被用在转速不高、扭矩不大的传动部位，比如小型传感器的调节轴联动、轻工设备的手动调节轴连接、实验装置的快拆传动段，拆装时仅需拔出开口销即可分离两轴，不需要移动两端的固定轴承座，维护便捷性远高于传统的键连接刚性轴结构。建模时需要重点还原套筒内孔的配合面、插口端的嵌合轮廓、径向销孔的位置精度，同时可通过半透明渲染展示内部轴段的装配关系，直观呈现扭矩从一根轴通过接头传递到另一根轴的过程，帮助设计人员快速理解结构的传动逻辑与装配顺序。
