剖分式滑动轴承支撑座三维结构设计

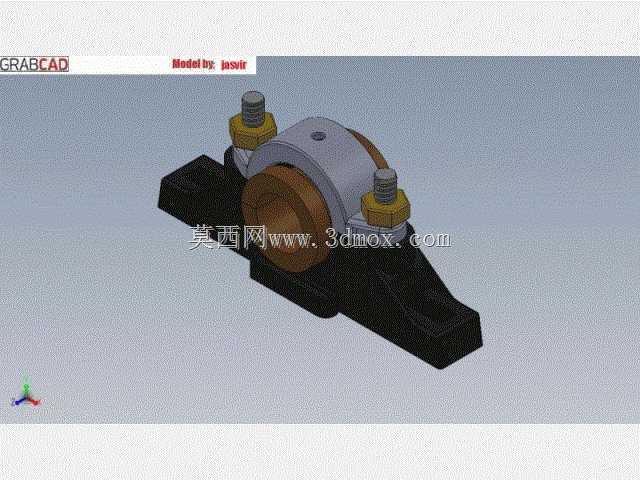

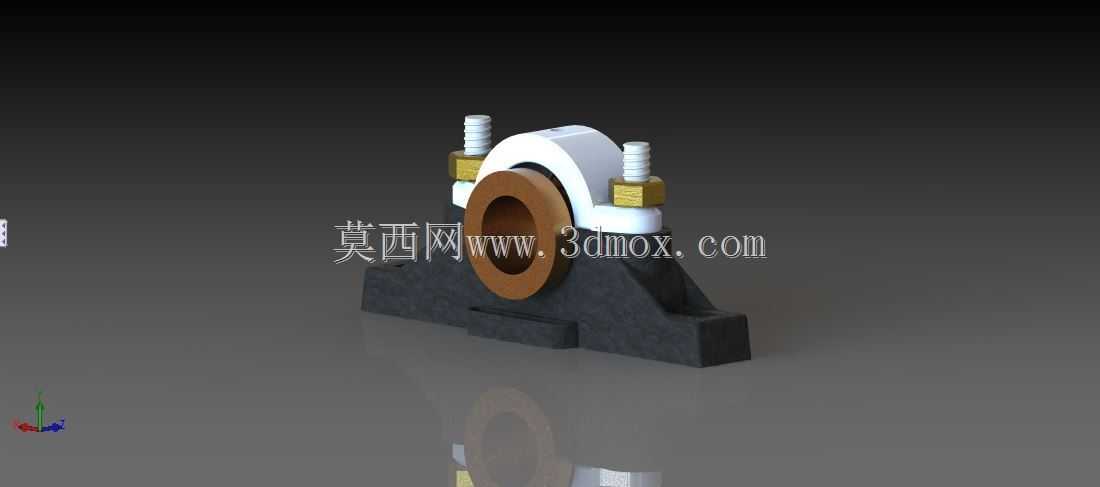

　　在常规中低速重载传动系统的布局中，这类剖分式滑动轴承支撑座是转轴支撑环节的核心承载零件，多用于矿山输送设备、中小型减速机、纺织机械的主轴支撑工位，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装，可直接在已完成轴上零件装配的转轴对应位置完成安装固定，大幅降低长轴、重型轴系的装配与后期维护难度。从结构设计逻辑来看，整个组件分为底座、轴承衬套、上盖、连接紧固件四个核心部分，底座采用带安装沉孔的一体式铸铁结构，底部平直安装面设置两个对称的螺栓过孔，可直接固定在设备的安装机架或预埋基板上，安装时需保证底座定位面与转轴轴线的平行度公差控制在0.05mm以内，避免轴承受力偏载导致衬套异常磨损。

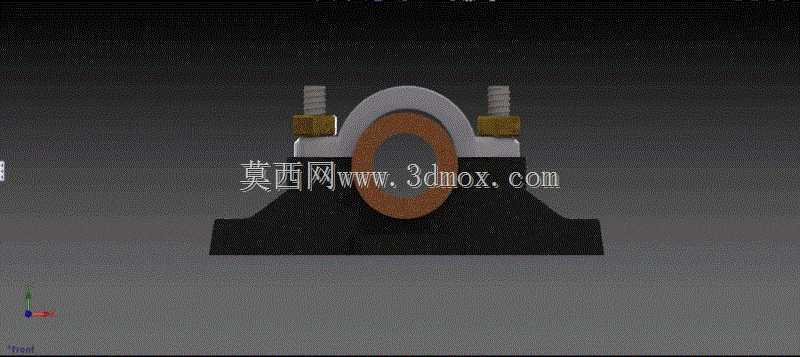

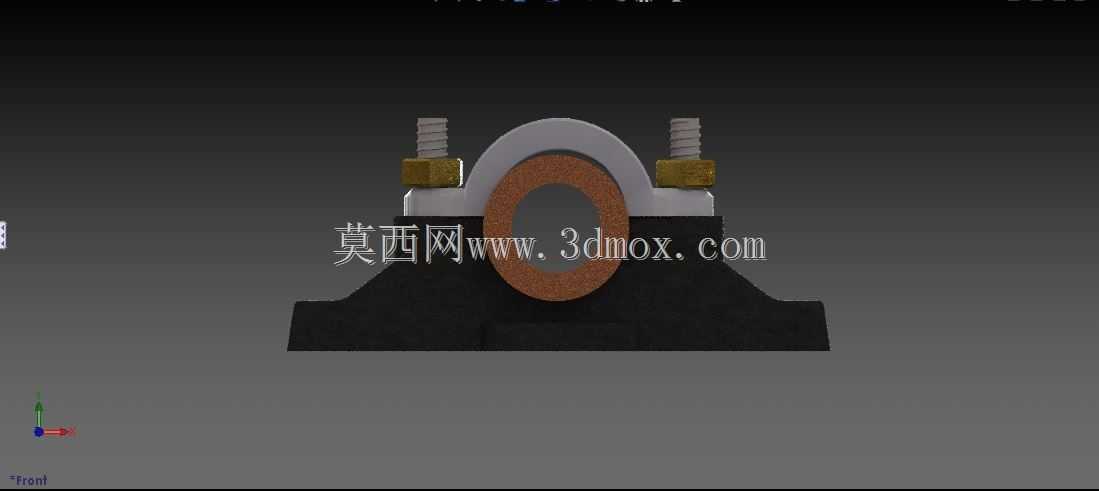

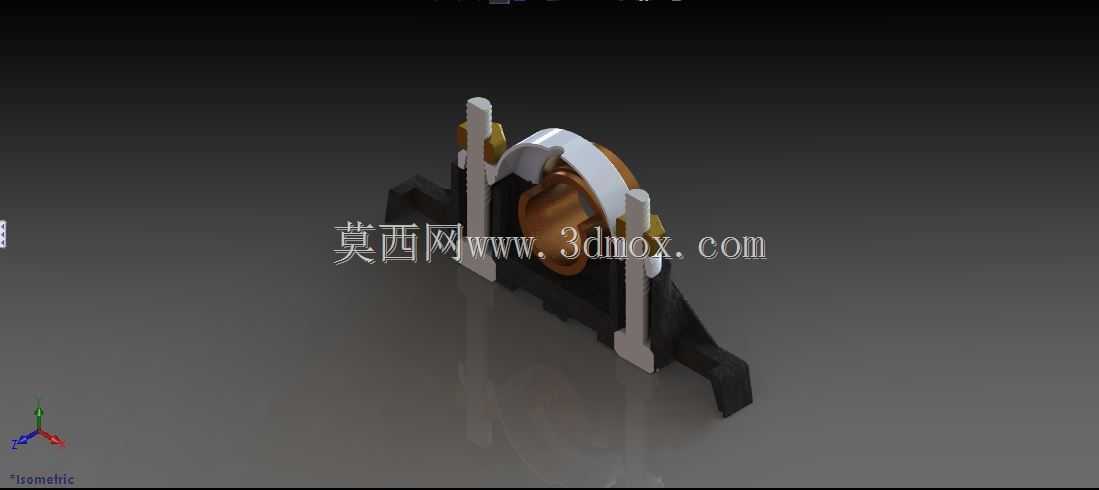

　　中间的铜质轴衬是直接与转轴轴颈接触的承载部件，内孔表面预留了润滑油槽的加工余量，实际应用中可根据润滑方式开设环形油槽或螺旋油槽，保证轴颈转动时油膜均匀分布，衬套与底座、上盖的配合采用H7/k6过渡配合，既保证衬套不会随轴转动发生周向窜动，也便于后期磨损后更换衬套无需整体更换支座。上盖部分采用弧形拱起结构，相比平直盖体可大幅提升垂直方向的承载刚度，两侧的连接螺柱穿过上盖与底座的对应光孔后通过锁紧螺母预紧，预紧力需按照轴系载荷的30%设置，避免预紧过力导致衬套变形抱轴，或是预紧不足导致运转时上盖出现振动异响。从安装边界来看，这类支撑座的轴向宽度需匹配对应轴颈的长度，安装时两个对称布置的轴承座需保证同轴度公差不超过0.03mm，

　　通常会在装配时采用假轴穿装找正后再锁紧底座螺栓，避免轴系运转时出现附加弯矩。设计过程中需重点关注底座安装孔的中心距尺寸，该尺寸直接决定了支座在机架上的安装适配性，同时上盖顶部的注油孔位置需正对衬套油槽，保证润滑脂可顺利进入摩擦面。这类剖分结构的轴承座在日常维护时，仅需拆开上盖即可检查轴衬磨损情况、更换润滑脂，无需拆卸轴端的联轴器、齿轮等传动零件，对于连续运转的生产线设备来说，可大幅缩短停机维护的时间，降低运维成本。在三维建模过程中，需重点还原各配合面的公差带特征、螺栓连接的装配间隙、衬套油槽的结构细节，保证模型可直接用于装配干涉检查、工程图导出以及后续的有限元受力分析，建模时底座的铸造圆角、拔模斜度也需按照实际铸造工艺要求设置，避免出现工艺无法实现的尖角结构。
