非维柯胶瓶组件完整装配结构设计

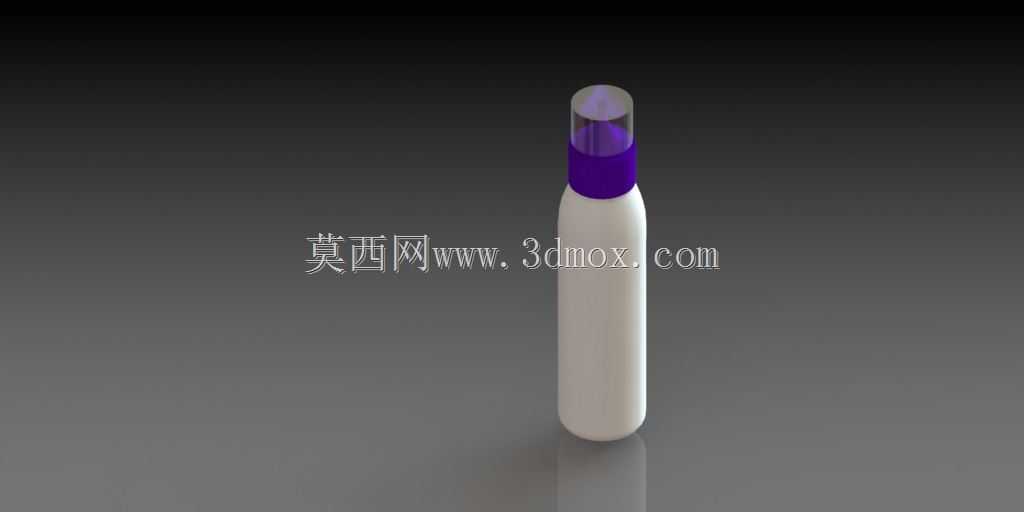

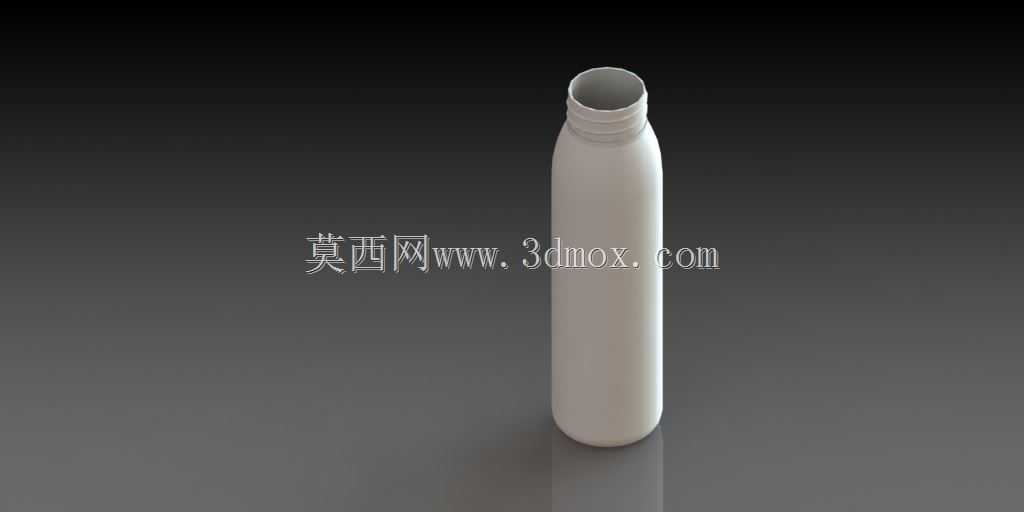

　　这套胶瓶装配结构主要面向日化、医药类液态制剂的分装存储场景，日常可适配护肤喷雾、外用消毒药剂、小型便携胶类制剂的盛装需求，整体结构围绕便携使用、密封存储、按压出液的核心功能展开设计。从结构拆分来看，整套组件包含瓶身主体、颈部密封环、顶部按压泵头、出液嘴防护帽四个核心部分，各部件的配合公差经过反复校核，能够满足常规注塑生产的脱模要求，装配后无卡滞、漏液的问题。瓶身主体采用直筒圆弧形过渡设计，底部做了内凹球面处理，既可以保证放置时的稳定性，避免平面度不足导致的放置歪斜，也能减少瓶底残余液体的残留量，提升内容物的利用率，瓶身壁厚均匀控制在1.2mm，既可以满足手持挤压的形变需求，也能保证常规跌落场景下的结构强度，不会出现开裂漏液的问题。

　　颈部的紫色密封环采用过盈配合结构卡接在瓶身瓶口位置，内侧设计了两道环形密封筋，与瓶口的环形凹槽完全契合，装配后可以阻断液体从配合缝隙渗出的路径，同时密封环的外侧做了防滑纹理处理，方便生产线上的自动化旋合装配，也便于用户后续拆卸更换内装物。顶部的按压泵头采用常规的微型喷雾泵结构适配，泵体的插入长度直达瓶身底部1mm位置，能够保证瓶内液体几乎可以完全抽出，不会出现大量残余浪费的情况，泵头的按压行程设计为8mm，按压力度控制在15-20N，符合普通用户单指按压的施力习惯，出液量稳定控制在每次0.12ml左右，能够满足日常定量取用的需求。最顶部的透明防护帽采用卡扣式结构与泵头外圈配合，帽体内侧设计了三个均匀分布的卡爪，卡入泵头的对应卡槽后，

　　可以避免日常携带过程中误触按压导致的液体漏出，同时透明材质可以直观看到内部出液嘴的状态，方便用户判断是否存在堵塞情况。整套结构的整体外径控制在28mm，总高度142mm，能够适配常规的便携包内放置空间，安装边界无突出的尖锐结构，所有棱边都做了R0.5的圆角处理，手持握持时不会出现硌手的问题，也能避免运输过程中磕碰导致的部件破损。在建模过程中，各部件的配合间隙都预留了0.1mm的装配余量，既可以满足注塑件的生产公差波动，也不会出现装配后松动晃荡的问题，所有结构都避免了倒扣设计，能够直接采用常规两板模进行注塑生产，不需要额外的抽芯结构，能够有效降低生产开模的成本。
