分件式绘图圆规全套结构三维数模

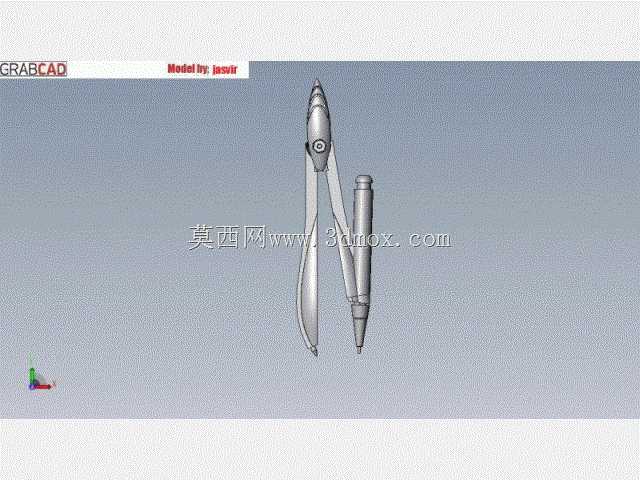

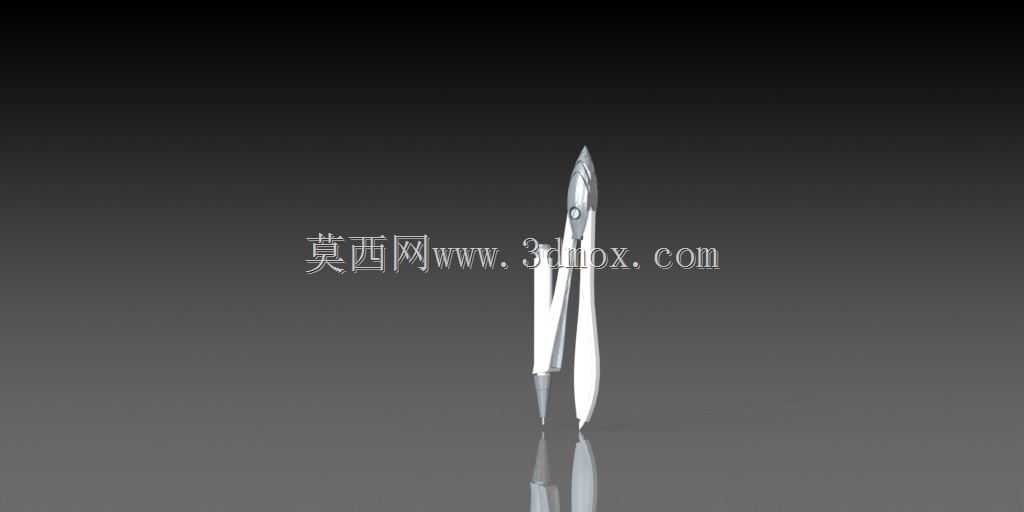

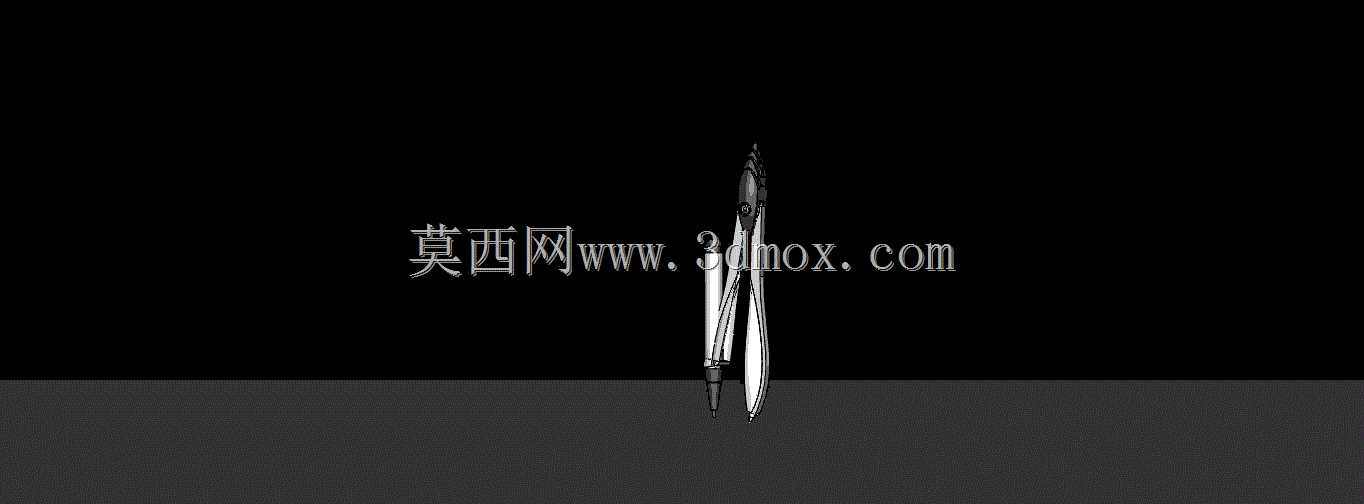

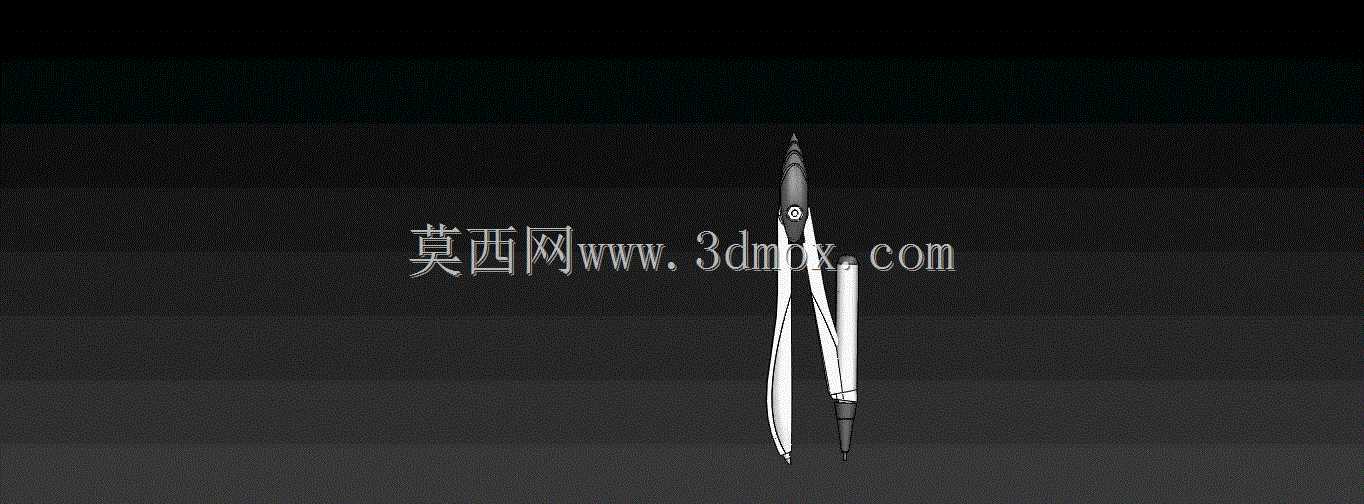

　　这套圆规数模拆分了全部13个组成零件，覆盖了从手持捏持段、转轴铰接结构到两种不同绘图端头的所有细节，完全还原了实物的装配逻辑与运动边界。日常工程制图、教学板书绘图、手工测绘作业场景中，这类分件式圆规是最常用的基础绘图工具，既可以用来绘制指定半径的圆弧、整圆，更换针尖端头后也能作为分规使用，用来量取线段长度、等分图纸上的尺寸段，适配铅笔、墨线笔两种绘图需求，在机械制图手工绘图环节、土木建筑手绘方案阶段、美术设计尺规作图场景都有稳定的使用需求。从设计逻辑上看，这套圆规的铰接转轴采用了过盈配合加限位凸台的结构，捏持端做了符合手指施力的弧形收窄，两个支脚的开合角度覆盖了常规绘图0到300毫米直径的圆弧绘制范围，支脚中段设置了可伸缩的锁紧段，

　　当需要绘制大直径圆弧时，可以拉出延长段扩大作业半径，端头的装夹结构做了通用化设计，既可以夹持标准直径的铅笔芯，也能换装鸭嘴笔用于墨线图绘制，针尖端头做了淬硬处理的结构示意，避免长期使用针尖磨损导致的圆心定位偏移。数模里每个零件都保留了实际生产的装配公差预留空间，铰接位置的转动阻尼结构也做了完整还原，捏持时两个支脚不会因为自身重力随意开合，绘制圆弧时施力稳定不会出现跑位、线条偏移的问题。支脚的外形做了轻量化的收腰设计，长期手持绘图不会硌手，表面的防滑纹理也做了细节建模，捏持转动时不会打滑。从安装边界来看，整套圆规收拢后的整体长度符合常规文具收纳盒的尺寸要求，延长段拉出后的最大作业半径能覆盖A0幅面图纸的大圆弧绘制需求，

　　端头装夹结构的内孔尺寸适配市面上绝大多数通用绘图铅笔芯与墨线笔头，不需要额外定制配件就能直接替换使用。建模时还原了两个支脚的对中精度，当两个支脚并拢时，针尖与笔芯端头完全对齐，不会出现错位导致的半径测量误差，转轴位置的锁紧结构可以在调整好开合半径后锁死支脚角度，绘制多段同半径圆弧时不需要反复核对尺寸，能有效提升手工绘图的效率。
