双开口销式扭矩传递套筒接头结构

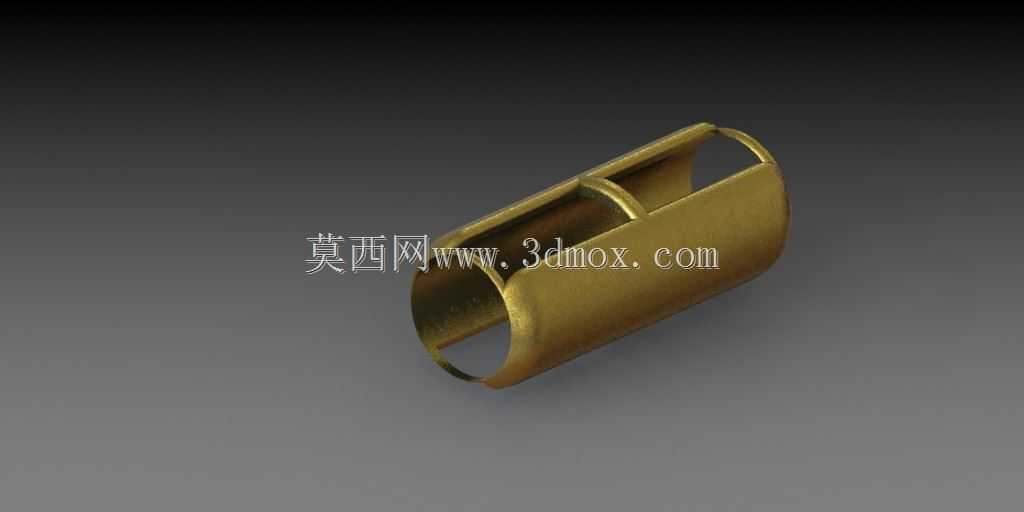

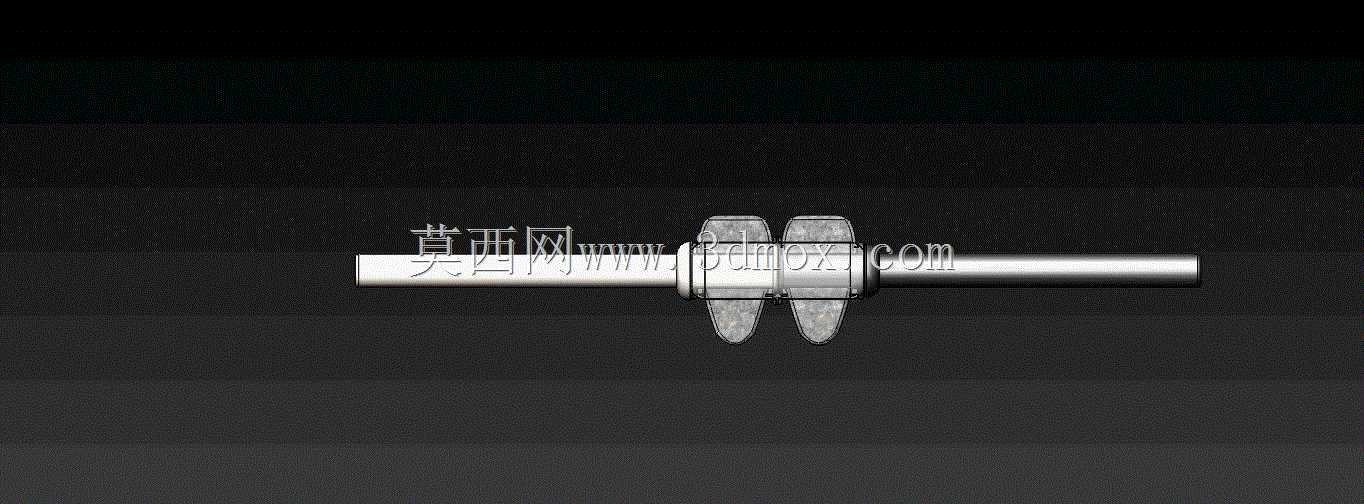

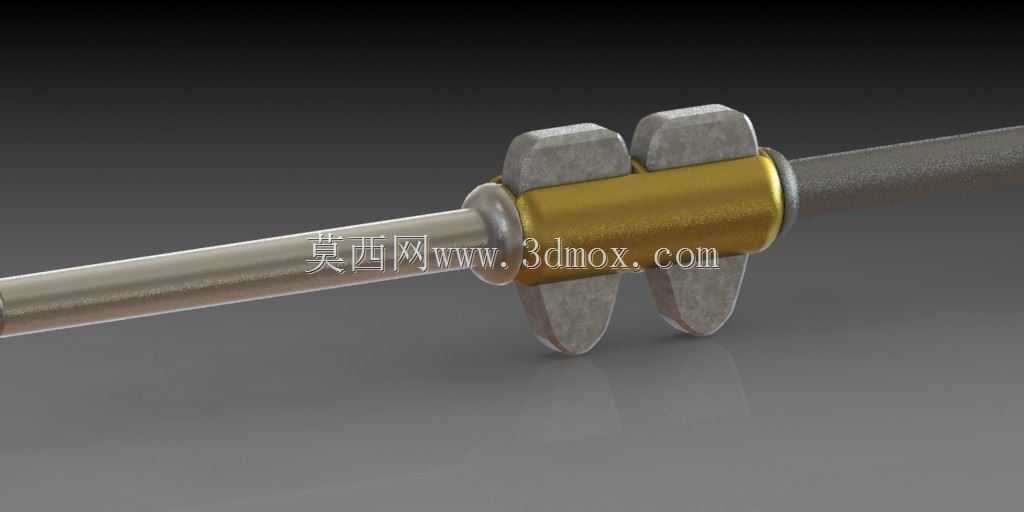

　　在中小扭矩的同轴传动场景里，这类双开口销套筒接头常被用于仪表内部、小型检测设备的动力传递链路中，区别于刚性键连接的过盈装配要求，它不需要对轴端做复杂的键槽铣削加工，也无需联轴器的胀紧结构，就能实现两根同径轴段的扭矩同步传递。从结构设计逻辑来看，套筒主体采用贯通式圆柱空腔，内径与适配轴径保持小间隙配合，方便现场装配时快速套入两根对接轴的端部，两侧对称开设的开口销安装位，是整个结构的传力核心——销体贯穿套筒壁与轴端的预制孔，将套筒与轴形成径向锁止，避免传动过程中轴与套筒出现相对周向滑动。做结构设计时需要重点把控几个尺寸边界：首先是套筒的有效包覆长度，单端轴的插入深度不能小于轴径的1.2倍，否则在冲击载荷下容易出现轴端从套筒中脱出的问题；

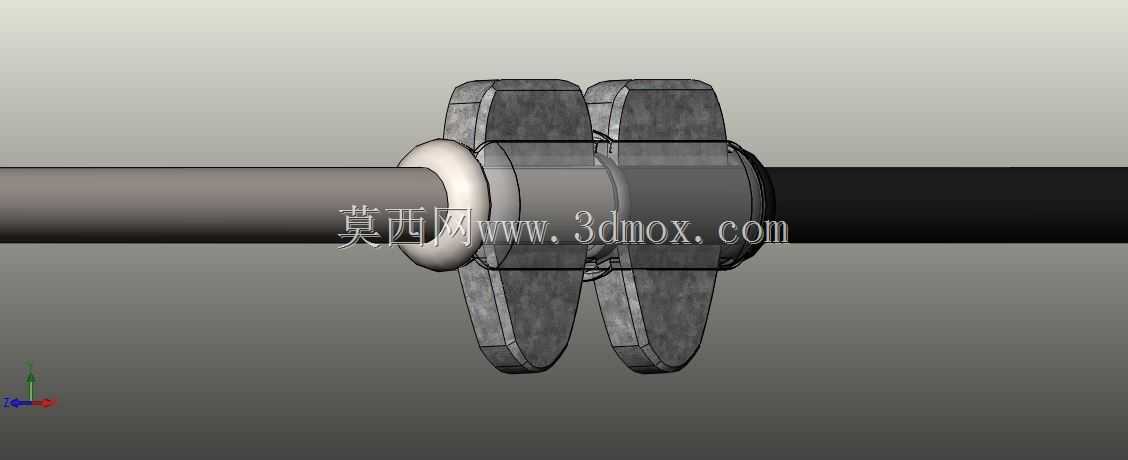

　　其次是开口销的安装孔位，孔中心到套筒端面的距离要预留足够的壁厚，避免销孔处应力集中导致套筒端部开裂，通常这个距离不小于销孔直径的1.5倍；另外销体的直径选择要匹配传递扭矩的大小，不能为了装配方便选用过细的销件，否则过载时销体被剪断会直接造成传动链路失效。实际应用中这类接头还有一个实用的设计细节，就是套筒可以做半透明的可视化处理，在设备调试阶段能直接观察内部轴端的对接到位情况，也能直观看到开口销的安装状态，不需要反复拆解套筒检查装配精度。和传统的紧定螺钉连接相比，双开口销的结构抗振动松动能力更强，在存在小幅振动的检测设备、小型传动机构里，不会因为长期运行出现螺钉退丝导致的传动失效问题；和一体式焊接轴相比，它的可拆卸性更好，

　　后期维护更换轴件时只需要敲出开口销就能分离两根轴，不需要做破坏性拆解。设计建模时要注意开口销与销孔的配合公差，销孔采用基孔制间隙配合，保证销体可以顺利穿入，同时销体张开后的尾端要完全贴靠在套筒外壁，避免运转时尾端剐蹭周边的设备壳体。这类结构的安装空间要求也比较低，套筒的外径只比轴径大出两个壁厚加销体的突出尺寸，不需要像十字滑块联轴器那样预留较大的径向安装空间，非常适合仪表内部这类布局紧凑的传动场景，在小功率的扭矩传递链路里，既能保证传动的同步性，又能降低加工和装配的综合成本。
