对开式双列安装位滑动轴承座结构

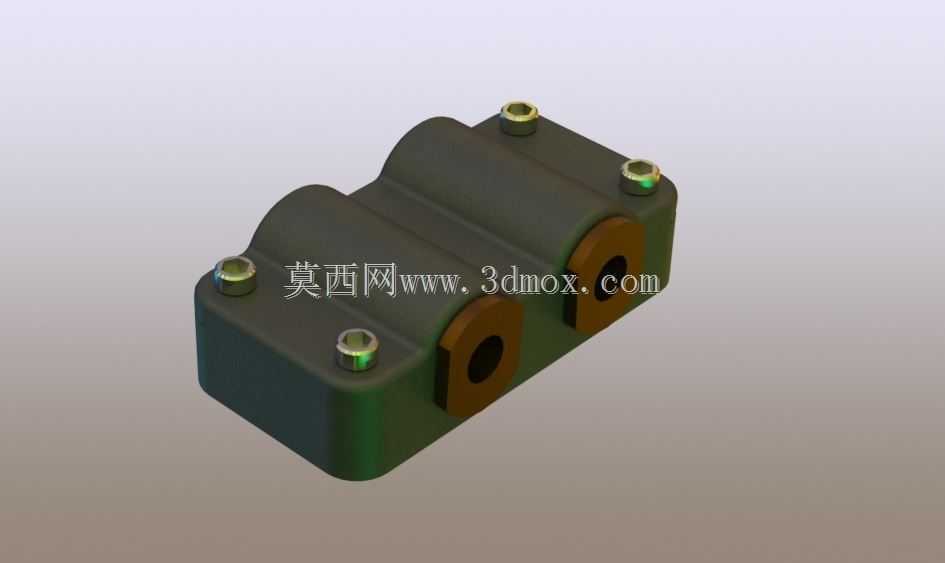

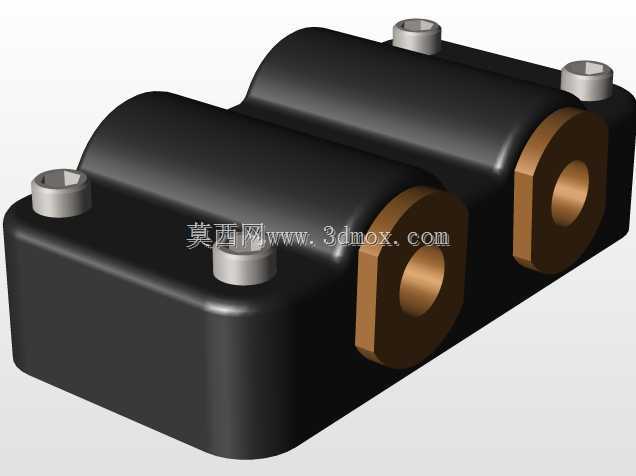

　　这款对开式双安装位轴承座，主要面向中小载荷的平行双轴传动场景做支撑设计，常见于轻工输送线的从动辊组、小型农机的传动箱内部、纺织机械的导辊安装位这类需要同步支撑两根平行轴的工况，相比单轴承座并排安装的方案，能直接保证两个轴孔的同轴度与平行度公差，减少现场安装时的调校工作量，避免因安装座分体加工带来的轴系偏磨问题。整体采用上下对开的剖分式结构，上下座体结合面做了精加工贴合处理，不需要额外加装密封垫片就能保证装配后的定位精度，四个角的内六角紧固螺栓沿座体轮廓均匀分布，预紧后能让上下座体结合面保持足够的压合应力，承受轴系运转带来的径向载荷与小幅冲击载荷，不会出现结合面错位的问题。两个轴孔的内孔预留了轴瓦安装位，

　　可根据实际工况选配铜基滑动轴瓦或者带密封的滚动轴承，适配不同转速、不同载荷的使用需求，轴孔端面的凸台结构做了加厚处理，能承受轴系运转时产生的轴向窜动力，避免轴承外圈在座孔内出现轴向滑移。座体底部为平整安装面，两个安装凸耳上预留了通孔安装位，可通过螺栓直接固定在设备的安装基板或者机架型材上，安装孔的中心距按照通用安装规范做了标准化设计，能适配多数常规设备的安装孔位，不需要额外做安装基板的二次打孔加工。设计时特意将座体的外壁做了圆弧过渡处理，没有尖锐的棱角，既减少了铸造或者3D打印过程中的应力集中问题，也能避免安装调试过程中剐蹭操作人员，座体内部的轴孔周围做了局部加厚，在保证整体结构强度的前提下尽可能减少多余的材料堆积，控制整体自重。

　　在实际选型使用时，需要注意安装面的平面度公差，避免强行锁紧安装螺栓导致座体变形，挤压内部轴承造成卡滞，上下座体的紧固螺栓需要按照对角顺序分步预紧，保证结合面受力均匀，轴系穿入后要手动盘动检查转动顺畅度，确认无卡滞之后再做最终的锁紧固定，这类双位轴承座特别适合空间紧凑、两根轴间距固定的传动场景，能有效缩减安装占用空间，提升轴系支撑的整体刚性。
