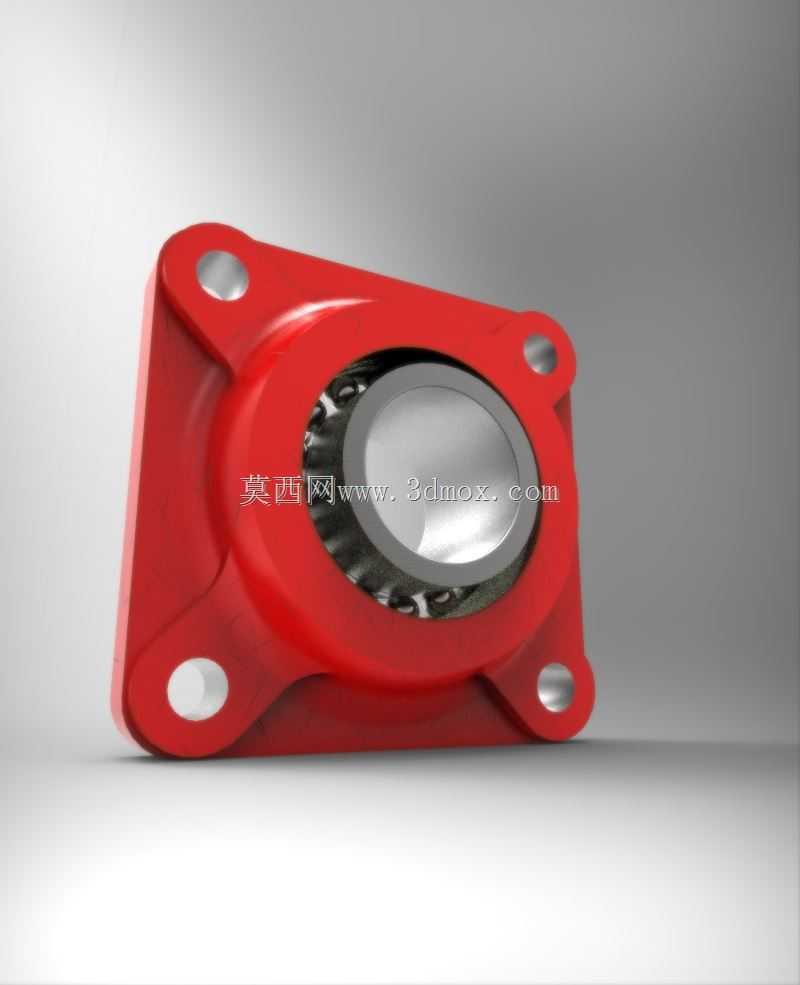

佩利尔四孔菱形法兰带座径向轴承

　　这类带菱形法兰的四孔安装带座轴承，在轻工输送线、小型食品加工设备、纺织辅机的传动轴支撑场景里应用十分普遍，相比立式座轴承，它不需要额外加工安装支架的沉台，直接通过四个螺栓就能固定在设备的立面安装板上，能大幅缩减机架加工的工序量，尤其适合安装面空间局促、无法布置立式轴承座的悬臂支撑工位。从结构设计逻辑来看，它采用了铸造成型的菱形轴承座外壳，外壳表面做了防锈涂覆处理，四个安装孔位做了锪平处理，能保证螺栓锁紧时端面完全贴合，避免安装后出现轴承内孔轴线偏移的问题；内置的滚动轴承采用径向接触设计，主要承受传动轴的径向载荷，同时能兼顾少量的轴向窜动限位，适配转速不超过3000rpm的中低速传动工况，

　　日常维护时只需要通过注油孔补充润滑脂就能延长使用寿命，不需要频繁拆解更换。在安装边界的设计考量上，这类轴承的四个安装孔呈菱形对称分布，孔位间距的公差控制在±0.1mm范围内，能兼容多数常规型材机架的安装孔位匹配，轴承内孔与轴的配合选用过渡配合，既方便装配时的轴向推入，也能避免运行过程中内圈与轴出现相对滑动磨损；轴承座的法兰厚度经过载荷校核，在额定径向载荷下不会出现法兰面变形，安装时不需要额外加装加强筋板，能有效节省设备内部的安装空间。实际选型应用时，需要注意匹配传动轴的轴径公差，安装前要清理安装面的焊渣、毛刺，保证四个螺栓的锁紧力矩均匀，避免单侧受力过大导致轴承运转时出现卡滞、异响的问题；如果应用在有粉尘、喷淋的工况下，

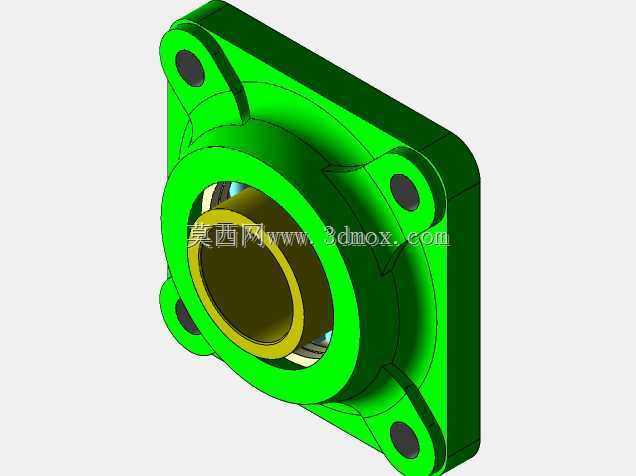

　　还可以在轴承两端加装配套的密封端盖，阻挡外界杂质进入轴承滚道，降低滚道磨损的概率。这类带座轴承的设计核心是把轴承的支撑功能和安装固定结构集成在一起，省去了设计人员单独设计轴承安装座的建模工作量，三维建模时只需要调取对应规格的模型，匹配好安装孔位和轴径尺寸，就能直接完成支撑部位的结构设计，能有效缩短设备研发的建模周期，也能减少后续加工装配时的尺寸匹配误差。
