SKF法兰立式带座轴承单元结构设计

　　在各类工业传动系统的布局设计中，支撑部件的选型与结构适配直接决定了整套传动链路的运行稳定性与维护成本，这类带法兰安装面的轴承单元，是中小型传动设备中应用极为广泛的支撑构件。不同于分体式轴承与轴承座需要现场配对装配的繁琐流程，该类集成式轴承单元在出厂时已经完成了轴承内圈、外圈、滚动体与座体的配合公差校准，现场安装时无需额外调整轴承游隙，仅需通过座体法兰面上的三个安装孔完成与设备安装基面的螺栓固定，即可穿入传动轴完成装配，大幅降低了现场装配的技术门槛与耗时。从结构设计逻辑来看，该单元采用菱形法兰安装结构，三个安装孔呈三角分布，相比两孔安装的法兰座拥有更好的抗倾覆力矩能力，能够承受传动轴运行过程中产生的径向载荷与少量轴向窜动载荷，

　　适配的应用场景覆盖了轻工输送线的辊筒支撑、小型风机的转轴定位、食品包装设备的传动辊支撑、农用机械的辅助传动节点等多个领域。座体采用铸铁材质一体铸造成型，安装基面与轴承安装孔的垂直度经过精加工管控，能够保证轴承装入后内圈的旋转轴线与安装基面保持平行，避免因安装偏差导致轴承滚动体出现偏载，过早出现疲劳点蚀的问题。轴承端盖上设置的三个紧固螺钉用于端盖的轴向定位，同时可以在端盖内侧加装密封件，阻挡外界粉尘、切削液或者水汽进入轴承内部的滚道区域，延长轴承在复杂工况下的使用寿命。在实际选型适配过程中，设计人员需要重点关注几个核心安装边界参数：首先是法兰安装面的三个安装孔的孔距尺寸，需要与设备安装板上的预制螺栓孔位完全匹配，避免出现安装错位；

　　其次是轴承内孔的直径公差，需要与适配的传动轴轴径公差形成合理的过渡配合，既不能过松导致轴与内圈出现相对滑动磨损轴颈，也不能过紧导致装配时压装困难损伤轴承滚道；另外还要注意座体整体的外轮廓尺寸，尤其是轴承部分的径向最大外径，需要预留足够的周边操作空间，方便后期维护时拆卸紧固螺栓、补充润滑脂。这类集成式轴承单元的设计初衷，就是为了降低设备厂商的零部件加工与装配成本，不需要自行加工轴承座的安装孔位、配合公差，直接选用成熟的标准单元即可完成传动支撑结构的搭建，在非标自动化设备、小型通用机械的设计中，这类标准件的合理选用能够大幅缩短整机的研发设计周期，同时依托成熟标准件的品控体系，降低设备后期运行的支撑部件故障率。在三维建模过程中，

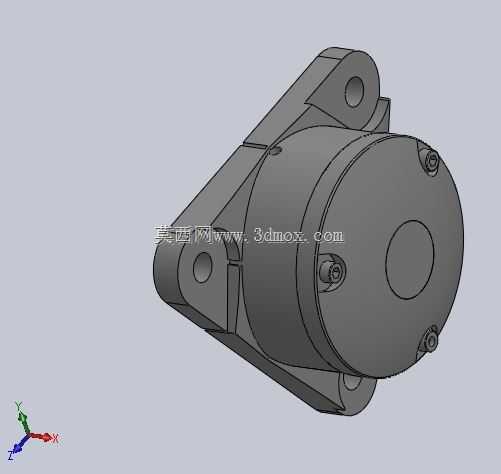

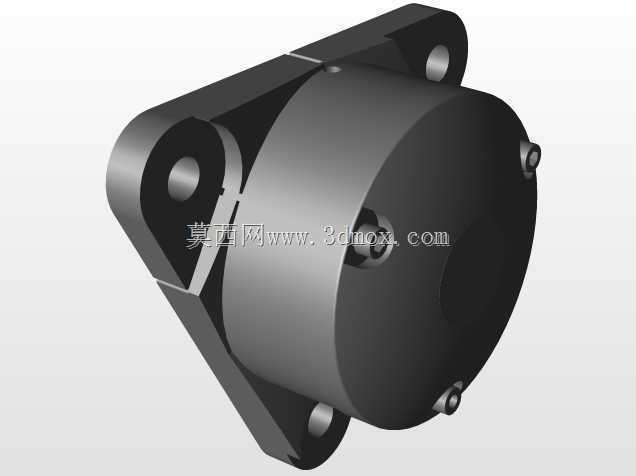

　　该模型完整还原了座体的铸造圆角、安装孔的沉头结构、轴承端盖的紧固螺钉位置、轴承外圈与座体的配合台阶等细节，能够直接用于设备整体装配的干涉检查、安装工位的空间布局校验，也可以作为非标支撑座结构设计的参考蓝本，帮助设计人员快速理解标准轴承单元的结构逻辑，优化自主设计的支撑部件结构。
