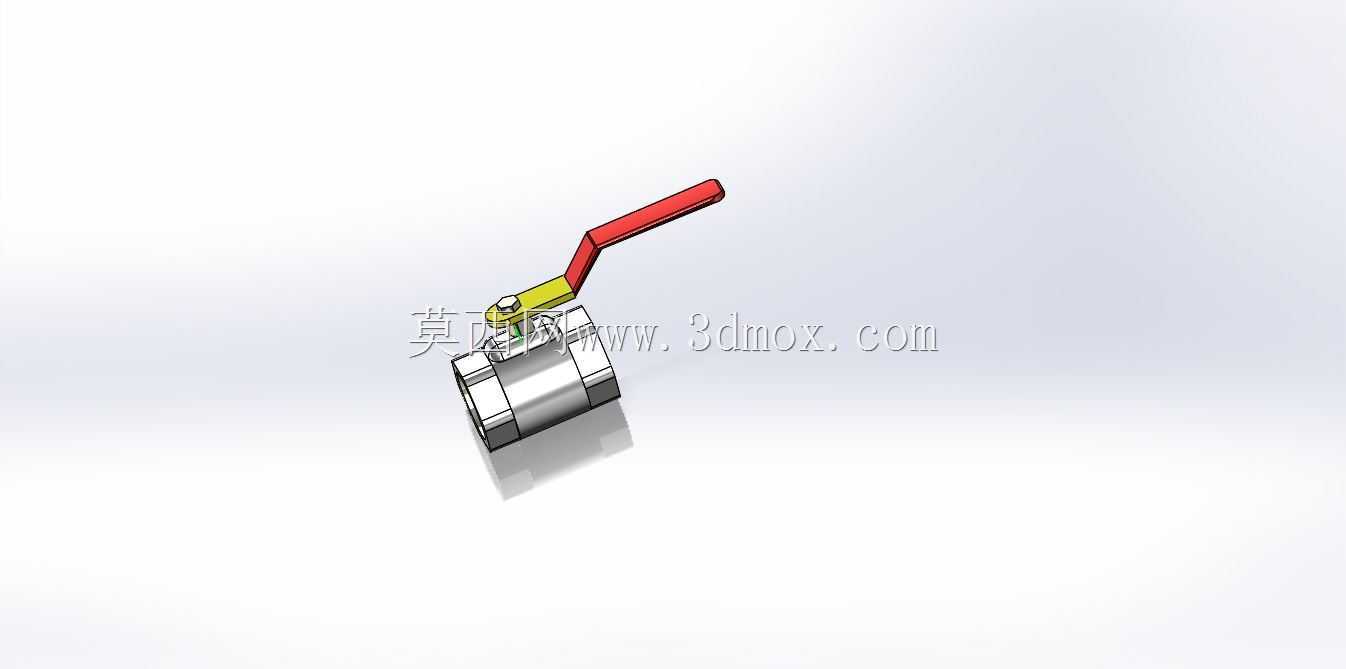

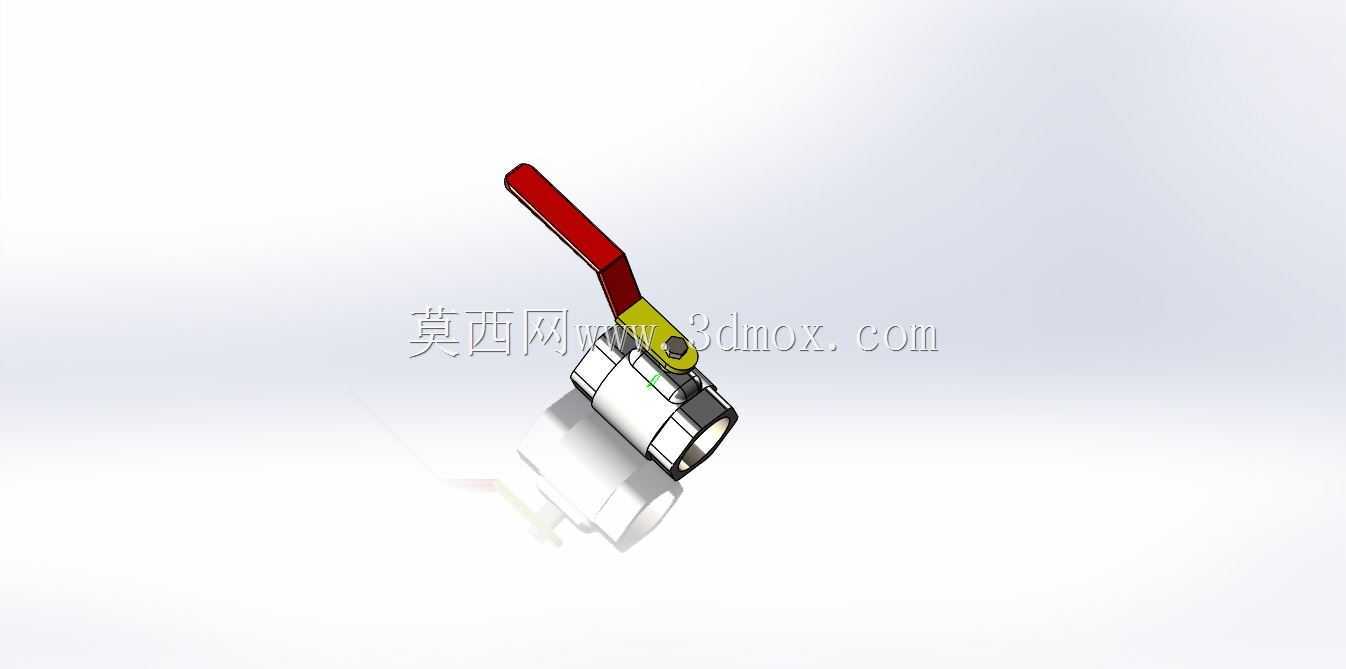

1/4英寸内螺纹手动小型球阀结构

　　在小型气动回路、实验室气路、家用净水管路、小型液压控制支路这类通径需求不大的流体输送场景里，小规格手动球阀的出镜率一直很高，这次拆解的1/4英寸规格球阀，就是这类场景里适配性极强的一款控制元件。日常工况里，它主要承担管路通断的快速切换作用，和闸阀、截止阀相比，它的启闭行程极短，手柄转动90度即可完成全开或全关动作，操作人员不需要反复拧动手轮，在需要频繁切断或导通介质的支路里，操作效率的优势非常明显。

　　从结构设计逻辑来看，这款球阀采用的是浮动球结构，球体本身没有固定的转轴，依靠介质压力将球体压向出口侧的阀座实现密封，这种结构在小通径、中低压工况下密封可靠性很高，零件数量少，加工和装配的难度也更低。阀体采用一体式锻造结构，没有多段拼接的焊缝，从根源上降低了阀体渗漏的风险，两端的内螺纹接口直接和同规格的管路螺纹匹配，不需要额外的转接接头，安装时只需要在螺纹处缠绕合适的密封带或者涂抹密封胶，拧入对应管路即可完成固定，安装边界非常紧凑，整体长度不到70mm，手柄扳动时的最大回转半径也控制在50mm以内，在排布密集的阀岛、小型设备内部的管路排布场景里，不会因为操作空间不足出现无法扳动手柄的问题。

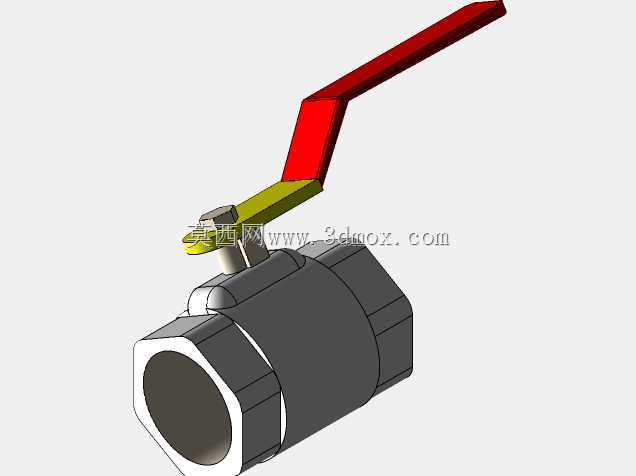

　　细节设计上，手柄和阀杆的连接采用扁方定位结构，不存在打滑的风险，手柄的红色包覆层不仅能起到防锈作用，也能让运维人员在密集的管路里快速识别阀门位置，阀杆处采用双重O型圈密封，即使在长期带压状态下，也不会出现阀杆处外漏的问题，阀座采用改性聚四氟乙烯材质，对水、压缩空气、低压液压油、常见惰性气体都有很好的兼容性，适用介质范围很广，常温工况下的额定工作压力可以达到1.6MPa，完全满足多数小型工业管路、民用设备的压力需求。

　　很多刚接触管路设计的工程师容易在小通径阀件选型时忽略流阻问题，这款球阀在全开状态下，流道和管路通径基本一致，没有明显的缩径结构，介质通过时的流阻损失非常小，不会因为阀件的存在造成支路流量不足的问题，这一点比同规格的截止阀、针型阀优势明显。在实际装配调试过程中，这款阀的安装方向没有强制要求，不管是水平安装、垂直安装甚至倾斜安装，都不会影响它的密封性能和操作手感，不需要在设计管路时刻意调整安装姿态，给管路排布留出了很大的灵活度。

　　从维护角度来说，这种小型球阀的易损件只有阀座和阀杆密封圈，长期使用出现密封失效时，只需要拆下阀体端部的压盖，就可以快速更换内部密封件，不需要整体更换整个阀门，后期运维成本很低。在小型自动化设备的冷却水路、气动控制系统的总气源支路、实验台的气体控制支路、家用净水设备的进出水控制这些场景里，这款1/4英寸球阀都能稳定发挥作用，它的结构没有冗余设计，每一处结构都服务于快速通断、可靠密封、紧凑安装这几个核心需求，没有多余的装饰性结构，完全是面向实用场景设计的工业阀件。建模过程中可以发现，它的零件配合公差设计非常合理，球体和阀座的配合间隙控制在0.02-0.03mm之间，既保证了密封面的紧密贴合，又不会因为过盈量太大造成操作力矩过大，扳动手柄时的阻力适中，即使是单手操作也能轻松完成启闭动作，不会出现卡滞或者过于松动的问题。
