可偏转传动万向联轴器结构设计

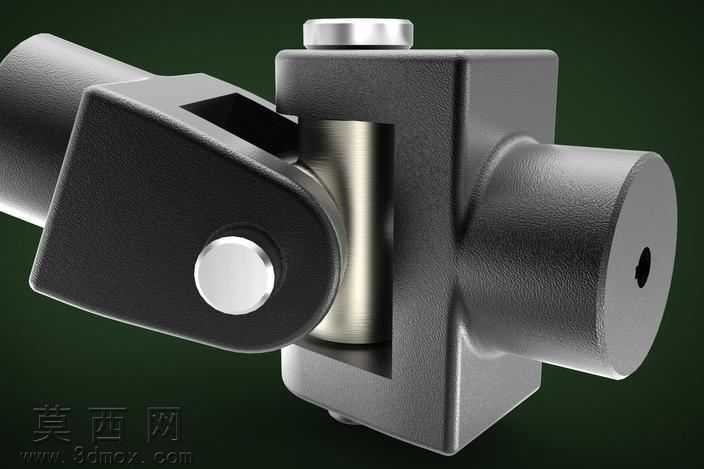

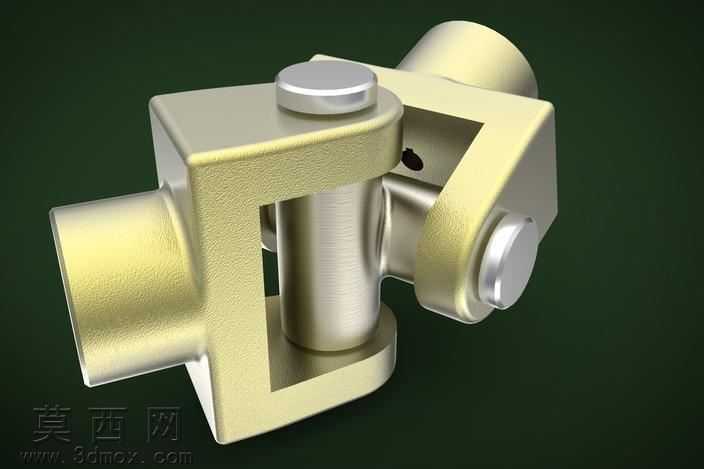

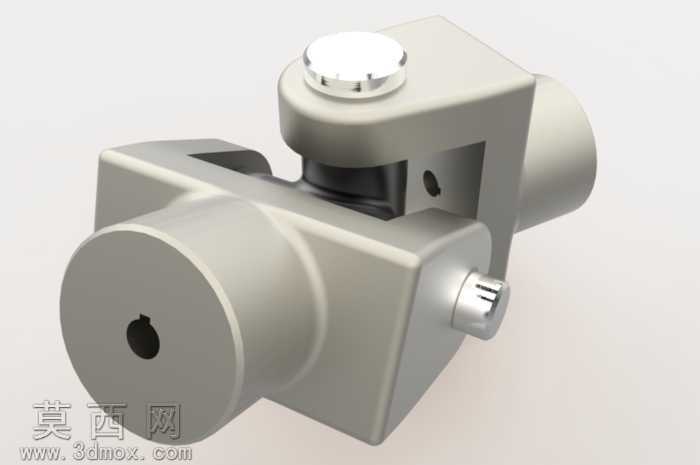

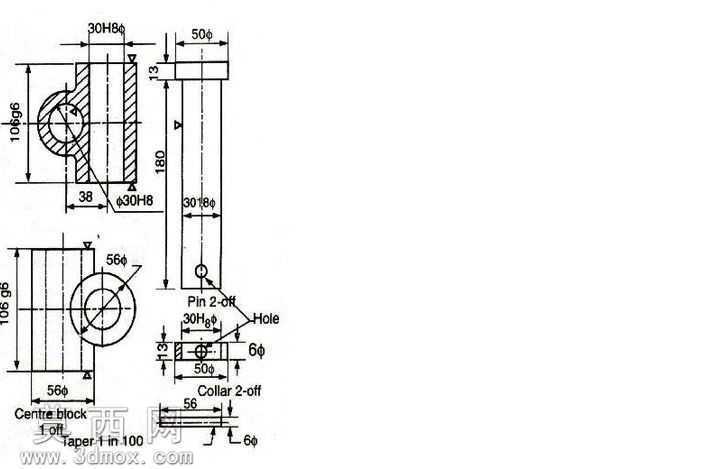

本作品为万向联轴器三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以两轴偏转传动的核心功能为设计原点，先确定两端轴套的内孔适配尺寸与外部安装基准，再构建中间十字铰接核心结构，对铰接销轴与轴套、中间架的配合间隙做合理预留，保证两轴存在夹角时可顺畅完成扭矩传递，避免运动卡滞。建模过程中对所有圆角、倒角、安装孔位做符合机械加工规范的细节处理，销轴端部的限位结构、轴套侧面的紧定螺纹孔均按实际装配需求完成特征绘制，整体模型无冗余特征，各零件间的装配约束完全匹配实际机械装配逻辑，可直接导出用于运动仿真验证。渲染阶段采用KeyShot完成材质与场景搭建，主体金属结构采用哑光发黑钢材材质，调整材质粗糙度与金属度参数还原工业金属的哑光质感，中间铰接销轴采用抛光不锈钢材质，通过材质差异清晰区分不同功能的零件结构；场景采用深灰色纯色背景搭配柔和侧方打光，突出联轴器的结构轮廓与铰接部位的细节，渲染角度选取可同时展示两端轴套、中间铰接架的斜视角，清晰呈现十字铰接的核心传动结构，让观看者可直观理解其可偏转传动的工作原理。设计过程中重点考量万向联轴器的实际工况需求，铰接部位的接触面积做优化设计，保证扭矩传递过程中受力均匀，降低局部应力集中风险，两端轴套的连接结构可适配不同直径的传动 shafts，兼顾通用性与传动稳定性，整体结构紧凑，可广泛应用于存在轴间夹角的传动场景中。
