适配小型航空发动机的螺旋桨扩展法兰结构

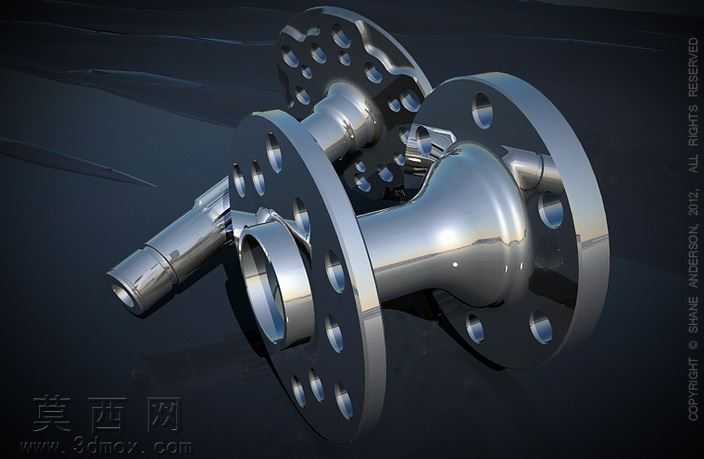

本作品为适配80马力级Rotax、HKS系列航空发动机的螺旋桨扩展法兰三维模型，建模过程严格遵循航空动力改装的实际装配逻辑，采用参数化建模方式完成全结构构建。建模阶段首先依据发动机输出轴的基准尺寸，完成法兰盘安装孔位的精准阵列排布，所有螺栓孔的孔径、孔距、沉孔深度均匹配对应发动机的原厂安装标准，保证装配时的同轴度公差控制在合理范围内，避免安装后出现动平衡偏差。模型的主体连接轴段采用渐变式流线型曲面构建，通过曲面放样、曲率连续过渡处理完成轴身造型，既还原了扩展法兰的实际结构形态，也兼顾了空气动力学层面的减阻设计逻辑。材质与渲染环节，整体模型赋予抛光航空铝合金材质，调整金属材质的反射率、粗糙度参数，还原航空铝合金构件经精密机加工后的金属光泽与细腻质感，法兰盘端面、轴身外圆面分别设置不同的粗糙度参数，区分机加工精面与装配接触面的视觉差异，渲染时采用工作室柔光环境，多角度打光凸显构件的曲面转折与金属质感，清晰呈现法兰盘的孔位布局、轴段的过渡结构以及整体的装配形态。结构设计上，该扩展法兰的核心作用是将螺旋桨的安装位置沿轴向向外偏移，为发动机整流罩、螺旋桨桨毂留出足够的安装空间，同时优化螺旋桨与发动机舱的气流匹配，降低动力系统运行时的振动传递，建模时特意还原了法兰盘的减重孔结构，在保证结构强度的前提下模拟真实航空构件的轻量化设计思路，所有过渡圆角、安装止口的细节均按照实际机加工工艺要求构建，避免出现不符合加工逻辑的尖锐棱角与不合理壁厚。需要说明的是，该模型为结构展示与装配验证用三维模型，建模精度满足装配干涉检查、结构形态展示的需求，可用于航空动力改装的方案演示、装配教学参考，实际加工使用需结合具体工况完成强度校核与工艺调整，模型完整呈现了扩展法兰与发动机输出端、螺旋桨安装端的配合结构，能够直观展示该部件在航空动力系统中的安装位置与连接逻辑。
