汽车传动用深沟滚珠轴承结构设计

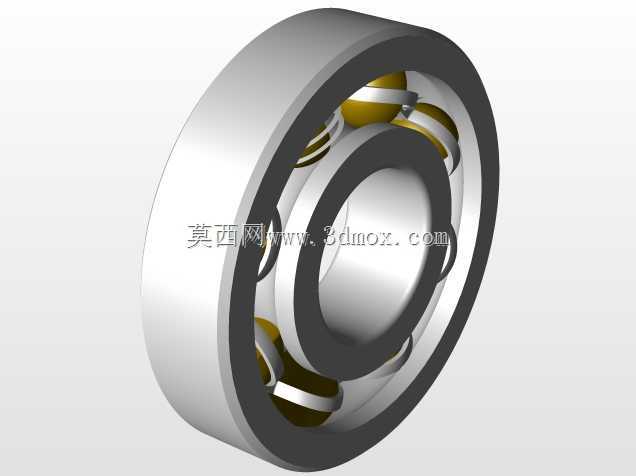

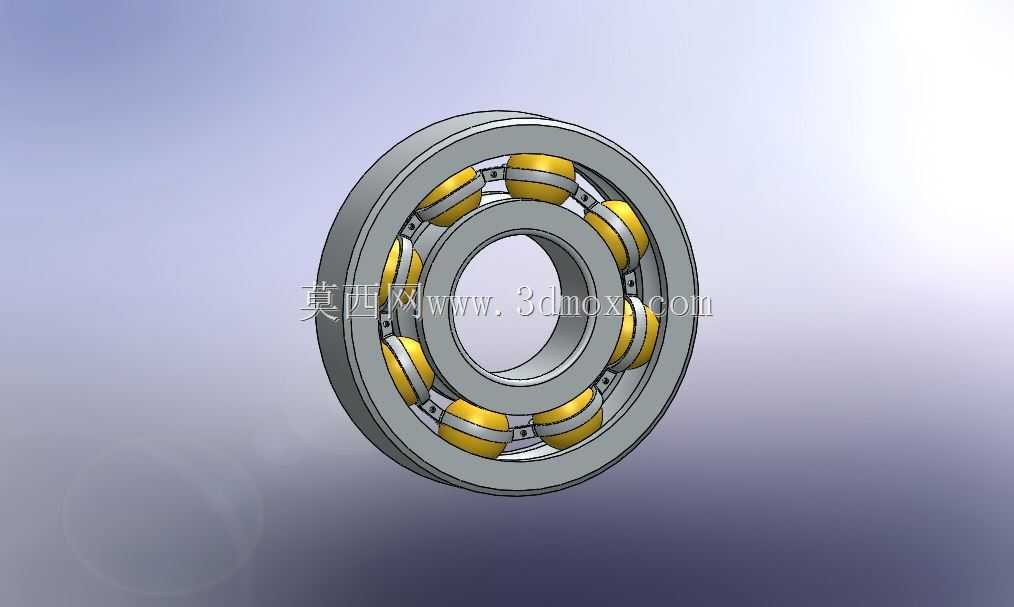

　　在汽车底盘传动、轮毂支撑以及变速箱内部的旋转副中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，其结构合理性直接决定旋转机构的运转平顺性与服役寿命。这款滚珠轴承采用经典深沟球结构设计，内外圈滚道经圆弧曲率匹配优化，滚道曲率略大于钢球半径，保证钢球在滚道内接触时处于合适的接触角状态，既能够承受额定径向载荷，也可在轴系出现少量轴向窜动时提供稳定支撑，避免钢球与滚道边缘出现应力集中导致的早期点蚀失效。保持架采用兜孔式分体结构，每个兜孔对应一颗钢球，将相邻钢球均匀分隔在滚道圆周上，避免运转过程中钢球之间直接接触产生滑动摩擦与碰撞噪音，同时保持架的引导间隙经过合理设定，既保证钢球运转时的自由度，

　　也不会出现过大窜动导致的保持架疲劳断裂。从安装边界来看，轴承内圈与轴颈采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙配合，安装时可通过压装工装将内圈平稳压至轴肩定位位置，外圈可轻松推入轴承座孔内，无需过大压装力即可完成装配，适配汽车维修与生产线装配的工艺要求。钢球作为核心滚动体，采用等直径高精度加工，圆度误差控制在微米级，保证每颗钢球承受的载荷均匀分布，避免单颗钢球过载导致的早期失效。内外圈的端面与滚道的垂直度、同轴度均按照旋转支撑件的精度要求设计，安装后轴系的径向跳动量可控制在合理范围内，满足汽车传动系统高速旋转时的动平衡要求。在实际应用场景中，这类轴承可适配乘用车轮毂支撑单元、变速箱输入输出轴支撑、

　　发电机转子支撑等多个旋转部位，能够在-40℃到120℃的工作温度区间内稳定运转，抵御行车过程中带来的泥水、粉尘侵蚀，配合密封结构可实现长周期免维护使用。设计过程中充分考虑了载荷分布特性，通过有限元接触分析优化滚道与钢球的接触应力分布，将最大接触应力控制在材料许用应力范围内，保证额定动载荷下的疲劳寿命满足整车设计的里程要求。同时轴承的润滑脂填充量经过合理计算，既保证钢球与滚道接触表面的充分润滑，也不会因填充过多导致运转时搅拌阻力过大、温升过高的问题，适配汽车不同工况下的转速变化需求，从低速重载起步到高速巡航状态都能保持稳定的摩擦系数，降低传动过程中的功率损耗，提升整车的传动效率。
